کابل یک سر ازاد کانکتور MMCXنری

توضیحات

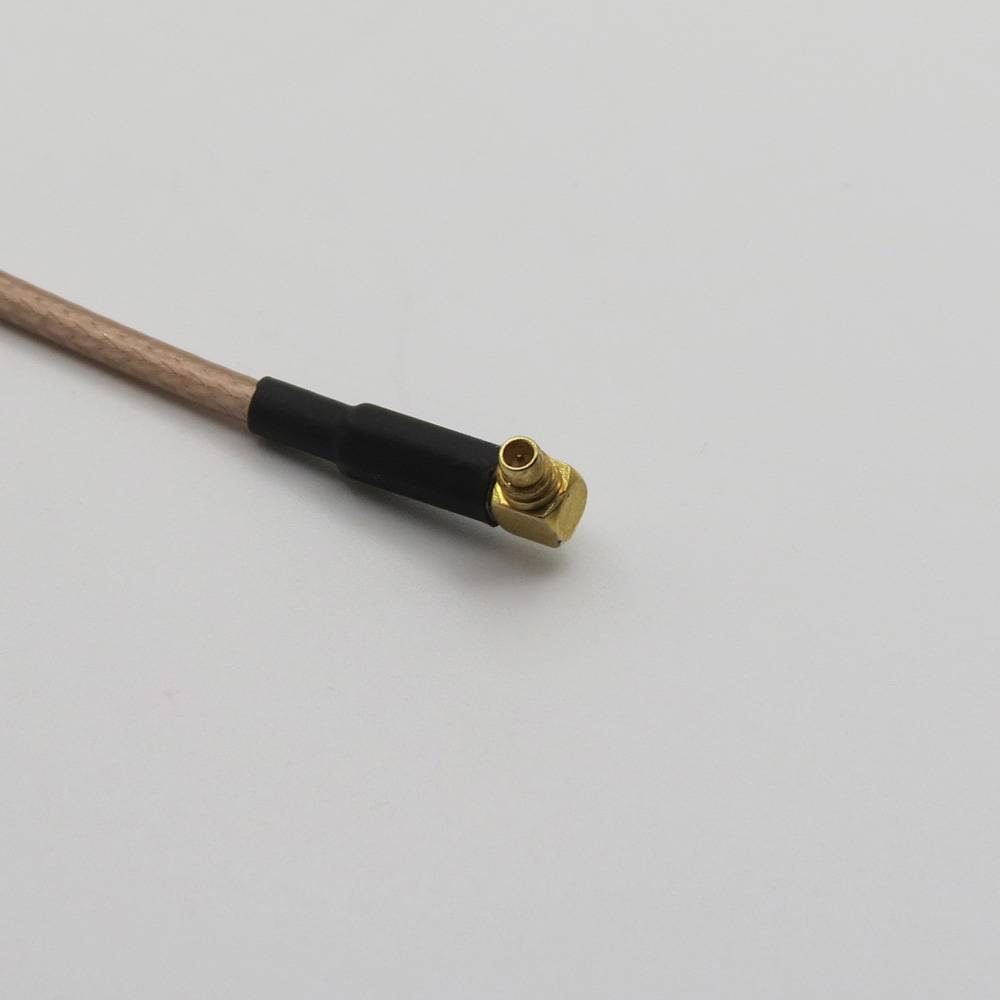

کانکتور MMCX نری سیم دار

کانکتور MMCX با کابل RG316 یک ترکیب دیگر از کانکتور و کابل کواکسیال است که در سیستم‌های فرکانس رادیویی (RF) برای انتقال سیگنال‌های باکیفیت استفاده می‌شود. این ترکیب نسبت به کانکتور UFL کمی بزرگ‌تر است، اما دوام بیشتری دارد و برای کاربردهایی که نیاز به اتصال و قطع مکرر دارند، مناسب‌تر است.

مشخصات کانکتور MMCX نری سیم دار :
• نوع: کانکتور MMCX (Micro-Miniature Coaxial)، طراحی‌شده برای اتصالات کوچک RF.
• اندازه: کمی بزرگ‌تر از UFL، با قطر حدود ۲.۶ میلی‌متر و طول کانکتور نری (Male) حدود ۶ میلی‌متر.
• بازه فرکانسی: تا ۶ گیگاهرتز (مناسب برای Wi-Fi، بلوتوث، GPS و کاربردهای مخابراتی).
• امپدانس: ۵۰ اهم.
• دوام: قابلیت تحمل ۵۰۰ چرخه اتصال-قطع (بسیار بیشتر از UFL که فقط ۳۰ چرخه دارد).
• اتصال: مکانیزم فشاری-کششی (Snap-on)، که اتصال و جداسازی را آسان می‌کند.
• انواع:
◦ MMCX نری (Male): معمولاً روی کابل نصب می‌شود.
◦ MMCX مادگی (Female): روی برد PCB یا دستگاه لحیم می‌شود.

مشخصات کابل RG316:
• نوع: کابل کواکسیال انعطاف‌پذیر.
• قطر خارجی: حدود ۲.۵ میلی‌متر.
• امپدانس: ۵۰ اهم.
• ساختار: هادی مرکزی مسی با روکش نقره، عایق پلی‌اتیلن (PE)، شیلد بافته‌شده مسی و روکش خارجی PVC.
• دمای کاری: از -۵۵ تا ۲۰۰ درجه سانتی‌گراد.
• تلفات سیگنال: مناسب برای فرکانس‌های بالا، اما برای مسافت‌های کوتاه (مثلاً ۱۰ تا ۵۰ سانتی‌متر) ایده‌آل است.
ترکیب MMCX با RG316:
• طول کابل: معمولاً در طول‌های استاندارد مثل ۱۰، ۲۰، ۳۰ یا ۵۰ سانتی‌متر عرضه می‌شود.
• کاربردها:
◦ اتصال آنتن‌های کوچک به ماژول‌های RF (مثلاً در GPS، ماژول‌های Wi-Fi، یا دستگاه‌های IoT).
◦ پروژه‌های DIY که نیاز به کابل‌کشی با انعطاف‌پذیری بالا دارند.
◦ جایگزینی برای کابل‌های آنتن در دستگاه‌های بی‌سیم (مثل کارت‌های Mini PCI).

• مزایا:
◦ دوام بیشتر نسبت به UFL (۵۰۰ چرخه در مقابل ۳۰ چرخه).
◦ نصب و جداسازی آسان‌تر به دلیل مکانیزم Snap-on.
◦ انعطاف‌پذیری کابل RG316 که برای فضاهای تنگ مناسب است.
• محدودیت‌ها:
◦ اندازه کمی بزرگ‌تر از UFL، که ممکن است در برخی پروژه‌های فوق‌کوچک محدودیت ایجاد کند.
◦ تلفات سیگنال در مسافت‌های طولانی‌تر (بیش از ۱ متر) بیشتر می‌شود.

نصب:
1 آماده‌سازی: اگر کابل از قبل سرهم‌بندی نشده است، کانکتور MMCX مادگی باید به کابل RG316 لحیم یا پرس شود (این کار نیاز به ابزار تخصصی مثل کابل‌بر و دستگاه پرس دارد).
2 اتصال به برد: کانکتور نری MMCX را روی برد PCB لحیم کنید یا اگر دستگاه شما سوکت MMCX دارد، کانکتور مادگی را به آن وصل کنید.
3 اتصال کابل: کانکتور مادگی روی کابل را به کانکتور نری روی برد فشار دهید تا قفل شود (صدای کلیک نشان‌دهنده اتصال درست است).
4 جداسازی: برای جدا کردن، کانکتور را مستقیم به سمت بیرون بکشید (از پیچاندن یا خم کردن بیش از حد خودداری کنید).

تفاوت با UFL و RG316:
• دوام: MMCX با ۵۰۰ چرخه اتصال-قطع، بسیار مقاوم‌تر از UFL (۳۰ چرخه) است.
• اندازه: MMCX بزرگ‌تر از UFL است، بنابراین برای پروژه‌هایی که اندازه حیاتی است، ممکن است UFL ترجیح داده شود.
• کاربرد: MMCX برای کاربردهایی که نیاز به تعویض یا جابه‌جایی مکرر دارند مناسب‌تر است، در حالی که UFL بیشتر برای اتصالات ثابت استفاده می‌شود.
