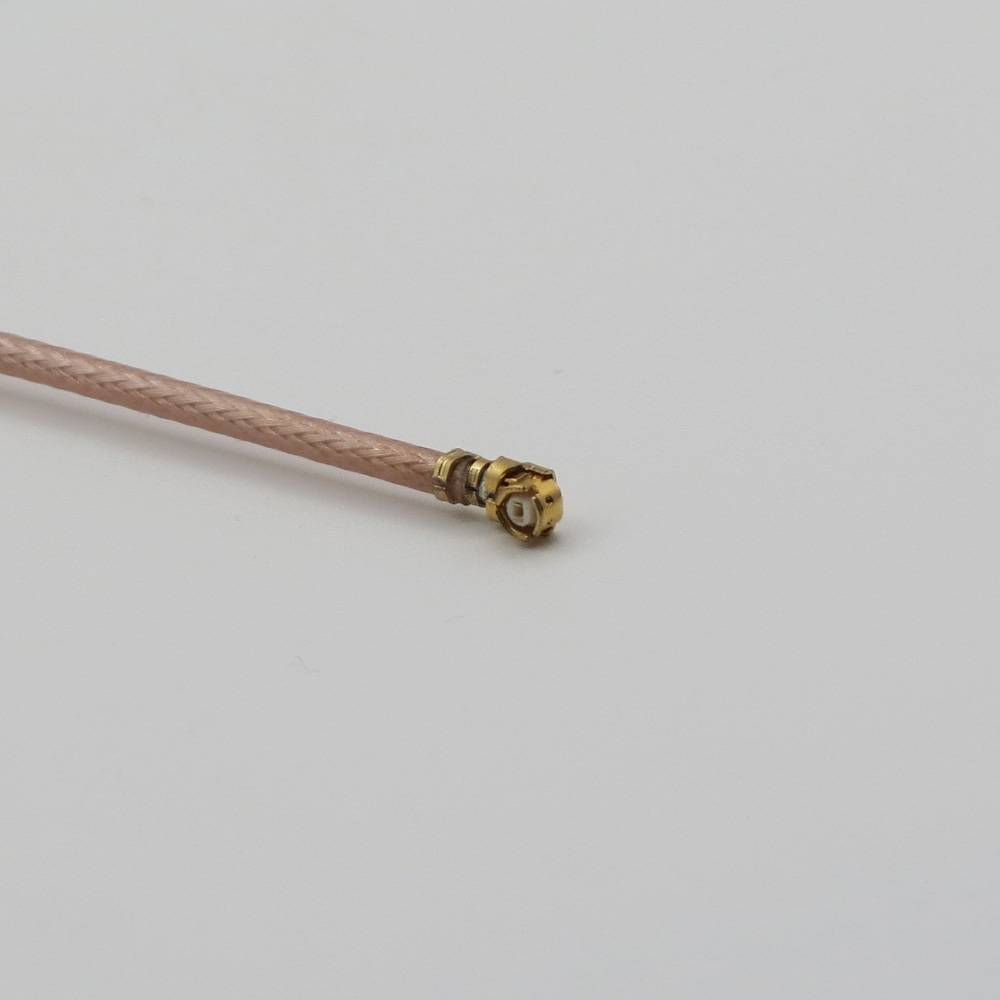

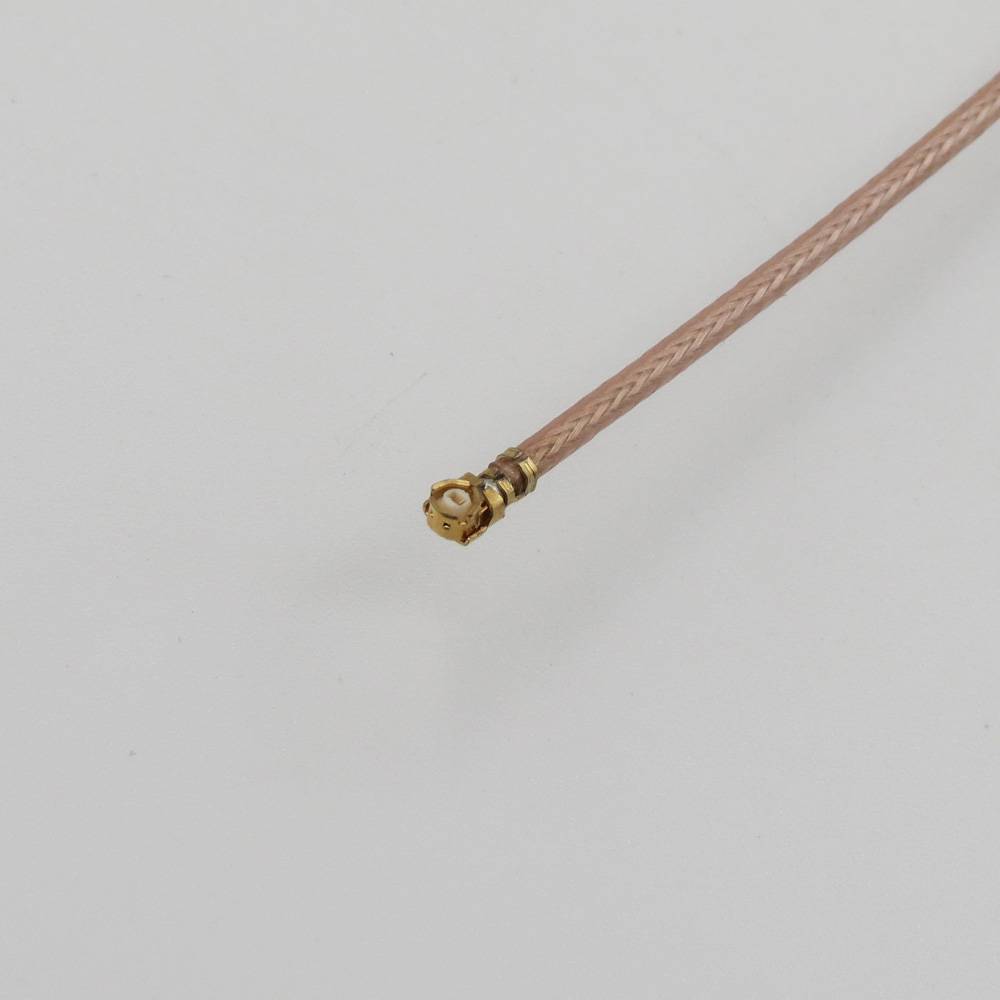

کانکتور UFL با سیم RG316

توضیحات

کانکتور UFL با کابل RG316 یک ترکیب پرکاربرد در سیستم‌های مخابراتی و بی‌سیم است که برای انتقال سیگنال‌های فرکانس رادیویی (RF) با کیفیت بالا استفاده می‌شود. این کانکتور و کابل به دلیل اندازه کوچک و انعطاف‌پذیری، در پروژه‌هایی که فضای محدود اهمیت دارد (مثل تجهیزات جاسازی‌شده) بسیار محبوب هستند.

مشخصات کانکتور UFL:
• نوع: کانکتور UFL (توسط شرکت هیروزه Hirose طراحی شده، گاهی با نام‌های I-PEX، IPX یا UMCC شناخته می‌شود).
• اندازه: بسیار کوچک، با مساحت نصب حدود ۹ میلی‌متر مربع و ارتفاع اتصال ۲.۵ میلی‌متر.
• بازه فرکانسی: تا ۶ گیگاهرتز (مناسب برای Wi-Fi، بلوتوث، GPS و LTE).
• امپدانس: ۵۰ اهم.
• دوام: کانکتور مادگی (فیمل) فقط برای حدود ۳۰ چرخه اتصال-قطع طراحی شده و پس از آن نیاز به تعویض دارد.
• نصب: کانکتور نری (مال) معمولاً روی برد مدار چاپی (PCB) لحیم می‌شود و کانکتور مادگی به کابل متصل است.

مشخصات کابل RG316:
• نوع: کابل کواکسیال انعطاف‌پذیر با قطر خارجی حدود ۲.۵ میلی‌متر.
• امپدانس: ۵۰ اهم.
• ساختار: شامل هادی مرکزی مسی با روکش نقره، عایق پلی‌اتیلن (PE)، شیلد بافته‌شده مسی و روکش خارجی PVC.
• دمای کاری: از -۵۵ تا ۲۰۰ درجه سانتی‌گراد.
• تلفات سیگنال: نسبتاً پایین در فرکانس‌های بالا، اما بیشتر از کابل‌های ضخیم‌تر مثل RG174.
• کاربرد: مناسب برای اتصالات کوتاه (مثلاً ۱۰ تا ۳۰ سانتی‌متر) به دلیل انعطاف‌پذیری و اندازه کوچک.
ترکیب UFL با RG316:
• طول کابل: معمولاً در طول‌های استاندارد مثل ۱۰، ۲۰ یا ۳۰ سانتی‌متر عرضه می‌شود.
• کاربردها: اتصال آنتن به کارت‌های Mini PCI، ماژول‌های GPS، یا دستگاه‌های IoT (اینترنت اشیا).

• مزایا:
◦ اندازه کوچک و مناسب برای فضاهای تنگ.
◦ انعطاف‌پذیری کابل RG316 که از جدا شدن کانکتور جلوگیری می‌کند.
◦ عملکرد خوب در فرکانس‌های بالا تا ۶ گیگاهرتز.
• محدودیت‌ها:
◦ تعداد محدود چرخه اتصال (حداکثر ۳۰ بار).
◦ نیاز به مراقبت برای جلوگیری از خمیدگی یا آسیب به کانکتور.

نصب:
1 آماده‌سازی: مطمئن شوید که کانکتور مادگی UFL به درستی به کابل RG316 متصل است (معمولاً از قبل سرهم‌بندی شده عرضه می‌شود).
2 اتصال به برد: کانکتور نری را با دقت روی پدهای PCB لحیم کنید. از فشار بیش از حد یا پیچش کابل اجتناب کنید.
3 حفاظت: برای کاهش فشار روی کانکتور، از روش‌های تسکین فشار (Strain Relief) مثل چسباندن کابل با نوار یا عبور از سوراخ برد استفاده کنید.
4 قطع اتصال: برای جداسازی، از انبردست ظریف یا ابزار مخصوص استفاده کنید تا از خم شدن پین‌ها جلوگیری شود.

نکات مهم:
• کابل RG316 به دلیل قطر کم، برای مسافت‌های طولانی توصیه نمی‌شود، چون تلفات سیگنال افزایش می‌یابد.
• از تمیز نگه داشتن کانکتورها (بدون گردوغبار یا چربی) مطمئن شوید تا اتصال بهینه باشد.
• اگر نیاز به تعویض کانکتور مادگی دارید، باید کل کابل و کانکتور را تعویض کنید، چون جدا کردن آن دشوار است.
