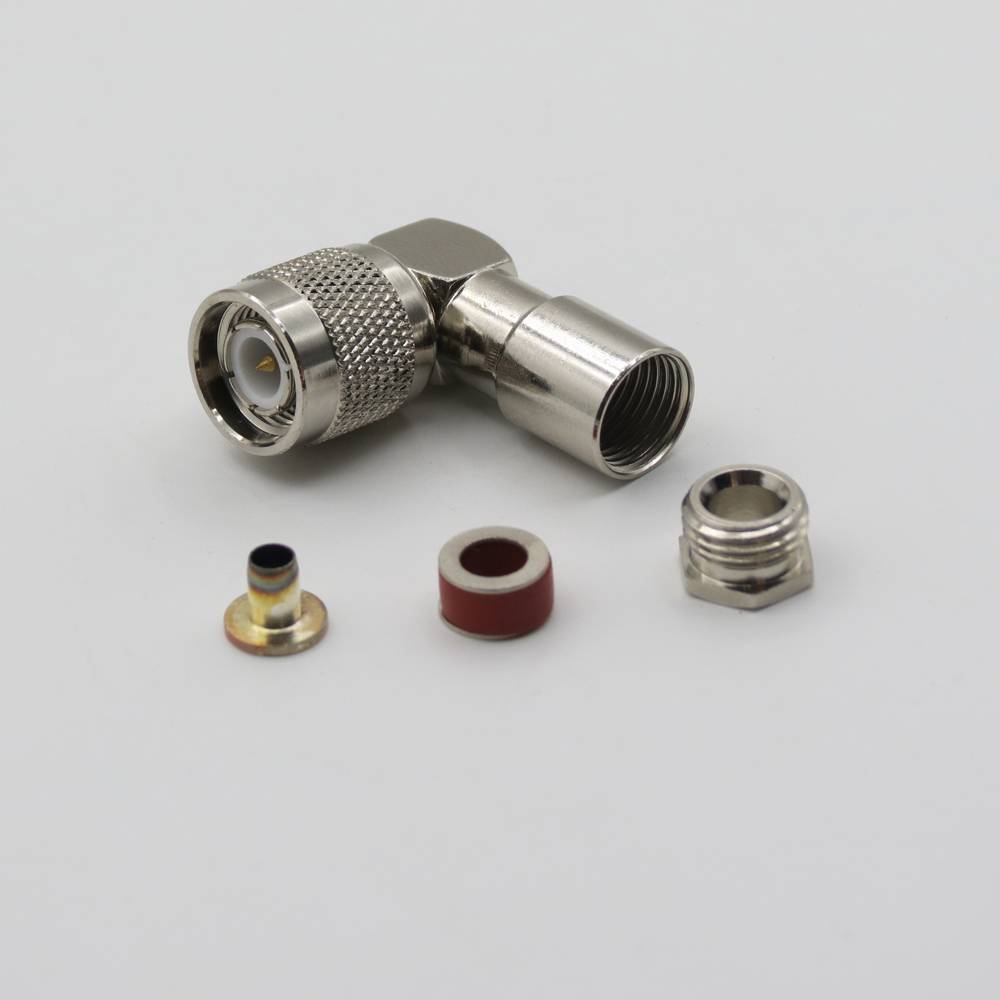

کانکتور TNC نری رایت پیچی RG223

توضیحات

کانکتور TNC نری رایت RG223 به کابل RG223 یک ترکیب رایج در سیستم‌های RF است که برای اتصال کابل کواکسیال RG223 به تجهیزات مخابراتی یا بی‌سیم استفاده می‌شود. در زیر اطلاعات کامل‌تری درباره این موضوع ارائه می‌کنم.

توضیحات کانکتور TNC نری رایت RG223 :
1 کانکتور TNC راسته (Straight TNC Connector):
◦ TNC یک کانکتور RF رزوه‌دار است که برای فرکانس‌های بالا (تا ۱۱ گیگاهرتز) مناسب است.
◦ نوع “راسته” یعنی کانکتور مستقیم و بدون زاویه (برخلاف نوع Right Angle) است.
◦ می‌تواند نری (Male) یا مادگی (Female) باشد:
▪️ TNC Male: پین مرکزی بیرون‌زده و رزوه خارجی.
▪️ TNC Female: سوراخ مرکزی و رزوه داخلی.
2 کابل RG223:
◦ RG223 یک کابل کواکسیال با کیفیت بالا و امپدانس ۵۰ اهم است.
◦ ساختار:
▪️ هادی مرکزی: مس نقره‌اندود (Silver-Plated Copper).
▪️ عایق: پلی‌اتیلن جامد (Solid Polyethylene).
▪️ شیلد: دو لایه بافته‌شده از مس نقره‌اندود (Double Silver-Plated Copper Braid) برای کاهش نویز و تداخل.
▪️ روکش خارجی: PVC (معمولاً مشکی).
◦ قطر: حدود ۵.۴ میلی‌متر.
◦ کاربرد: مناسب برای انتقال سیگنال‌های RF در فرکانس‌های بالا (تا ۱۲.۴ گیگاهرتز)، با افت سیگنال کم (Low Loss).
◦ مزایا: انعطاف‌پذیری خوب، مقاومت در برابر تداخل، و دوام بالا.
اتصال کانکتور TNC به کابل RG223:
برای اتصال یک کانکتور TNC راسته به کابل RG223، معمولاً از روش زیر استفاده می‌شود:
1 آماده‌سازی کابل:
◦ روکش خارجی، شیلد، و عایق داخلی کابل با ابزار مخصوص (Cable Stripper) برش داده می‌شود تا هادی مرکزی و شیلد نمایان شوند.
◦ طول برش‌ها باید با مشخصات کانکتور TNC (که در دیتاشیت آن ذکر شده) مطابقت داشته باشد.
2 نصب کانکتور:
◦ نوع کانکتور می‌تواند Crimp (فشاری) یا Solder (لحیمی) باشد:
▪️ Crimp: شیلد به بدنه کانکتور با حلقه فشاری (Ferrule) محکم می‌شود و پین مرکزی لحیم یا فشرده می‌شود.
▪️ Solder: هادی مرکزی به پین کانکتور لحیم شده و شیلد به بدنه کانکتور متصل می‌شود.
◦ کانکتورهای TNC برای RG223 معمولاً به‌صورت پیش‌ساخته یا قابل مونتاژ (Field-Installable) عرضه می‌شوند.
3 ابزار مورد نیاز:
◦ ابزار برش و لخت کردن کابل (Cable Stripper).
◦ پرس کابل (Crimping Tool) برای نوع Crimp.
◦ هویه و سیم لحیم برای نوع Solder.
مشخصات فنی نمونه:
• محدوده فرکانس: ۰ تا ۱۱ گیگاهرتز (بسته به کانکتور و کیفیت مونتاژ).
• VSWR: معمولاً کمتر از ۱.۳ (برای کاهش انعکاس سیگنال).
• حداکثر توان: تا ۵۰۰ وات (بسته به فرکانس و کانکتور).
• اتصال پیشنهادی: TNC Male Straight به RG223 برای اتصال به آنتن یا دستگاه.
کاربردها:
• اتصال به آنتن‌های بی‌سیم (مثل Wi-Fi، GPS، یا 4G/5G).
• استفاده در تجهیزات تست RF.
• سیستم‌های مخابراتی و رادیویی.
