توضیحات

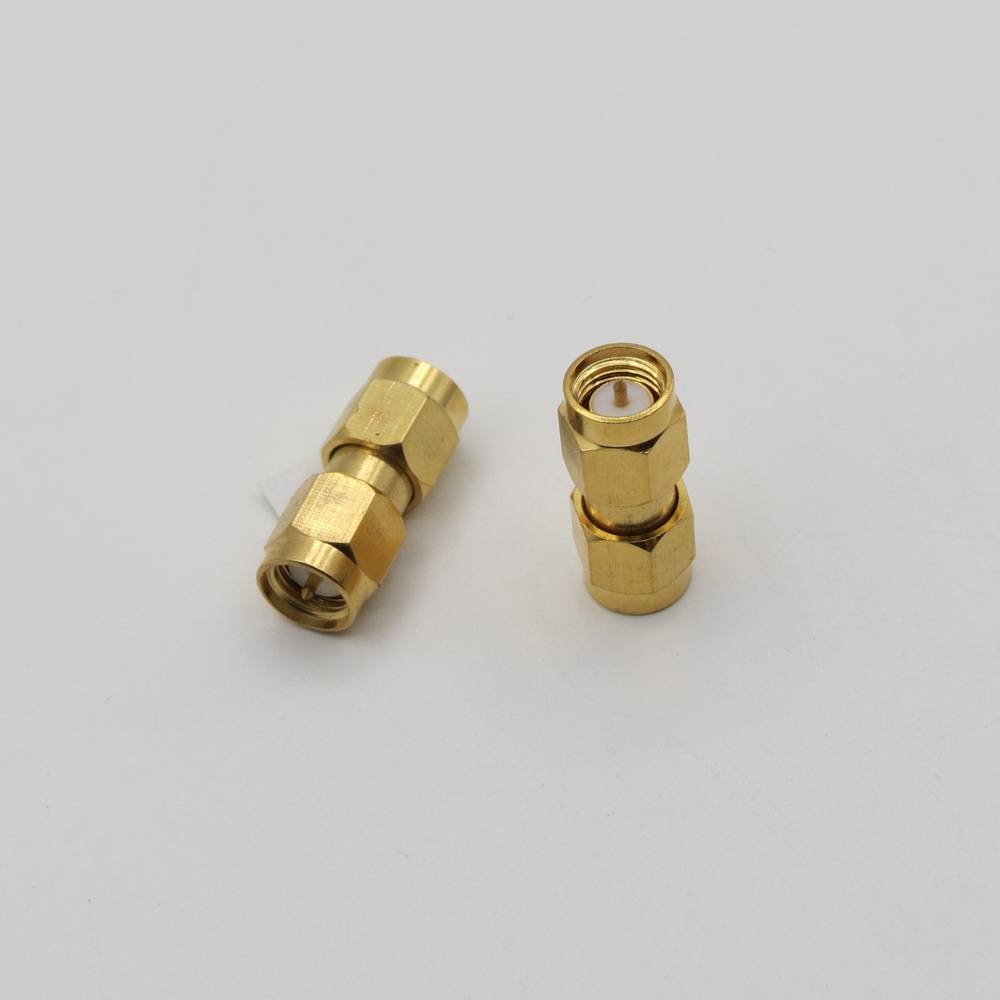

مبدل دو سر نری SMA (مستقیم)
بدو سر نری SMA مستقیم (SMA Male to SMA Male Straight Adapter) یک کانکتور کواکسیال RF inline (مستقیم) است که برای اتصال دو کانکتور SMA مادگی به یکدیگر استفاده میشود. کانکتور SMA (SubMiniature version A) یک اتصال فشرده با امپدانس 50Ω و فرکانس کاری بالا (تا 12.4 GHz یا بیشتر) است که در تجهیزات مخابراتی، آنتنهای وایرلس، GPS، GPRS، ماژولهای رادیویی، تقویتکنندهها و سیستمهای RF (مانند WiFi، 4G/5G و تجهیزات اندازهگیری) کاربرد دارد. این مبدل (که به عنوان “بارل آداپتور” یا barrel connector شناخته میشود) برای کابلها، اتصال تجهیزات بدون نیاز به تعویض کانکتور، یا تطبیق جنسیت (از مادگی به مادگی) طراحی شده و ساختار مستقیم (straight) آن اجازه میدهد بدون زاویه خم، در خط مستقیم نصب شود.
ویژگیهای کلیدی (بر اساس استانداردهای MIL-STD-348 و IEC 61169-15):
• امپدانس: ۵۰ اهم.
• فرکانس کاری: DC تا ۱۲.۴ GHz (یا تا ۱۸ GHz در مدلهای پیشرفته).
• حداکثر توان: ۵۰۰-۱۰۰۰ W (بسته به فرکانس).
• دمای کاری: -۶۵°C تا +۱۶۵°C.
• VSWR (ضریب موج ایستاده): ≤1.10 (در ۰-۸ GHz).
مشخصات کلی مبدل دو سر نری SMA (مستقیم) :
• نوع کانکتور: SMA نری به SMA نری (دو سر نری)
• نوع طراحی: مستقیم (Straight)
• امپدانس: 50 اهم
• محدوده فرکانس: معمولاً تا 12.4 گیگاهرتز (بسته به مدل)
• جنس بدنه: اغلب فلزی (برنج با روکش نیکل یا طلا برای کیفیت بالا)
• کاربردها:
• اتصال کابلهای RF در سیستمهای وایرلس
• تجهیزات تست و اندازهگیری فرکانس بالا
• اتصال آنتن به دستگاههای مخابراتی
• استفاده در مودمها، روترها و ماژولهای RF
• دو پین نری SMA: برای اتصال مستقیم کابلهای مادگی.
• مزایا:
• انتقال سیگنال پایدار با حداقل نویز
• نصب آسان بدون نیاز به ابزار خاص
• طراحی جمعوجور برای فضاهای محدود
نکات خرید:
• کیفیت بدنه: مدلهای با روکش طلا یا نیکل برای کاهش اتلاف سیگنال بهتر هستند.
• فرکانس کاری: اگر برای فرکانسهای بالا (مثل 5G یا Wi-Fi 6) استفاده میکنید،
