کاربرد کانکتور : سرکابلی (Cable Connector)
مدل کانکتور : SMB
نوع کانکتور : نری (Male)
زاویه نصب : مستقیم (Straight)
حداکثر فرکانس کانکتور : 4GHz
امپدانس : 50Ω
کابل مرتبط : RG-58
کابل مرتبط : RG-142
کابل مرتبط : RG_142_B/U
کابل مرتبط : RG-223
نحوه اتصال : پرسی (Crimped)
104.000 تومان

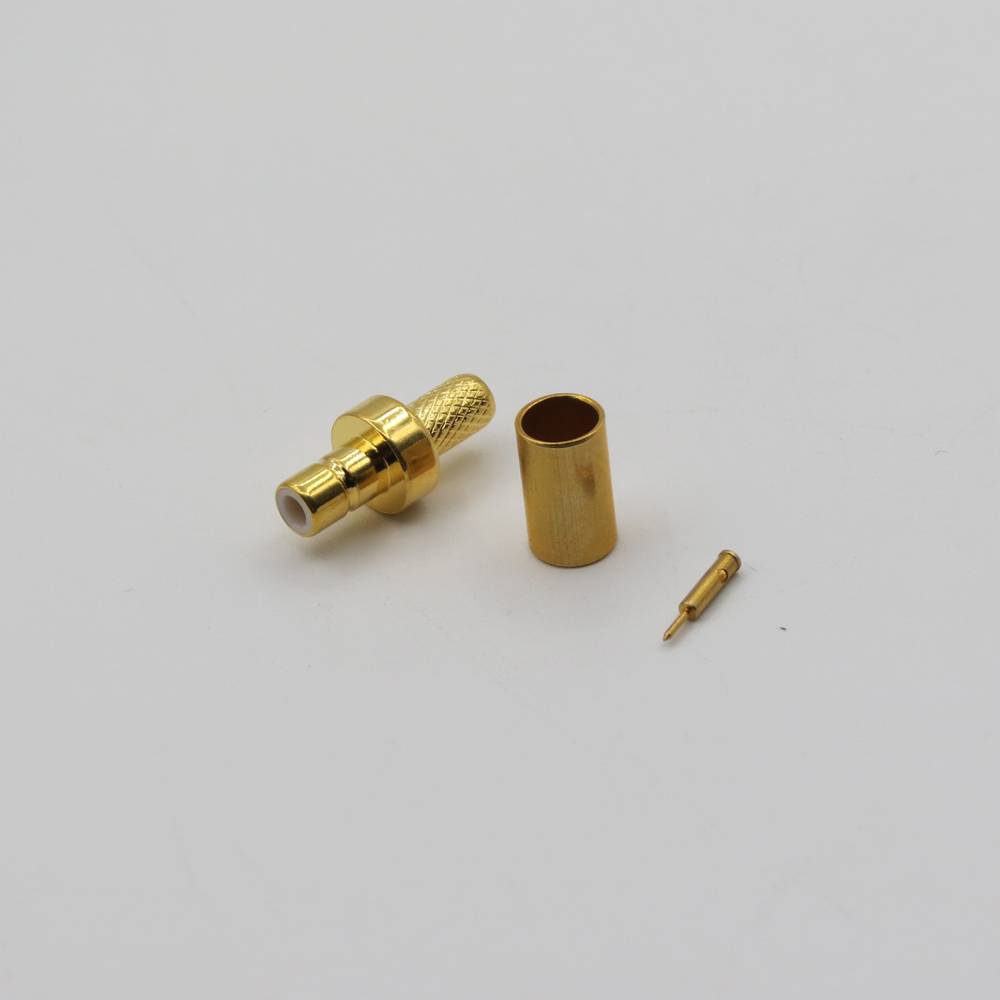

کانکتور SMB نری راستهRG58 -RG223 یک کانکتور کواکسیال RF از نوع SMB (SubMiniature version B) است که به صورت نری (Male) و با طراحی مستقیم (Straight) برای اتصال به کابلهای کواکسیال RG58 یا RG223 طراحی شده است. این کانکتور با مکانیزم فشاری (Push-on) خود، برای کاربردهای فرکانس بالا که نیاز به اتصال سریع و مطمئن دارند، مناسب است.
مشخصات کانکتور SMB نری راستهRG58 -RG223 :
• نوع کانکتور: SMB نری (Male)، با پین مرکزی نری و مکانیزم قفل فشاری.
• کابلهای سازگار:
◦ RG58: کابل کواکسیال با امپدانس 50 اهم، هادی مرکزی معمولاً 0.81 میلیمتر (سیم مسی رشتهای یا تکهادی)، و قطر خارجی حدود 5 میلیمتر. پرکاربرد در ارتباطات RF.
◦ RG223: کابل کواکسیال با امپدانس 50 اهم، مشابه RG58 اما با شیلد دو لایه (Double Shielded) برای کاهش تداخل و اتلاف سیگنال، و هادی مرکزی حدود 0.89 میلیمتر.
• طراحی: راسته (Straight)، بدون زاویه.
• امپدانس: 50 اهم، متناسب با مشخصات هر دو کابل RG58 و RG223.
• بازه فرکانسی: معمولاً تا 4 گیگاهرتز (بسته به کیفیت ساخت).
• روش اتصال: به صورت پرسی (Crimp) یا لحیمی (Solder)، که برای نصب روی RG58 یا RG223 مناسب است.
• جنس: بدنه اغلب از برنج با روکش نیکل یا طلا و پین مرکزی از آلیاژهای رسانا با روکش طلا برای انتقال بهینه سیگنال.
کاربردها:
• مخابرات: اتصال در سیستمهای رادیویی، آنتنها، یا تجهیزات RF.
• شبکههای بیسیم: استفاده در Wi-Fi، GPS، یا ارتباطات نظامی.
• مزیت SMB: مکانیزم فشاری آن امکان اتصال و جداسازی سریع را فراهم میکند، برخلاف کانکتورهای رزوهای مثل SMA.
نصب:
نصب کانکتور SMB راسته نری روی کابل RG58 یا RG223 شامل مراحل زیر است:
1 برش دقیق انتهای کابل و جداسازی لایههای محافظ (شیلد)، عایق و هادی مرکزی.
2 قرار دادن هادی مرکزی در پین کانکتور و پرس یا لحیم کردن آن.
3 اتصال شیلد کابل به بدنه کانکتور با استفاده از ابزار پرس (Crimping Tool).
تفاوت RG58 و RG223:
• شیلد: RG58 معمولاً تکشیلد است، در حالی که RG223 با شیلد دو لایه (نقرهاندود) مقاومت بهتری در برابر تداخل دارد.
• اتلاف سیگنال: RG223 به دلیل ساختار بهتر، اتلاف کمتری نسبت به RG58 دارد و برای فرکانسهای بالاتر یا محیطهای پرنویز مناسبتر است.
• انعطافپذیری: RG58 کمی انعطافپذیرتر است، اما هر دو کابل برای کاربردهای مشابه استفاده میشوند.
