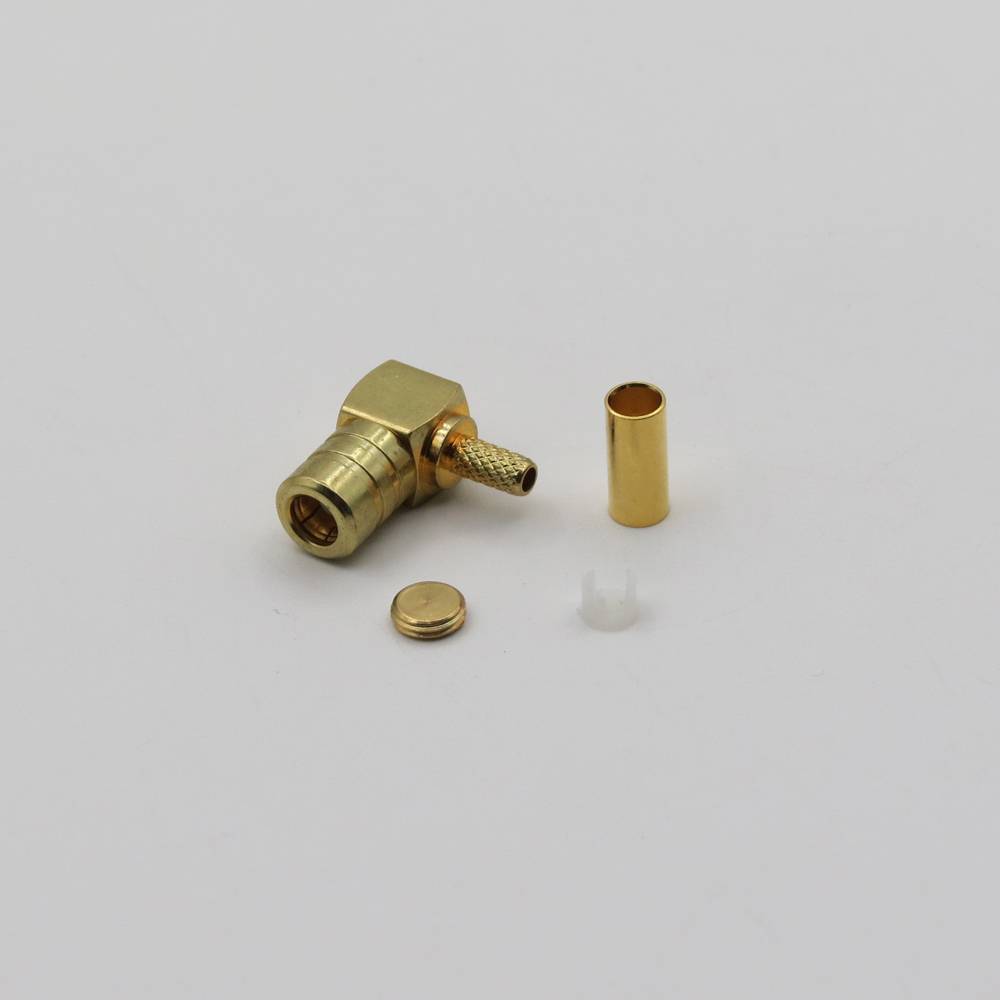

کانکتور SMB مادگی رایت 1.5C2V

توضیحات

کانکتور SMB مادگی رایت 1.5C2V یک کانکتور کواکسیال RF از نوع SMB (SubMiniature version B) است که به صورت مادگی (Female) و با طراحی زاویه‌دار (Right Angle یا 90 درجه) برای اتصال به کابل کواکسیال 1.5C2V طراحی شده است. این کانکتور برای کاربردهایی که نیاز به اتصال در فضاهای محدود یا تغییر جهت کابل بدون فشار مکانیکی دارند، مناسب است.

مشخصات کانکتور SMB مادگی رایت 1.5C2V :
• نوع کانکتور: SMB مادگی (Female)، با سوکت مرکزی برای اتصال به پین نری و مکانیزم قفل فشاری (Push-on).
• کابل سازگار: 1.5C2V، یک کابل کواکسیال ژاپنی با امپدانس 75 اهم، هادی مرکزی با قطر حدود 0.26 میلی‌متر، و عایق پلی‌اتیلن. این کابل نازک‌تر و انعطاف‌پذیرتر از 2.5C2V است و اغلب در کاربردهای سبک‌تر استفاده می‌شود.
• طراحی: زاویه‌دار (Right Angle)، با زاویه 90 درجه نسبت به محور کابل.
• امپدانس: 75 اهم، متناسب با مشخصات کابل 1.5C2V.
• بازه فرکانسی: معمولاً تا 4 گیگاهرتز (بسته به طراحی و کیفیت ساخت).
• روش اتصال: به صورت پرسی (Crimp) یا لحیمی (Solder)، سازگار با کابل 1.5C2V.
• جنس: بدنه اغلب از برنج با روکش نیکل یا طلا و контакты داخلی از آلیاژهای رسانا با روکش طلا برای عملکرد بهینه.

کاربردها:
• مخابرات و ویدئو: اتصال در سیستم‌های ویدئویی سبک، دوربین‌های مداربسته کوچک، یا آنتن‌های پخش.
• فضاهای محدود: طراحی زاویه‌دار برای نصب در محیط‌هایی که کابل مستقیم نمی‌تواند متصل شود (مثلاً در تجهیزات فشرده یا پشت پنل‌ها).
• مزیت SMB: مکانیزم فشاری آن اتصال و جداسازی سریع را ممکن می‌سازد.

نصب:
نصب کانکتور SMB مادگی رایت روی کابل 1.5C2V شامل مراحل زیر است:
1 برش دقیق انتهای کابل و جداسازی لایه‌های محافظ (شیلد)، عایق و هادی مرکزی.
2 قرار دادن هادی مرکزی در سوکت کانکتور و پرس یا لحیم کردن آن.
3 اتصال شیلد کابل به بدنه کانکتور با استفاده از ابزار پرس (Crimping Tool).
تفاوت با کابل 2.5C2V:
• قطر و انعطاف‌پذیری: 1.5C2V نازک‌تر و انعطاف‌پذیرتر از 2.5C2V است (هادی مرکزی 0.26 میلی‌متر در مقابل 0.5 میلی‌متر).
• کاربرد: 1.5C2V بیشتر برای اتصالات کوتاه‌تر یا دستگاه‌های کوچک‌تر استفاده می‌شود، در حالی که 2.5C2V برای انتقال سیگنال در فواصل بیشتر مناسب‌تر است.
