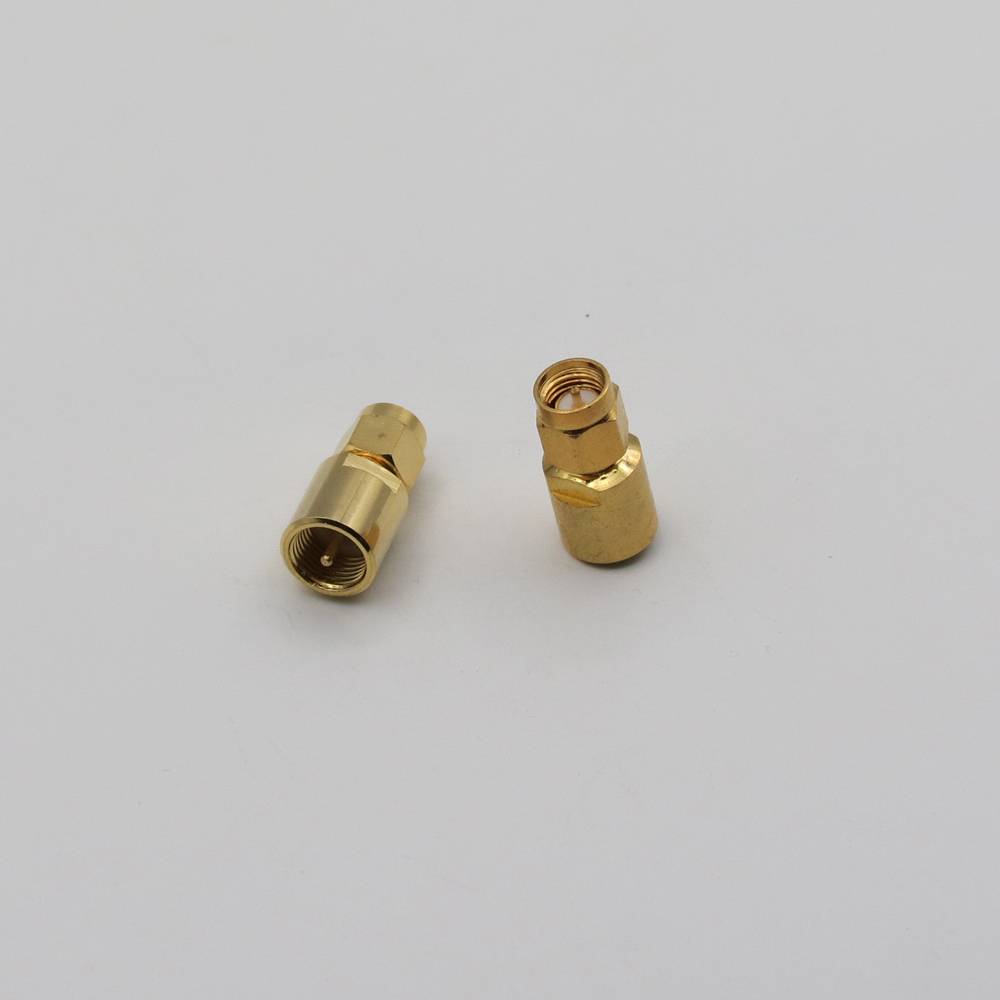

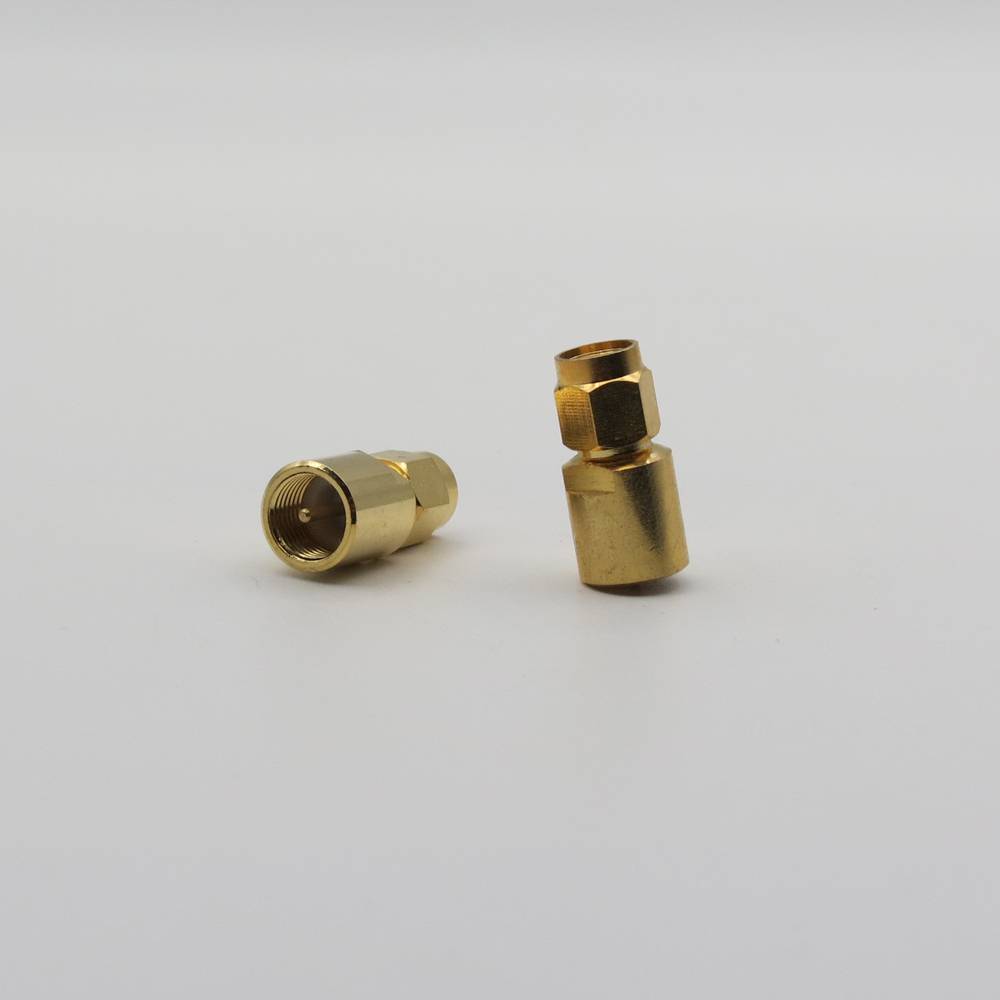

مبدل کانکتور نری SMA به نری FME

توضیحات

مبدل کانکتور نری SMA به نری FME یک آداپتور RF (فرکانس رادیویی) است که برای اتصال دو نوع کانکتور مختلف، یعنی SMA نری (Male SMA) و FME نری (Male FME)، استفاده می‌شود. این مبدل معمولاً در کاربردهای مخابراتی، سیستم‌های GPS، آنتن‌ها و تجهیزات شبکه بی‌سیم به کار می‌رود که نیاز به تبدیل نوع کانکتور برای سازگاری بین دستگاه‌ها یا کابل‌ها دارند.

توضیحات:
• کانکتور SMA نری: کانکتوری کواکسیال با رزوه خارجی و پین مرکزی نری است که برای فرکانس‌های بالا (تا حدود 18 گیگاهرتز بسته به نوع) و امپدانس 50 اهم طراحی شده است.
• کانکتور FME نری: کانکتوری کوچکتر با رزوه خارجی و پین نری که بیشتر در کاربردهای موبایل و آنتن‌های RF با فرکانس پایین‌تر (معمولاً تا 3 گیگاهرتز) استفاده می‌شود.
• کاربرد مبدل: این مبدل به شما امکان می‌دهد تا کابلی با کانکتور SMA نری را به دستگاه یا کابلی با کانکتور FME نری متصل کنید.

ویژگی‌ها (به طور کلی):
• جنس: معمولاً از برنج با روکش نیکل یا طلا ساخته می‌شود تا مقاومت در برابر خوردگی و عملکرد بهتر سیگنال را تضمین کند.
• امپدانس: 50 اهم (استاندارد برای اکثر کانکتورهای RF).
• بازه فرکانسی: بسته به کیفیت ساخت، معمولاً تا چند گیگاهرتز (مثلاً 3 تا 6 گیگاهرتز) عملکرد خوبی دارد.
• زاویه نصب: اغلب به صورت مستقیم (Straight) طراحی می‌شود، مگر اینکه مدل خاصی مثل رایت انگل (90 درجه) درخواست شود.

کاربردهای رایج:
• اتصال آنتن‌های GPS/GSM با کانکتور FME به دستگاه‌های تست SMA
• سیستم‌های وای‌فای، LoRa و بلوتوث در تجهیزات موبایل
• کابل‌های داخلی خودروها یا پهپادها (FME برای فضاهای فشرده)
• تست و اندازه‌گیری RF (اسپکتروم آنالایزر با SMA به آنتن FME)
• مبدل در شبکه‌های مخابراتی فشرده

نحوه استفاده و نصب:
1. اتصال: SMA نری را به رزوه دستگاه بپیچید (معمولاً ۱/۴-۳۶ رزوه).
2. FME نری: پین را فشار دهید و بچرخانید تا قفل شود (push-pull mechanism).
3. تست: با مولتی‌متر continuity چک کنید و VSWR را با VNA اندازه بگیرید.
4. نکته ایمنی: از گشتاور مناسب (۵-۸ in-lb برای SMA) استفاده کنید تا رزوه آسیب نبیند.
