کانکتور SMA نری راسته ریورسی LMR200/RG58

توضیحات

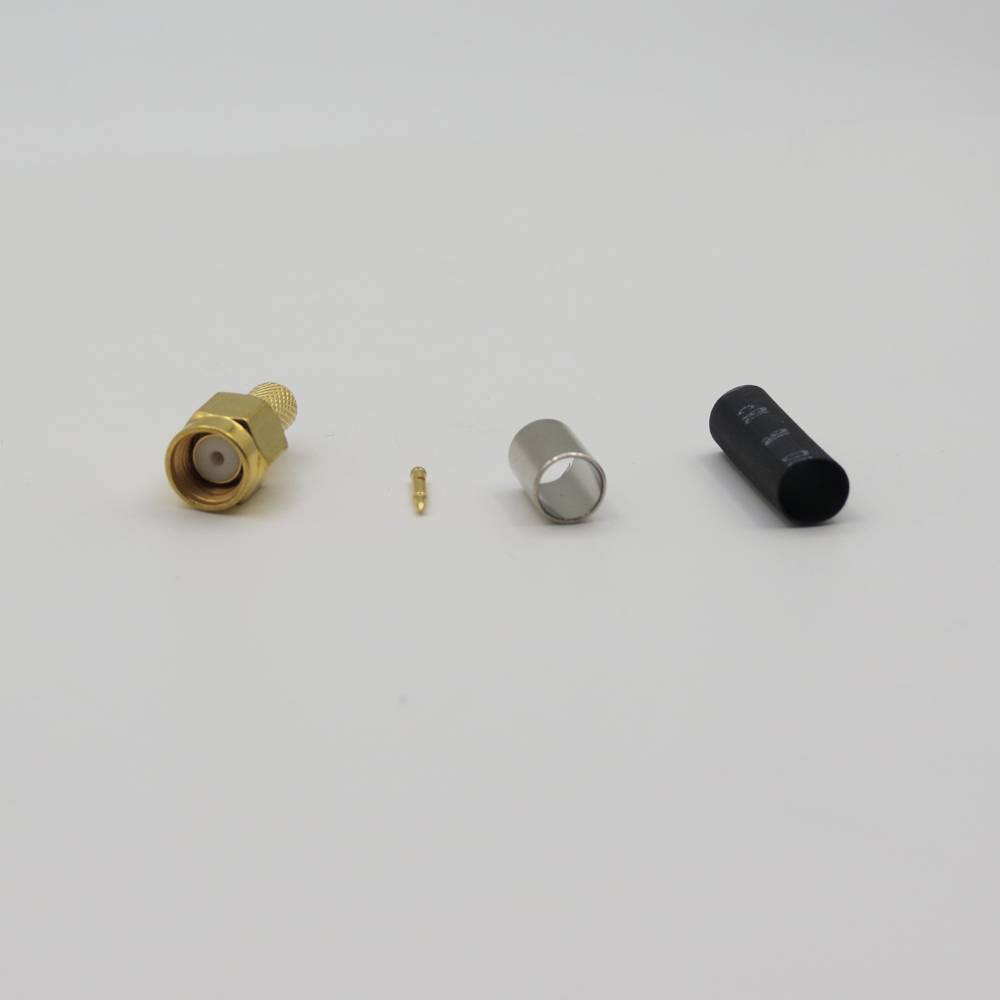

کانکتور SMA نری راسته ریورسی LMR200/RG58

کانکتور SMA-Type نری (Male) مستقیم (Straight) برای کابل‌های کواکسیال LMR200 (از Times Microwave، مشابه RG58 از نظر ابعاد) و RG58 کاملاً سازگار است. این کانکتورها در کاربردهای RF فرکانس بالا (مانند GPS، وایرلس و تست تجهیزات) استفاده می‌شوند. “ریورسی” احتمالاً به “reverse” (معکوس) یا “reversed polarity” اشاره دارد، اما مدل‌های استاندارد SMA Male برای این کابل‌ها reverse polarity نیستند (RP معمولاً برای Female است)

مشخصات فنی اصلی (بر اساس محصولات موجود و استاندارد MIL-SPEC):
• نوع کانکتور: SMA Male (نری)
• روش نصب: سرکابلی (Crimp یا Solder) – با پین ثابت لحیمی
• زاویه: مستقیم (Straight)
• کابل سازگار: LMR200، RG58، RG58C/U، RG142، RG223 (قطر شیلد ≈۳-۴ میلی‌متر)
• امپدانس: 50 Ω
• بازه فرکانسی: DC تا ۱۲.۴ GHz (VSWR <1.3:1 تا ۶ GHz)
• جنس بدنه: برنج با روکش نیکل یا طلا، دی‌الکتریک PTFE
• کشور سازنده: اغلب چین (استاندارد) یا آمریکا (Times Microwave)
• ویژگی‌های اضافی: قفل رزوه‌ای (Threaded)، مقاوم در برابر لرزش، دمای کاری -65°C تا +165°C
این کانکتورها برای اتصال ایمن و کم‌اتلاف سیگنال‌های RF طراحی شده‌اند و با LMR200 (تلفات پایین‌تر از RG58) عملکرد بهتری دارند.

کاربردها کانکتور SMA نری راسته ریورسی LMR200/RG58:
• تجهیزات GPS، GPRS و وایرلس (آنتن‌ها، روترها)
• تست RF و آزمایشگاهی (اسیلوسکوپ، ژنراتور سیگنال)
• سیستم‌های مخابراتی و CCTV
• اتصالات برد (PCB) در فرکانس‌های بالا
