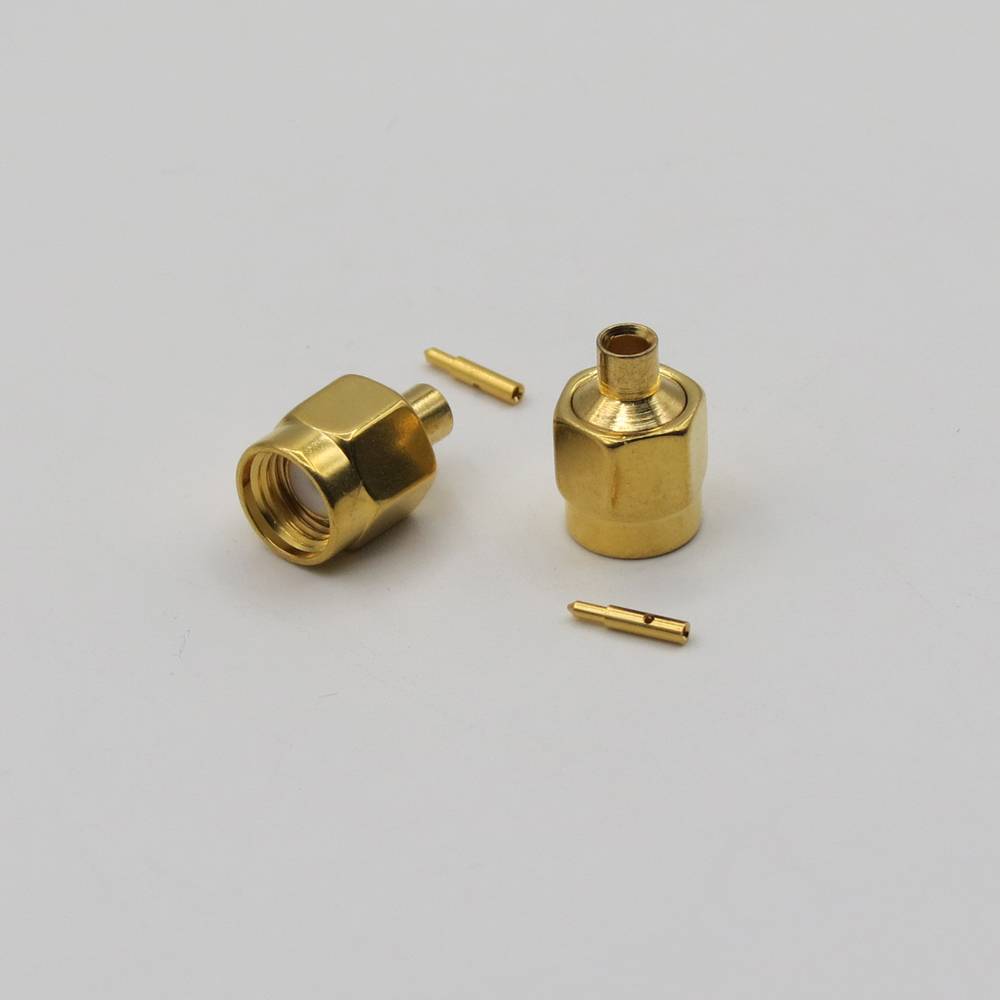

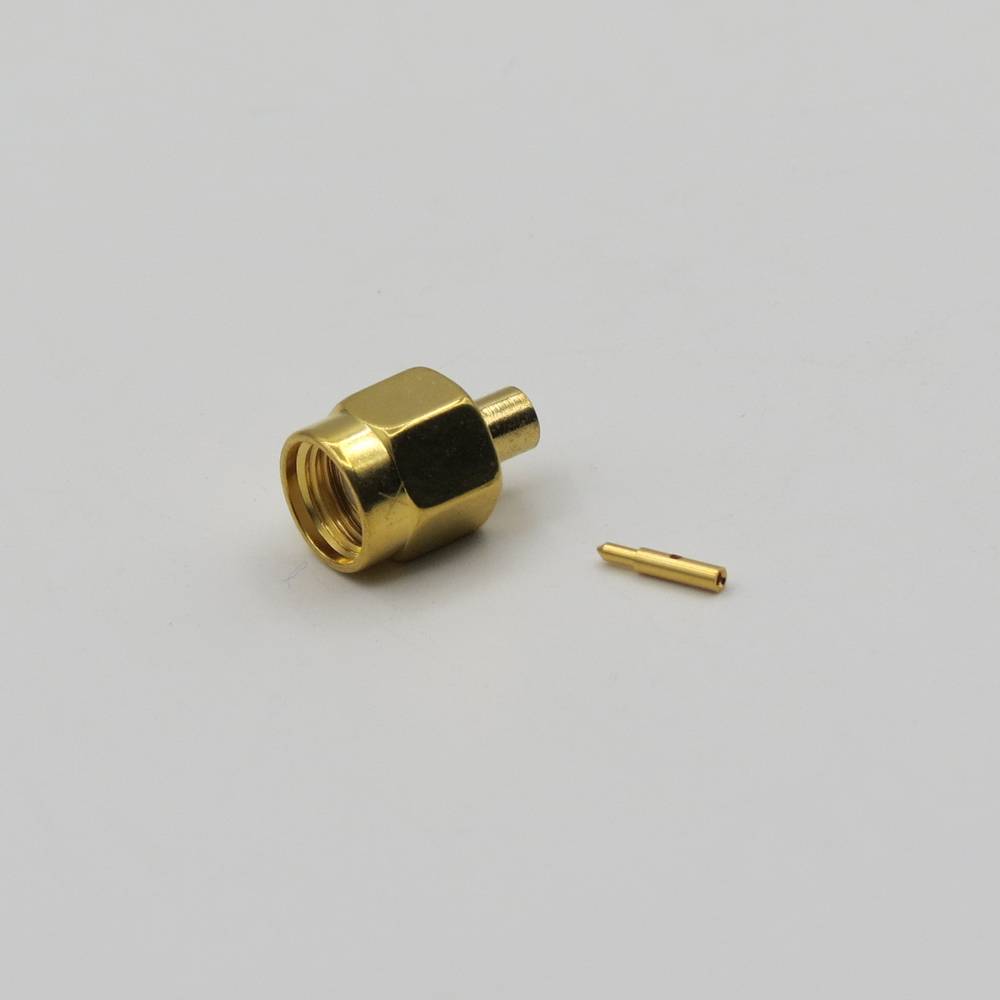

کانکتور SMA نری راسته RG402-UT141

توضیحات

کانکتور SMA نری راسته RG402-UT141 برای کابل RG402 یک نوع کانکتور RF است که به طور خاص برای اتصال به کابل کواکسیال RG402 طراحی شده است. این کانکتور در سیستم‌های مخابراتی، آنتن‌ها، تجهیزات تست RF و برنامه‌های فرکانس بالا که نیاز به عملکرد دقیق و کم‌اتلاف دارند، کاربرد دارد.

مشخصات کابل RG402:
• نوع کابل: RG402 یک کابل کواکسیال نیمه‌سخت (Semi-Rigid) با امپدانس 50 اهم است.
• قطر خارجی: حدود 3.58 میلی‌متر (0.141 اینچ).
• هادی مرکزی: معمولاً از مس با روکش نقره یا مس خالص ساخته شده است.
• عایق: از PTFE (تفلون) ساخته شده که مقاومت حرارتی و الکتریکی بالایی دارد.
• شیلد: شیلد خارجی آن معمولاً از مس قلع‌اندود یا بدون روکش است که استحکام مکانیکی و عملکرد RF خوبی ارائه می‌دهد.
• بازه فرکانسی: تا 34 گیگاهرتز (بسته به کانکتور و کیفیت مونتاژ).

کانکتور کانکتور SMA نری راسته RG402-UT141:
• نوع: نری (Male) یعنی دارای پین مرکزی و رزوه خارجی.
• طراحی: راسته (Straight) یعنی بدون زاویه (برخلاف مدل‌های رایت انگل).
• سازگاری: این کانکتور برای کابل RG402 طراحی شده و به طور خاص با قطر و ساختار این کابل (0.141 اینچ) مطابقت دارد.
• نصب: معمولاً به روش لحیم‌کاری (Solder) یا کلمپ (Clamp) به کابل متصل می‌شود. در مورد RG402، به دلیل نیمه‌سخت بودن کابل، اغلب از نوع لحیمی استفاده می‌شود که هادی مرکزی به پین کانکتور لحیم شده و شیلد به بدنه کانکتور متصل می‌شود.
• جنس: بدنه از برنج با روکش نیکل یا طلا و پین مرکزی معمولاً با روکش طلا برای کاهش اتلاف سیگنال.
• VSWR: نسبت موج ایستاده ولتاژ (Voltage Standing Wave Ratio) پایین (معمولاً زیر 1.2) برای عملکرد بهینه در فرکانس‌های بالا.

کاربردها:
• اتصال آنتن‌ها به فرستنده/گیرنده‌ها.
• تجهیزات تست RF مثل اسیلوسکوپ و تحلیل‌گر طیف.
• سیستم‌های مایکروویو و ارتباطات ماهواره‌ای.

نصب کانکتور:
نصب کانکتور SMA نری مستقیم روی کابل RG402 نیاز به دقت دارد:
1 برش کابل: با استفاده از کاتر کواکسیال، کابل را به طول مناسب برش دهید (هادی مرکزی، عایق و شیلد را جدا کنید).
2 لحیم‌کاری:
◦ هادی مرکزی را به پین کانکتور لحیم کنید.
◦ شیلد را به بدنه کانکتور متصل کنید (معمولاً با لحیم‌کاری).
3 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را چک کنید.
4 ابزار پیشنهادی: هویه با دمای کنترل‌شده، گیره نگهدارنده و ابزار برش کواکسیال.
