کانکتور SMA نری رایت RG402-UT141

توضیحات

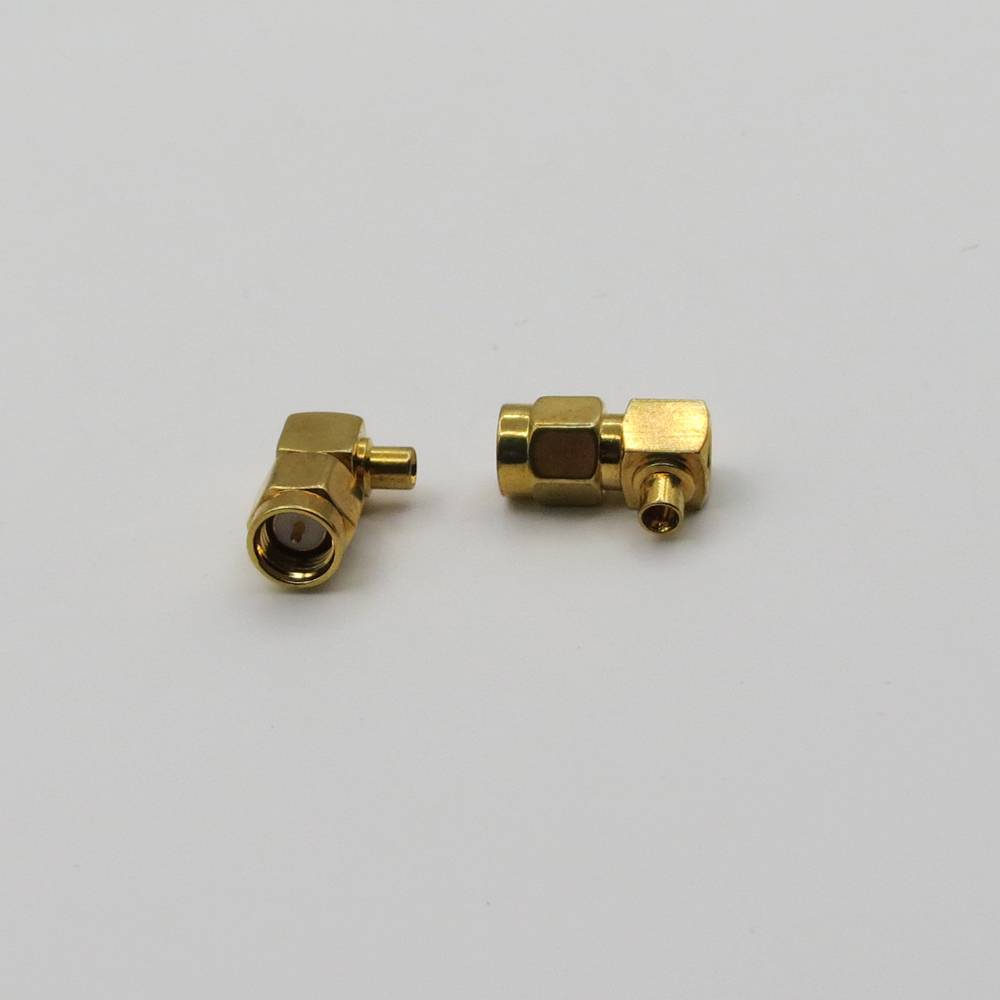

کانکتور SMA نری رایت RG402-UT141 برای کابل RG402 است. این کانکتور یک کانکتور RF با زاویه 90 درجه و نوع نری (Male) است که برای اتصال به کابل کواکسیال نیمه‌سخت RG402 طراحی شده است.

مشخصات کابل RG402:
• نوع: کابل کواکسیال نیمه‌سخت (Semi-Rigid).
• امپدانس: 50 اهم.
• قطر خارجی: 3.58 میلی‌متر (0.141 اینچ).
• هادی مرکزی: مس خالص یا با روکش نقره.
• عایق: PTFE (تفلون) با مقاومت حرارتی و الکتریکی بالا.
• شیلد: مس قلع‌اندود یا بدون روکش، که استحکام مکانیکی و عملکرد RF خوبی دارد.
• بازه فرکانسی: تا 34 گیگاهرتز (بسته به کانکتور و کیفیت مونتاژ).

مشخصات کانکتور SMA نری رایت RG402-UT141 :
• نوع: نری (Male)، یعنی دارای پین مرکزی و رزوه خارجی.
• طراحی: رایت انگل (Right Angle)، با زاویه 90 درجه بین کابل و کانکتور.
• سازگاری: به طور خاص برای کابل RG402 (قطر 0.141 اینچ) طراحی شده است.
• روش اتصال: معمولاً لحیم‌کاری (Solder). هادی مرکزی به پین کانکتور لحیم می‌شود و شیلد به بدنه کانکتور متصل می‌شود.
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا برای مقاومت در برابر خوردگی.
◦ پین مرکزی: معمولاً با روکش طلا برای کاهش اتلاف سیگنال.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً بین 1.25 تا 1.35 (کمی بالاتر از مدل راسته به دلیل زاویه).
• بازه فرکانسی: تا حدود 12.4 گیگاهرتز یا کمی بیشتر (بسته به کیفیت ساخت). برای فرکانس‌های بالاتر از 18 گیگاهرتز، مدل راسته مناسب‌تر است.
• اتلاف سیگنال (Insertion Loss): کمی بیشتر از مدل راسته به دلیل طراحی زاویه‌دار.

مزایا:
• فضای فشرده: مناسب برای جاهایی که فضای عمودی محدود است یا نیاز به تغییر جهت کابل بدون خم کردن آن دارید.
• انعطاف‌پذیری در طراحی: فشار مکانیکی روی کابل را کاهش می‌دهد و نیاز به خم کردن کابل نیمه‌سخت RG402 را از بین می‌برد.
• کاربرد گسترده: در سیستم‌های RF که نیاز به اتصالات زاویه‌دار دارند.

معایب:
• افت سیگنال بیشتر: نسبت به کانکتور راسته، اتلاف سیگنال کمی بالاتر است.
• محدودیت فرکانسی: در فرکانس‌های خیلی بالا (مثلاً بالای 18 گیگاهرتز) به اندازه مدل راسته بهینه نیست.

کاربردها:
• اتصال آنتن‌ها به ماژول‌های RF در فضاهای محدود.
• تجهیزات تست RF مثل تحلیل‌گر طیف یا اسیلوسکوپ.
• سیستم‌های مایکروویو، GPS و ارتباطات بی‌سیم که نیاز به طراحی فشرده دارند.

نصب کانکتور:
نصب کانکتور SMA نری رایت انگل روی کابل RG402 نیاز به دقت دارد:
1 برش کابل: با استفاده از کاتر کواکسیال، کابل را به طول مناسب برش دهید (هادی مرکزی، عایق و شیلد را جدا کنید).
2 لحیم‌کاری:
◦ هادی مرکزی را به پین کانکتور لحیم کنید.
◦ شیلد را به بدنه کانکتور متصل کنید (معمولاً با لحیم‌کاری).
3 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را چک کنید.
4 ابزار پیشنهادی: هویه با دمای کنترل‌شده، گیره نگهدارنده و ابزار برش کواکسیال.
