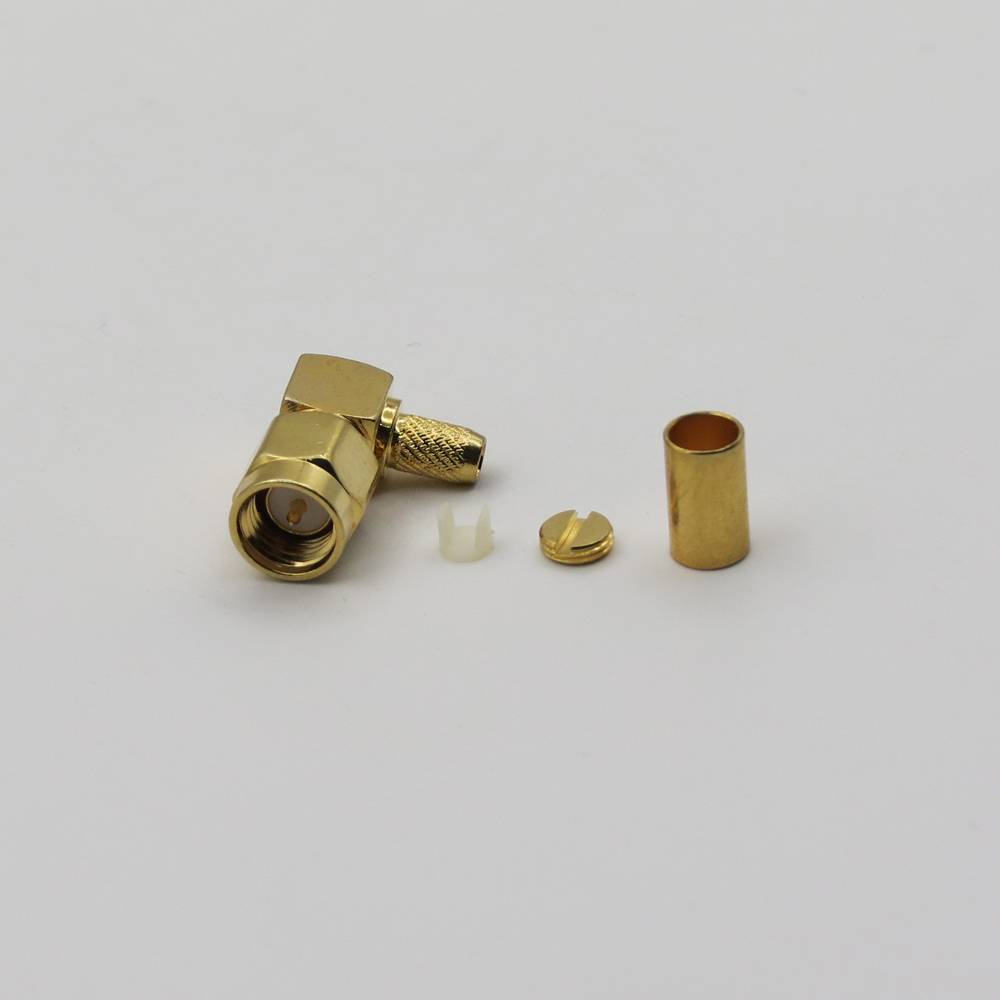

کانکتور SMA نری رایت 2.5C2V

توضیحات

کانکتور SMA نری رایت 2.5C2V برای کابل 2.5C2V یک کانکتور RF زاویه‌دار 90 درجه است که برای اتصال به کابل کواکسیال 2.5C2V طراحی شده است. این نوع کانکتور در کاربردهایی که نیاز به تغییر جهت کابل در فضای محدود یا کاهش فشار مکانیکی روی کابل وجود دارد، بسیار مفید است. در ادامه، جزئیات کامل را ارائه می‌دهم:

مشخصات کابل 2.5C2V:
• نوع: کابل کواکسیال انعطاف‌پذیر، معمولاً از استاندارد ژاپنی (JIS).
• امپدانس: 50 اهم (در برخی موارد 75 اهم، بسته به نوع خاص، اما برای SMA معمولاً 50 اهم است).
• قطر خارجی: حدود 4.2 میلی‌متر (بسته به سازنده ممکن است کمی متفاوت باشد).
• هادی مرکزی: مس خالص یا مس روکش‌دار (Solid یا Stranded).
• عایق: پلی‌اتیلن (PE).
• شیلد: بافت مسی یا مسی قلع‌اندود.
• روکش خارجی: PVC یا مواد مشابه مقاوم در برابر شرایط محیطی.
• بازه فرکانسی: معمولاً تا 1-3 گیگاهرتز (بسته به کیفیت کابل و کانکتور).
• کاربرد: در سیستم‌های تلویزیونی، آنتن‌ها، و ارتباطات RF با فرکانس پایین‌تر از کابل‌های پیشرفته‌تر مثل RG402 یا LMR.
2.5C2V یک کابل سبک و انعطاف‌پذیر است که در مقایسه با کابل‌های سنگین‌تر مثل RG58 یا LMR-300، قطر کمتری دارد و برای کاربردهای ساده‌تر مناسب است.

مشخصات کانکتور SMA نری رایت 2.5C2V:
• نوع: نری (Male)، یعنی دارای پین مرکزی و رزوه خارجی.
• طراحی: رایت انگل (Right Angle)، با زاویه 90 درجه.
• سازگاری: طراحی‌شده برای کابل‌های کواکسیال با قطر مشابه 2.5C2V (معمولاً برای کابل‌های نازک‌تر از RG58 مثل RG174 یا RG316 هم قابل استفاده است، اما باید با مشخصات کابل مطابقت داشته باشد).
• روش اتصال:
◦ Crimp: رایج‌ترین روش برای کابل‌های انعطاف‌پذیر مثل 2.5C2V، که شیلد و هادی با پرس متصل می‌شوند.
◦ Solder: در برخی مدل‌ها، هادی مرکزی لحیم می‌شود و شیلد کریمپ می‌شود.
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا.
◦ پین مرکزی: معمولاً با روکش طلا برای کاهش اتلاف سیگنال.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً بین 1.2 تا 1.35 (کمی بالاتر از مدل راسته به دلیل زاویه).
• بازه فرکانسی: تا 3 گیگاهرتز یا کمی بیشتر (محدود شده توسط کابل 2.5C2V).
• اتلاف سیگنال: کمی بیشتر از مدل راسته به دلیل طراحی زاویه‌دار.

مزایا:
• فضای محدود: زاویه 90 درجه برای نصب در جاهایی که فضای عمودی کم است، ایده‌آل است.
• انعطاف‌پذیری طراحی: فشار مکانیکی روی کابل را کاهش می‌دهد و نیاز به خم کردن کابل را حذف می‌کند.
• سازگاری گسترده: با بسیاری از تجهیزات RF که از SMA استفاده می‌کنند، سازگار است.

معایب:
• افت سیگنال بیشتر: نسبت به کانکتور راسته، اتلاف سیگنال کمی بالاتر است.
• محدودیت فرکانس: برای کاربردهای فرکانس بالا (مثلاً بالای 6 گیگاهرتز) به اندازه کابل‌های پیشرفته‌تر مثل RG402 مناسب نیست.

کاربردها:
• اتصال آنتن‌های کوچک (مثل آنتن‌های GPS یا GSM) به دستگاه‌ها.
• سیستم‌های RF ساده مثل گیرنده‌های تلویزیونی یا رادیویی.
• پروژه‌های DIY یا کاربردهای مخابراتی با کابل‌های سبک.

نصب کانکتور:
نصب کانکتور SMA نری رایت روی کابل 2.5C2V معمولاً با روش کریمپ انجام می‌شود:
1 آماده‌سازی کابل:
◦ با ابزار استریپر کواکسیال، روکش، شیلد و عایق را به طول مناسب برش دهید (معمولاً طبق دستورالعمل کانکتور).
◦ هادی مرکزی را برای اتصال به پین آماده کنید.
2 اتصال:
◦ پین مرکزی را روی هادی کریمپ یا لحیم کنید (بسته به مدل کانکتور).
◦ شیلد را داخل فرول (Ferrule) قرار داده و با ابزار کریمپ پرس کنید.
◦ بدنه کانکتور را محکم کنید.
3 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را بررسی کنید.
4 ابزار پیشنهادی: ابزار کریمپ کواکسیال (HEX Crimp Tool)، استریپر کابل، و هویه (در صورت نیاز).
نکته: مطمئن شوید کانکتور انتخابی با قطر و ساختار 2.5C2V (حدود 4.2 میلی‌متر) سازگار است، چون برخی کانکتورهای SMA برای کابل‌های ضخیم‌تر (مثل RG58) یا نازک‌تر (مثل RG174) طراحی شده‌اند.
