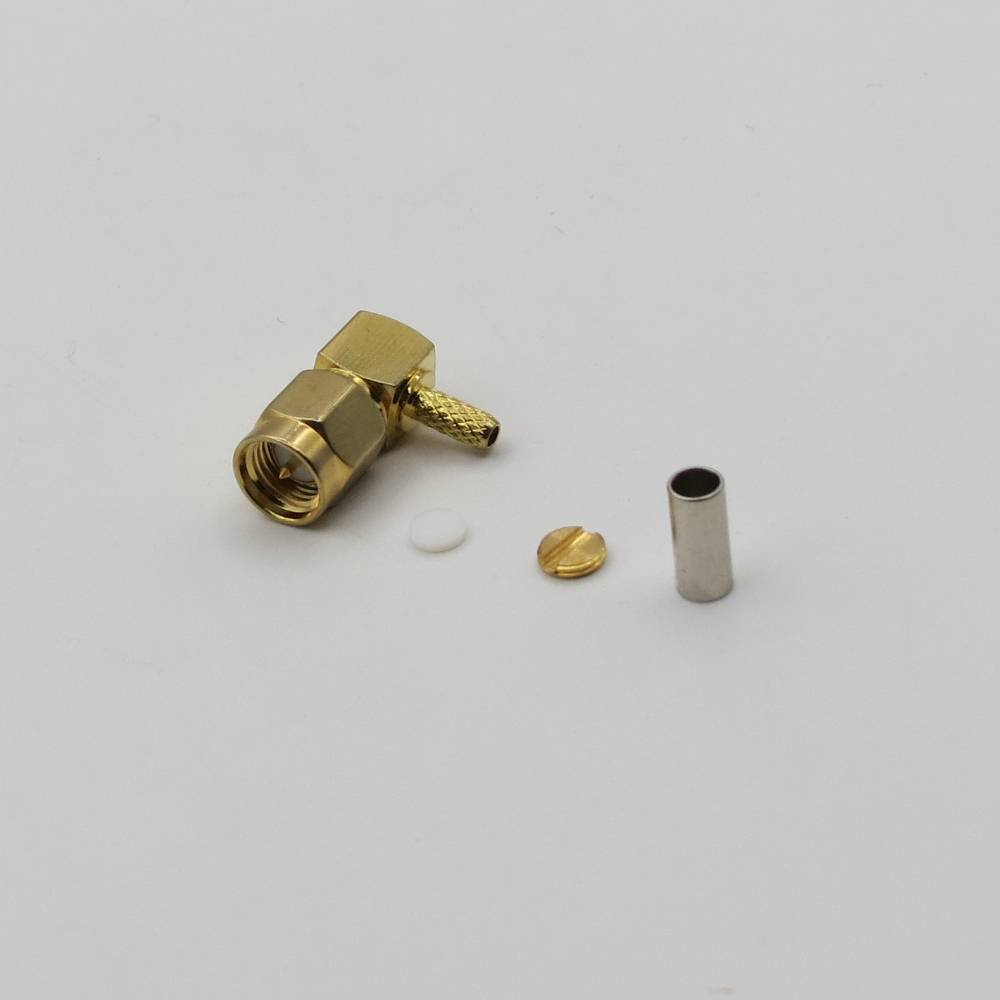

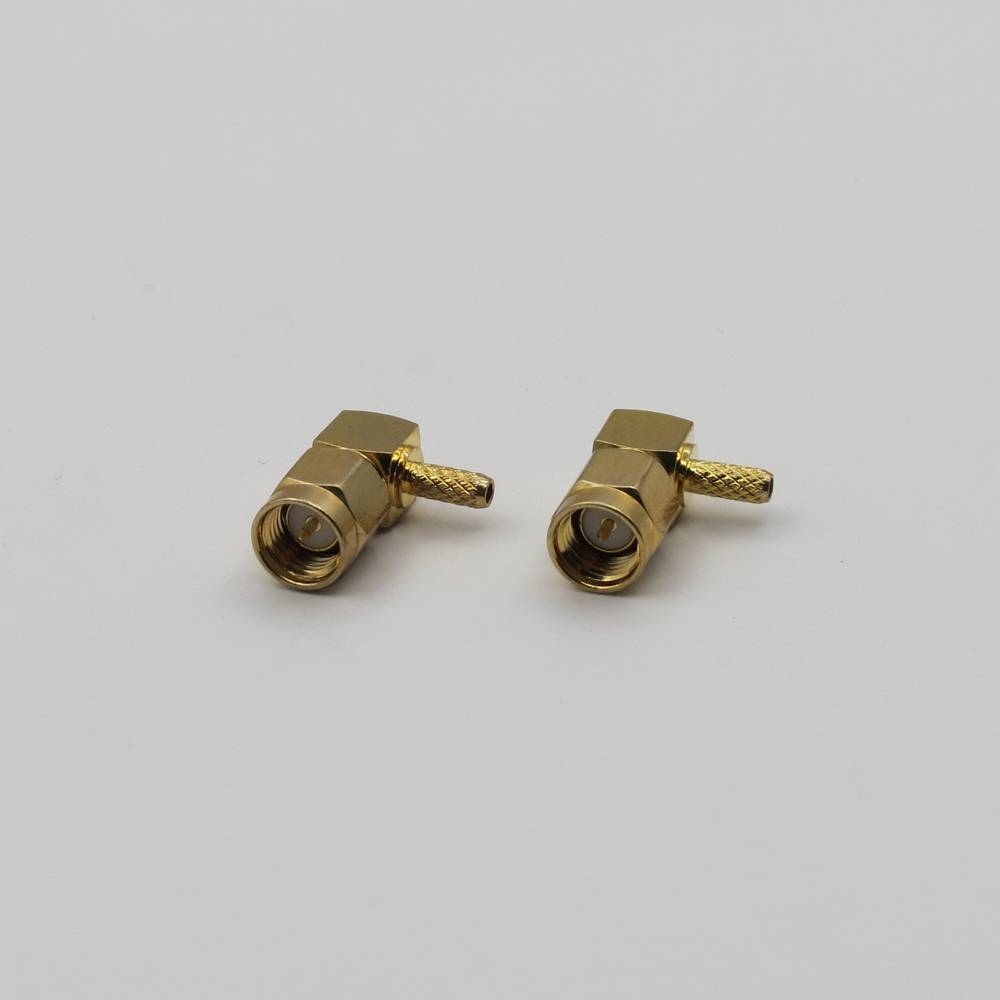

کانکتور SMA نری رایتRG316

توضیحات

کانکتور SMA نری رایتRG316 برای کابل RG316 یک کانکتور RF زاویه‌دار 90 درجه است که به صورت نری (Male) طراحی شده و برای اتصال به کابل کواکسیال RG316 مناسب است. این کانکتور برای کاربردهایی که نیاز به تغییر جهت کابل در فضاهای محدود دارند، ایده‌آل است.

مشخصات کابل RG316:
• نوع: کابل کواکسیال انعطاف‌پذیر با قطر کم.
• امپدانس: 50 اهم.
• قطر خارجی: حدود 2.5 میلی‌متر (0.098 اینچ).
• هادی مرکزی: مس روکش‌دار نقره (Silver-Plated Copper Clad Steel)، ساختار رشته‌ای (Stranded).
• عایق: PTFE (تفلون)، مقاوم در برابر حرارت و با اتلاف دی‌الکتریک پایین.
• شیلد: بافت مسی روکش‌دار نقره (Silver-Plated Copper Braid).
• روکش خارجی: FEP (Fluorinated Ethylene Propylene)، مقاوم در برابر حرارت و مواد شیمیایی.
• بازه فرکانسی: تا 3 گیگاهرتز (بسته به کانکتور و کیفیت مونتاژ).
• اتلاف سیگنال: حدود 0.55 دسی‌بل بر متر در 1 گیگاهرتز.
• دمای کاری: از -55 تا +200 درجه سانتی‌گراد.
RG316 به دلیل انعطاف‌پذیری، قطر کم و مقاومت بالا، برای کاربردهای RF در فضاهای محدود بسیار مناسب است.

مشخصات کانکتور SMA نری رایتRG316 :
• نوع: نری (Male)، یعنی دارای پین مرکزی و رزوه خارجی.
• طراحی: رایت انگل (Right Angle)، با زاویه 90 درجه.
• سازگاری: طراحی‌شده برای کابل RG316 (قطر 2.5 میلی‌متر).
• روش اتصال:
◦ Crimp: رایج‌ترین روش برای RG316، که شیلد و هادی با پرس متصل می‌شوند.
◦ Solder: در برخی مدل‌ها، هادی مرکزی لحیم می‌شود و شیلد کریمپ می‌شود.
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا.
◦ پین مرکزی: معمولاً با روکش طلا برای کاهش اتلاف سیگنال.
◦ عایق داخلی: PTFE یا مواد مشابه.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً بین 1.2 تا 1.35 (کمی بالاتر از مدل راسته به دلیل زاویه).
• بازه فرکانسی: تا 3 گیگاهرتز یا کمی بیشتر (محدود شده توسط کابل RG316).
• اتلاف سیگنال: کمی بیشتر از مدل راسته به دلیل طراحی زاویه‌دار.

مزایا:
• فضای فشرده: زاویه 90 درجه برای نصب در فضاهای محدود یا تغییر جهت کابل بدون خم کردن آن مناسب است.
• انعطاف‌پذیری: فشار مکانیکی روی کابل را کاهش می‌دهد.
• سازگاری: با تجهیزات RF که از کانکتور SMA مادگی استفاده می‌کنند، به خوبی کار می‌کند.

معایب:
• افت سیگنال بیشتر: نسبت به مدل راسته، اتلاف سیگنال کمی بالاتر است.
• محدودیت فرکانس: برای فرکانس‌های بالای 3 گیگاهرتز (مثل کاربردهای مایکروویو پیشرفته) به اندازه کابل‌های سنگین‌تر مثل RG402 مناسب نیست.

کاربردها:
• اتصال آنتن‌های کوچک (مثل GPS، Wi-Fi یا GSM) به ماژول‌های RF.
• سیستم‌های بی‌سیم در فضاهای محدود.
• پروژه‌های RF که نیاز به کابل انعطاف‌پذیر و کانکتور زاویه‌دار دارند.

نصب کانکتور:
نصب کانکتور SMA نری رایت روی RG316 معمولاً با روش کریمپ انجام می‌شود:
1 آماده‌سازی کابل:
◦ با ابزار استریپر کواکسیال (متناسب با RG316)، روکش، شیلد و عایق را به طول مناسب برش دهید.
◦ هادی مرکزی را برای اتصال به پین آماده کنید.
2 اتصال:
◦ پین مرکزی را روی هادی کریمپ یا لحیم کنید (بسته به مدل کانکتور).
◦ شیلد را داخل فرول (Ferrule) قرار داده و با ابزار کریمپ پرس کنید.
◦ بدنه کانکتور را به کابل متصل کنید.
3 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را بررسی کنید.
4 ابزار پیشنهادی: ابزار کریمپ کواکسیال (HEX Crimp Tool برای RG316)، استریپر کابل، و هویه (در صورت نیاز).
نکته: مطمئن شوید کانکتور انتخابی با قطر RG316 (2.5 میلی‌متر) سازگار است، زیرا برخی مدل‌ها برای کابل‌های ضخیم‌تر (مثل RG58) یا نازک‌تر طراحی شده‌اند.
