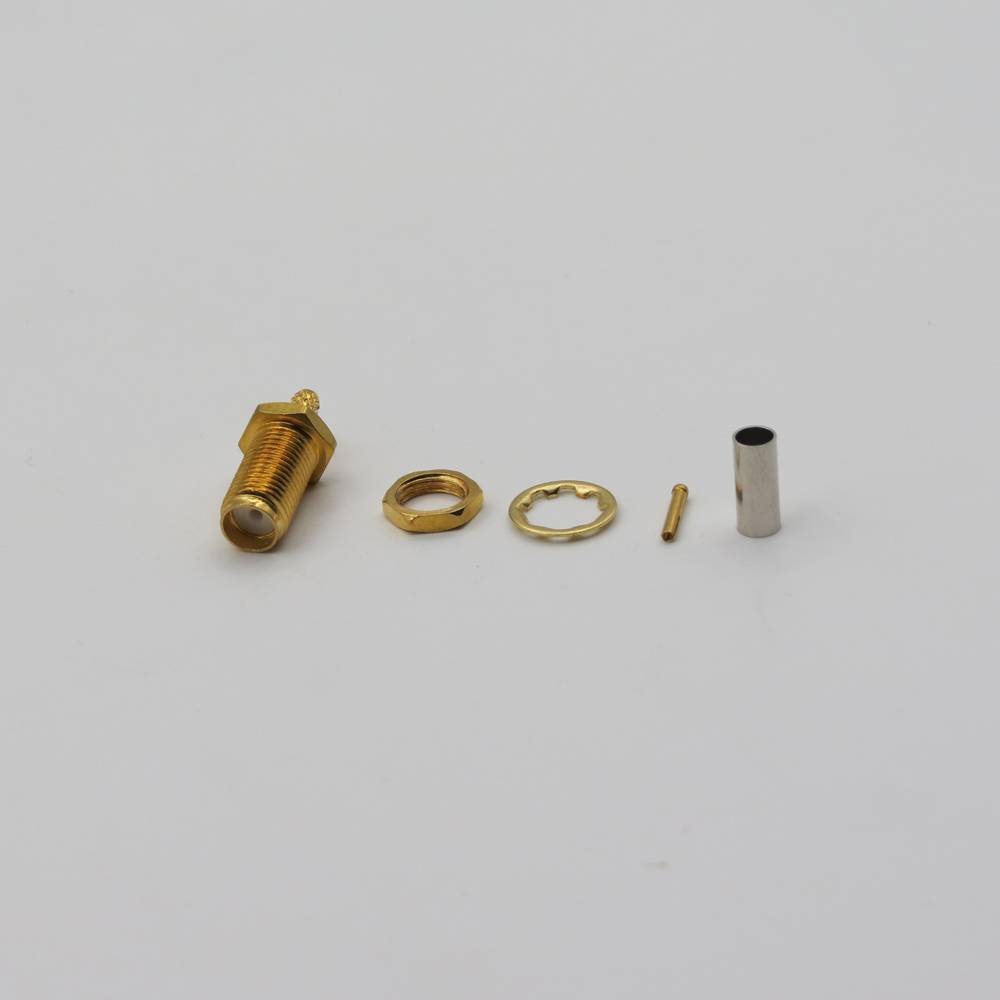

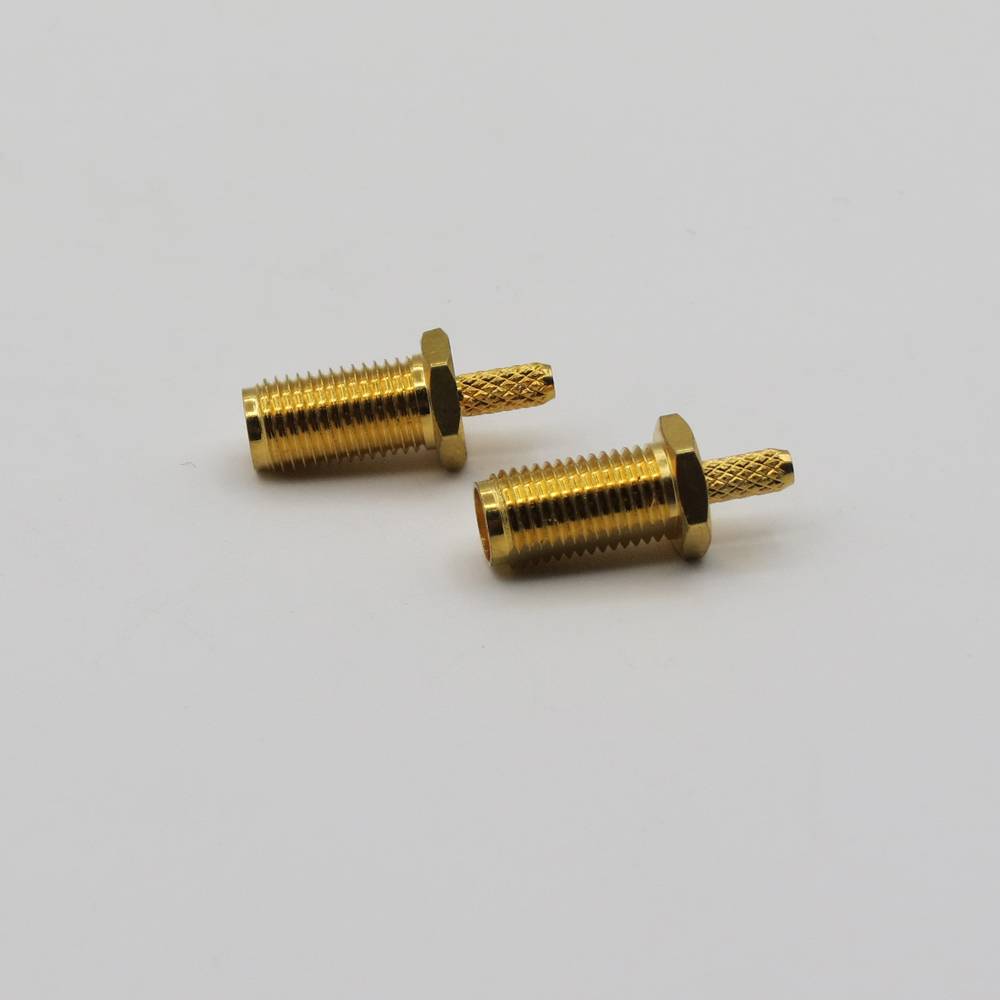

کانکتور SMA مادگی راسته سرکابلی پنلی مهره ای RG316.

توضیحات

کانکتور SMA مادگی راسته پنلی RG316 برای کابل RG316 است. این کانکتور یک نوع کانکتور RF است که به صورت مادگی (Female) و راسته (Straight) طراحی شده و برای نصب روی پنل (Panel Mount) و اتصال به کابل کواکسیال RG316 مناسب است. در ادامه، جزئیات کامل را ارائه می‌دهم:

مشخصات کابل RG316:
• نوع: کابل کواکسیال انعطاف‌پذیر با قطر کم.
• امپدانس: 50 اهم.
• قطر خارجی: حدود 2.5 میلی‌متر (0.098 اینچ).
• هادی مرکزی: مس روکش‌دار نقره (Silver-Plated Copper Clad Steel) با ساختار رشته‌ای (Stranded).
• عایق: PTFE (تفلون)، مقاوم در برابر حرارت و با اتلاف دی‌الکتریک پایین.
• شیلد: بافت مسی روکش‌دار نقره (Silver-Plated Copper Braid) برای محافظت در برابر تداخل.
• روکش خارجی: FEP (Fluorinated Ethylene Propylene)، مقاوم در برابر حرارت و مواد شیمیایی.
• بازه فرکانسی: تا 3 گیگاهرتز (بسته به کانکتور و کیفیت مونتاژ).
• اتلاف سیگنال: حدود 0.55 دسی‌بل بر متر در 1 گیگاهرتز.
• دمای کاری: از -55 تا +200 درجه سانتی‌گراد.
RG316 به دلیل قطر کم، انعطاف‌پذیری و مقاومت حرارتی بالا، برای کاربردهای فرکانس بالا و فضاهای محدود بسیار مناسب است.

مشخصات کانکتور SMA مادگی راسته پنلی RG316 :
• نوع: مادگی (Female)، یعنی دارای سوکت مرکزی (بدون پین) و رزوه داخلی.
• طراحی:
◦ راسته (Straight): بدون زاویه.
◦ پنلی (Panel Mount): دارای فلنج یا مهره برای نصب ثابت روی پنل یا بدنه دستگاه.
• سازگاری: طراحی‌شده برای کابل RG316 (قطر 2.5 میلی‌متر).
• روش اتصال:
◦ Crimp: رایج‌ترین روش برای RG316، که شیلد و هادی با پرس متصل می‌شوند.
◦ Solder: در برخی مدل‌ها، هادی مرکزی لحیم می‌شود و شیلد کریمپ می‌شود.
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا.
◦ سوکت مرکزی: معمولاً با روکش طلا برای انتقال بهتر سیگنال.
◦ عایق داخلی: PTFE یا مواد مشابه.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً زیر 1.2 برای فرکانس‌های تا 3 گیگاهرتز.
• بازه فرکانسی: تا 3 گیگاهرتز یا کمی بیشتر (محدود شده توسط کابل RG316).
• نوع نصب پنلی:
◦ 2-Hole Flange: با دو سوراخ برای پیچ.
◦ 4-Hole Flange: با چهار سوراخ برای استحکام بیشتر.
◦ Bulkhead: با مهره برای نصب در سوراخ پنل.

مزایا:
• نصب ثابت: طراحی پنلی برای اتصال دائمی به بدنه دستگاه یا جعبه مناسب است.
• فضای کم: قطر کم RG316 و طراحی راسته برای کاربردهای فشرده ایده‌آل است.
• مقاومت بالا: ترکیب RG316 و کانکتور SMA برای شرایط محیطی سخت (حرارت، رطوبت) مناسب است.

معایب:
• محدودیت فرکانس: نسبت به کابل‌های سنگین‌تر مثل RG402، حداکثر فرکانس کمتری دارد (تا 3 گیگاهرتز).
• نصب دقیق: نیاز به ابزار مناسب برای کریمپ یا لحیم‌کاری دارد تا عملکرد بهینه حفظ شود.

کاربردها:
• اتصال کابل RG316 به دستگاه‌هایی با پورت SMA نری (مثل ماژول‌های RF، رادیوها).
• سیستم‌های GPS، Wi-Fi، یا آنتن‌های کوچک.
• نصب روی پنل تجهیزات تست RF یا جعبه‌های مخابراتی.

نصب کانکتور:
نصب کانکتور SMA مادگی راسته پنلی روی RG316 معمولاً با روش کریمپ انجام می‌شود:
1 آماده‌سازی کابل:
◦ با ابزار استریپر کواکسیال (متناسب با RG316)، روکش، شیلد و عایق را به طول مناسب برش دهید.
◦ هادی مرکزی را برای اتصال به سوکت آماده کنید.
2 اتصال:
◦ هادی مرکزی را به سوکت کانکتور کریمپ یا لحیم کنید (بسته به مدل).
◦ شیلد را داخل فرول (Ferrule) قرار داده و با ابزار کریمپ پرس کنید.
◦ بدنه کانکتور را به کابل متصل کنید.
3 نصب روی پنل:
◦ کانکتور را در سوراخ پنل قرار دهید و با پیچ (برای فلنج) یا مهره (برای Bulkhead) محکم کنید.
4 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را بررسی کنید.
5 ابزار پیشنهادی: ابزار کریمپ کواکسیال (HEX Crimp Tool برای RG316)، استریپر کابل، و هویه (در صورت نیاز).
نکته: مطمئن شوید سایز فرول و سوکت کانکتور با قطر RG316 (2.5 میلی‌متر) سازگار است.
