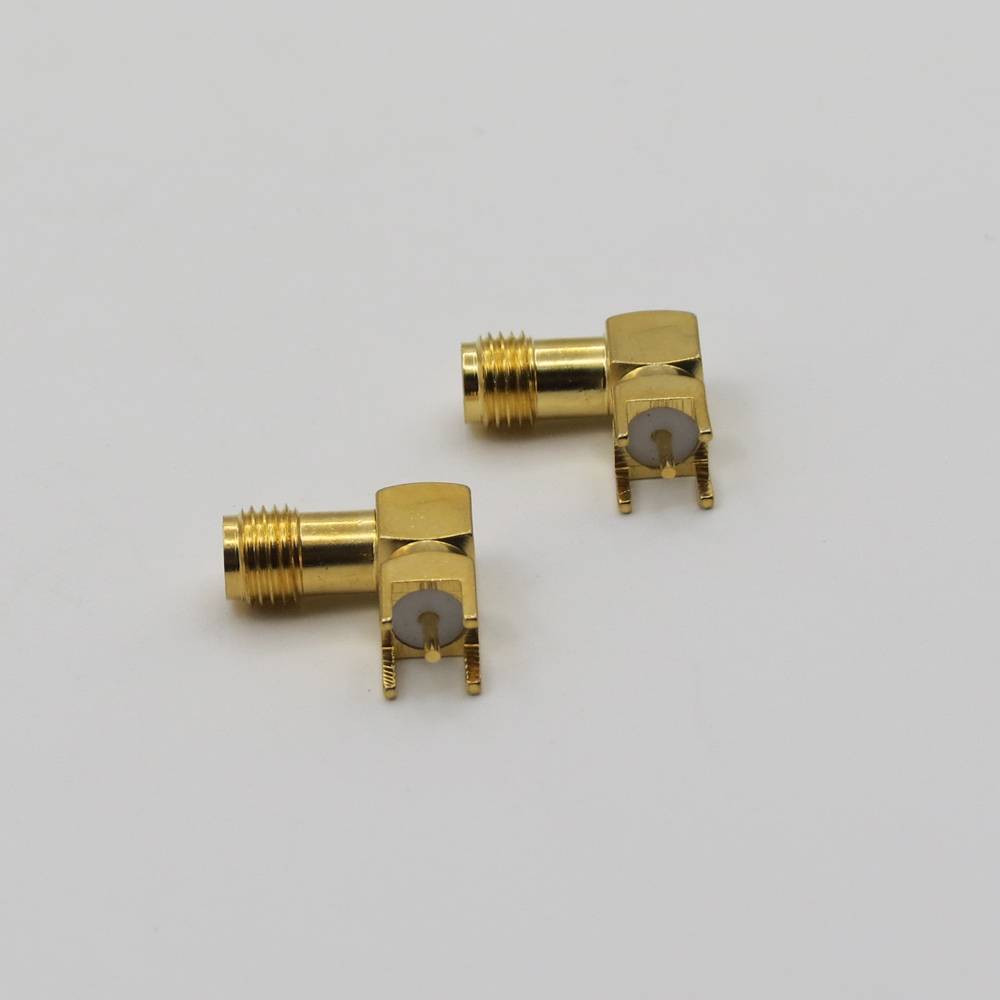

کانکتور SMA مادگی رایت روبردی

توضیحات

کانکتور SMA مادگی رایت روبردی این کانکتور یک نوع کانکتور RF زاویه‌دار 90 درجه و مادگی (Female) است که برای نصب مستقیم روی برد مدار چاپی (PCB) طراحی شده و نیازی به اتصال به کابل ندارد.
• نوع: مادگی (Female)، یعنی دارای سوکت مرکزی (بدون پین) و رزوه داخلی برای اتصال به کانکتور SMA نری.
• طراحی:
◦ رایت انگل (Right Angle): زاویه 90 درجه بین سوکت و پایه‌های اتصال به PCB.
◦ روبردی (PCB Mount): برای لحیم‌کاری مستقیم روی برد مدار چاپی.
• امپدانس: 50 اهم (استاندارد برای کانکتورهای SMA).

• روش نصب:
◦ Through-Hole: پایه‌ها از سوراخ‌های برد عبور کرده و لحیم می‌شوند (رایج‌تر).
◦ Surface Mount (SMT): پایه‌ها روی سطح برد لحیم می‌شوند (کمتر رایج برای رایت انگل).

• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا برای مقاومت در برابر خوردگی.
◦ سوکت مرکزی: معمولاً با روکش طلا برای انتقال بهتر سیگنال.
◦ عایق داخلی: PTFE یا مواد مشابه با مقاومت حرارتی بالا.

• VSWR (نسبت موج ایستاده ولتاژ): معمولاً بین 1.2 تا 1.35 (کمی بالاتر از مدل راسته به دلیل زاویه).
• بازه فرکانسی: تا 18 گیگاهرتز (بسته به کیفیت ساخت و طراحی PCB، اما در عمل ممکن است به دلیل زاویه تا 12.4 گیگاهرتز بهینه باشد).
• جریان/ولتاژ: معمولاً تا 335 ولت RMS و جریان پایین (بسته به طراحی).

مزایا:
• فضای فشرده: زاویه 90 درجه برای نصب روی PCB در جاهایی که ارتفاع محدود است، مناسب است.
• اتصال مستقیم: نیازی به کابل واسطه ندارد و سیگنال مستقیماً از برد منتقل می‌شود.
• کاربرد گسترده: با کانکتورهای SMA نری (مثل کابل‌های RG316 یا RG402) سازگار است.

معایب:
• افت سیگنال بیشتر: طراحی زاویه‌دار نسبت به مدل راسته کمی اتلاف سیگنال بیشتری دارد.
• پیچیدگی نصب: نیاز به دقت در لحیم‌کاری و طراحی PCB برای حفظ امپدانس 50 اهم.

کاربردها:
• ماژول‌های RF مثل فرستنده/گیرنده‌های Wi-Fi، GPS، یا بلوتوث.
• آنتن‌های روبردی در سیستم‌های بی‌سیم.
• تجهیزات تست RF که نیاز به اتصال خارجی از طریق SMA دارند.
• طراحی‌های فشرده در الکترونیک که فضای عمودی محدود است.

نصب کانکتور SMA مادگی رایت روبردی :

نصب کانکتور SMA مادگی رایت روبردی روی PCB به صورت زیر انجام می‌شود:
1 طراحی PCB:
◦ محل نصب کانکتور را با پدهای مناسب (برای Through-Hole یا SMT) طراحی کنید.
◦ مسیرهای سیگنال را با امپدانس 50 اهم تطبیق دهید (عرض و فاصله خطوط مهم است).
2 لحیم‌کاری:
◦ برای Through-Hole: پایه‌ها را در سوراخ‌ها قرار داده و با هویه لحیم کنید.
◦ برای SMT: کانکتور را روی پدها قرار داده و با فرآیند Reflow یا هویه دستی لحیم کنید.
3 کنترل کیفیت: اتصال الکتریکی و عدم وجود اتصال کوتاه را با مولتی‌متر بررسی کنید.
4 ابزار پیشنهادی: هویه با نوک ریز، فلاکس لحیم‌کاری، و در صورت SMT، کوره Reflow.
نکته: اگر از مدل Through-Hole استفاده می‌کنید، معمولاً 4 یا 5 پایه (1 پایه سیگنال و بقیه برای زمین) دارد که باید به درستی به لایه‌های زمین (Ground Plane) متصل شوند.

تفاوت با مدل متصل به کابل:
برخلاف کانکتورها

SMA که به کابل (مثل RG316) متصل می‌شوند، این مدل روبردی مستقیماً روی PCB نصب می‌شود و برای اتصال به کابل‌های خارجی (با کانکتور SMA نری) استفاده می‌شود.
