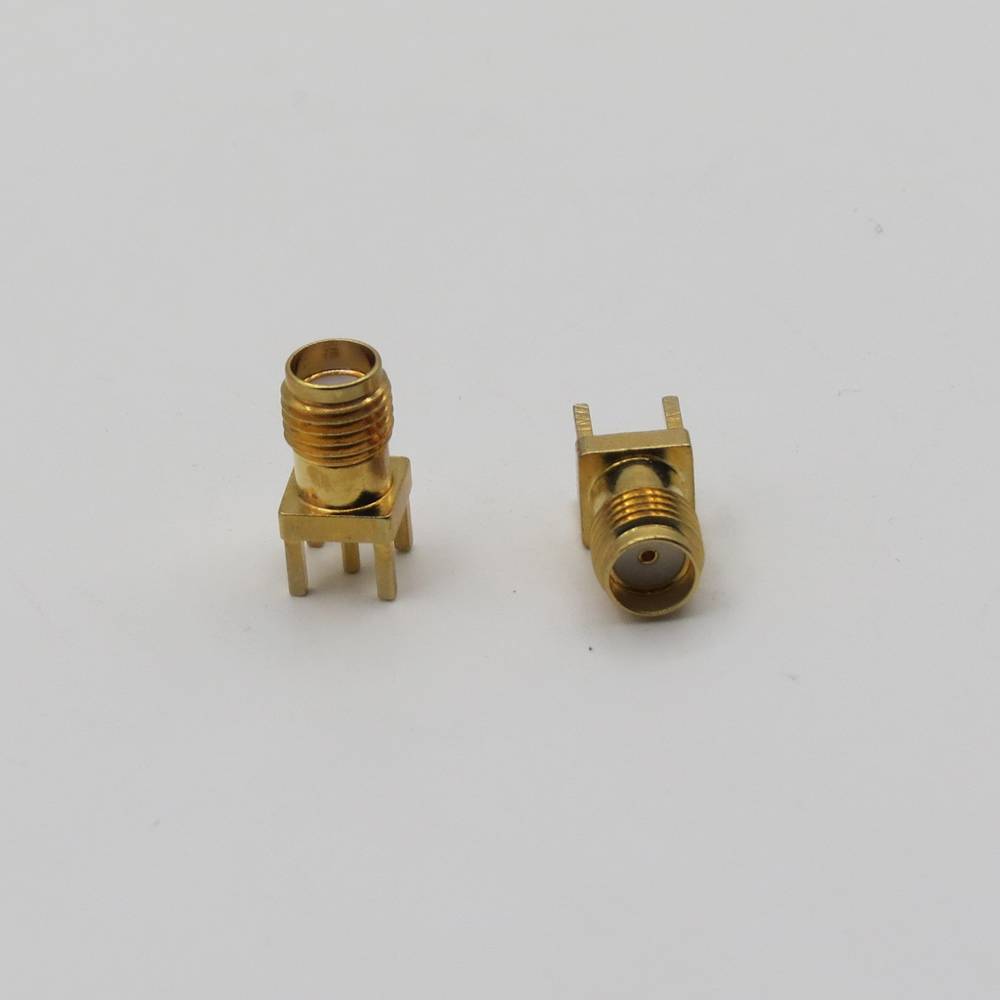

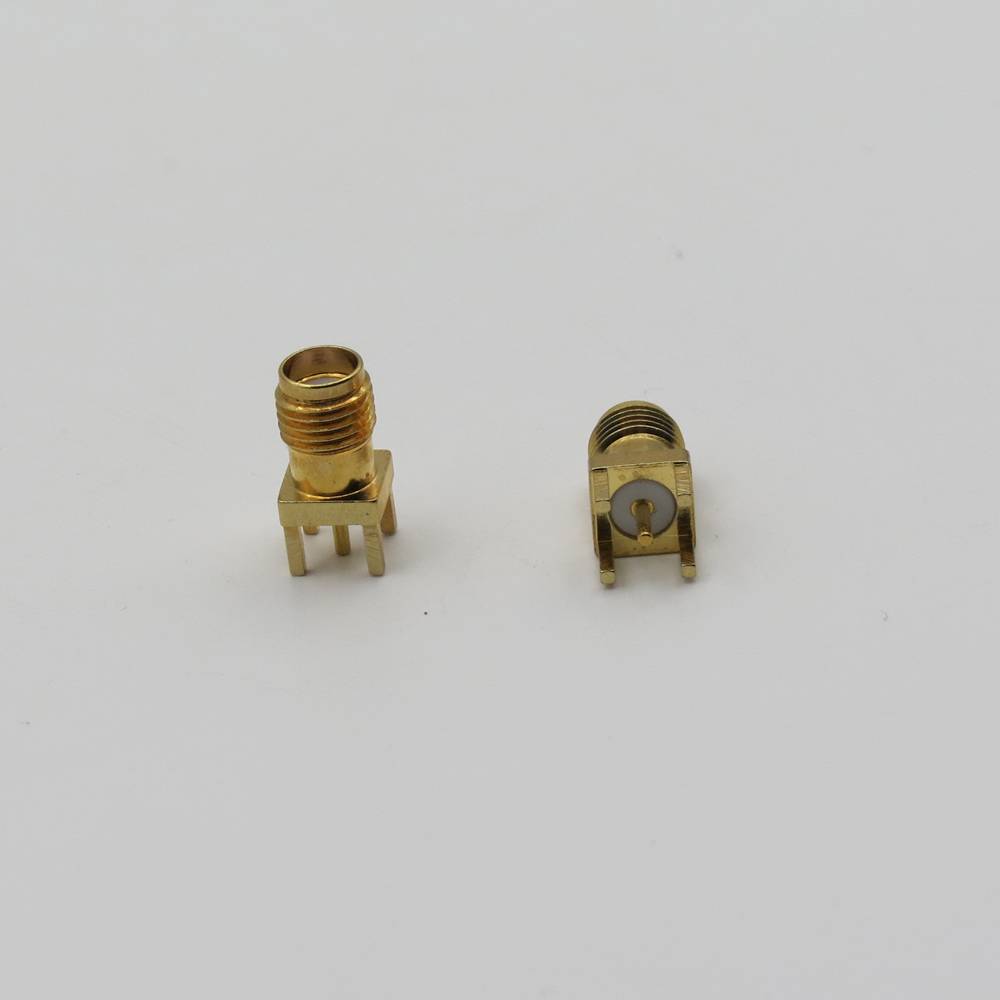

کانکتور SMA مادگی راسته روبردی

توضیحات

کانکتور SMA مادگی راسته روبردی (Straight Female SMA PCB Mount Connector) یک کانکتور RF است که به صورت مادگی (Female) و راسته (Straight) طراحی شده و برای نصب مستقیم روی برد مدار چاپی (PCB) مناسب است. این کانکتور برای اتصال به کانکتورهای SMA نری (مثلاً متصل به کابل) استفاده می‌شود و نیازی به کابل واسطه ندارد.

مشخصات کانکتور SMA مادگی راسته روبردی:
• نوع: مادگی (Female)، یعنی دارای سوکت مرکزی (بدون پین) و رزوه داخلی برای اتصال به کانکتور SMA نری.
• طراحی:
◦ راسته (Straight): بدون زاویه، عمود بر سطح PCB.
◦ روبردی (PCB Mount): برای لحیم‌کاری مستقیم روی برد مدار چاپی.
•کانکتور SMA مادگی راسته روبردی (استاندارد برای کانکتورهای SMA).
• روش نصب:
◦ Through-Hole: پایه‌ها از سوراخ‌های برد عبور کرده و لحیم می‌شوند (رایج‌تر).
◦ Surface Mount (SMT): پایه‌ها روی سطح برد لحیم می‌شوند (کمتر رایج برای مدل راسته سنگین‌تر).
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا برای مقاومت در برابر خوردگی.
◦ سوکت مرکزی: معمولاً با روکش طلا برای انتقال بهتر سیگنال.
◦ عایق داخلی: PTFE یا مواد مشابه با مقاومت حرارتی بالا.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً زیر 1.2 برای فرکانس‌های بالا (بهینه‌تر از مدل رایت انگل به دلیل طراحی مستقیم).
• بازه فرکانسی: تا 18 گیگاهرتز (بسته به کیفیت ساخت و طراحی PCB).
• جریان/ولتاژ: معمولاً تا 335 ولت RMS و جریان پایین (بسته به طراحی).

مزایا:
• عملکرد بهینه: طراحی راسته کمترین اتلاف سیگنال را در مقایسه با مدل رایت انگل فراهم می‌کند.
• اتصال مستقیم: سیگنال بدون واسطه کابل از برد منتقل می‌شود.
• پایداری: نصب عمودی روی PCB استحکام مکانیکی خوبی ارائه می‌دهد.
• سازگاری: با کانکتورهای SMA نری (مثل کابل‌های RG316، RG402) به خوبی کار می‌کند.

معایب:
• فضای عمودی: نیاز به ارتفاع بیشتری روی PCB دارد (برخلاف مدل رایت انگل که افقی‌تر است).
• پیچیدگی طراحی: نیاز به طراحی دقیق PCB برای تطبیق امپدانس و جلوگیری از تداخل.

کاربردها:
• ماژول‌های RF مثل فرستنده/گیرنده‌های Wi-Fi، GPS، یا بلوتوث.
• اتصال آنتن‌های خارجی به بردهای مدار چاپی.
• تجهیزات تست RF که نیاز به پورت SMA دارند.
• طراحی‌های الکترونیکی که فضای افقی کافی برای مدل راسته وجود دارد.

نصب کانکتور:
نصب کانکتور SMA مادگی راسته روبردی روی PCB به صورت زیر انجام می‌شود:
1 طراحی PCB:
◦ محل نصب کانکتور را با پدهای مناسب (برای Through-Hole یا SMT) طراحی کنید.
◦ مسیرهای سیگنال را با امپدانس 50 اهم تطبیق دهید (عرض و فاصله خطوط مهم است).
◦ لایه زمین (Ground Plane) را برای اتصال پایه‌های زمین کانکتور در نظر بگیرید.
2 لحیم‌کاری:
◦ برای Through-Hole: پایه‌ها (معمولاً 4 یا 5 پایه شامل 1 سیگنال و بقیه زمین) را در سوراخ‌ها قرار داده و با هویه لحیم کنید.
◦ برای SMT: کانکتور را روی پدها قرار داده و با فرآیند Reflow یا هویه دستی لحیم کنید.
3 کنترل کیفیت: اتصال الکتریکی و عدم وجود اتصال کوتاه را با مولتی‌متر بررسی کنید.
4 ابزار پیشنهادی: هویه با نوک ریز، فلاکس لحیم‌کاری، و در صورت SMT، کوره Reflow.
نکته: پایه‌های زمین باید به لایه زمین PCB متصل شوند تا امپدانس و محافظت در برابر تداخل حفظ شود.

تفاوت با مدل رایت روبردی:
• راسته (Straight): عمود بر PCB، مناسب برای فضاهایی که ارتفاع مشکلی ندارد، با اتلاف سیگنال کمتر.
• رایت (Right Angle): زاویه 90 درجه، مناسب برای فضاهای کم‌ارتفاع، اما با اتلاف سیگنال کمی بیشتر.
