کانکتور SMA مادگی پنلی چهار سوراخه تفلون بلند پین کوتاه

توضیحات

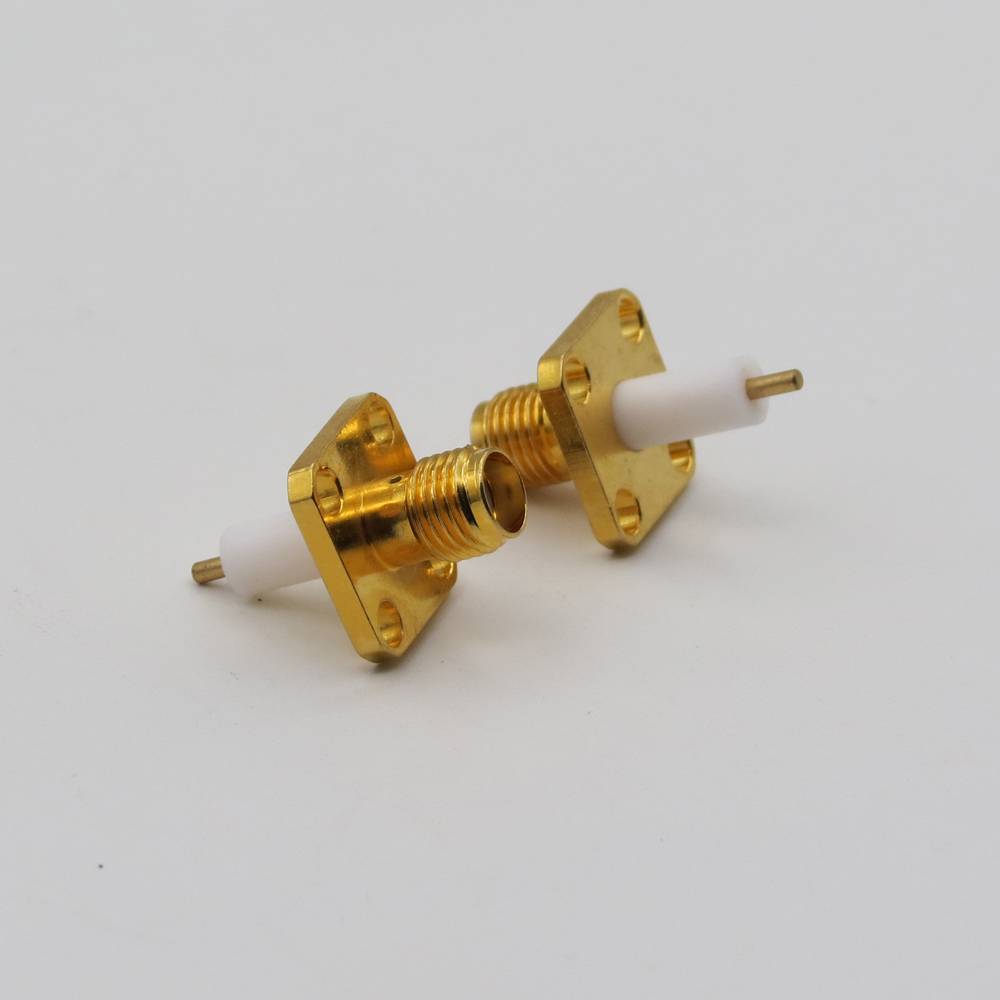

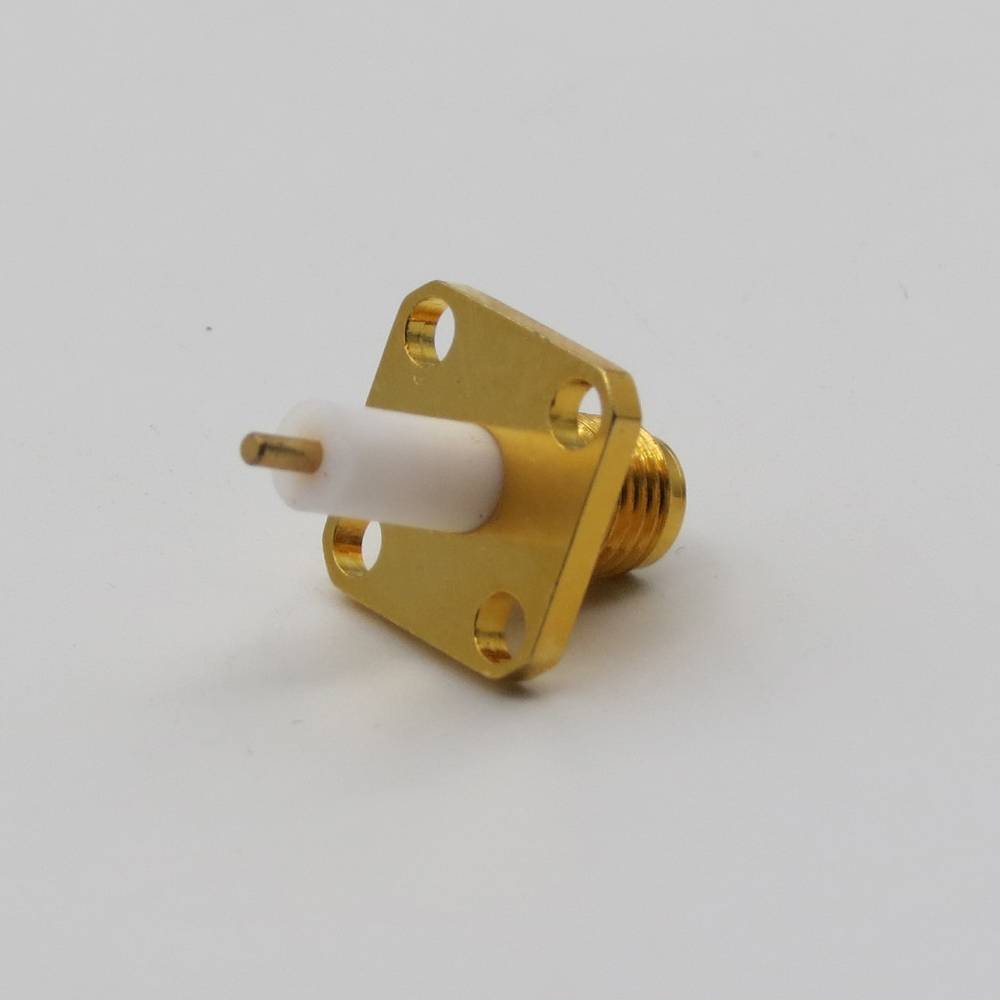

کانکتور SMA مادگی روپنلی چهار سوراخ ۱۲*۱۲ با تفلون بلند (SMA Female 4-Hole Panel Mount Long PTFE) یک کانکتور RF است که برای نصب روی پنل با فلنج چهار سوراخ طراحی شده و به کابل‌های کواکسیال متصل می‌شود. این کانکتور به دلیل استفاده از عایق تفلون (PTFE) بلند، عملکرد الکتریکی و حرارتی بهتری دارد و برای کاربردهای فرکانس بالا مناسب است.

مشخصات کانکتور SMA مادگی روپنلی چهار سوراخ ۱۲*۱۲ تفلون بلند:
• نوع: مادگی (Female)، یعنی دارای سوکت مرکزی (بدون پین) و رزوه داخلی برای اتصال به کانکتور SMA نری.
• طراحی:
◦ روپنلی (Panel Mount): با فلنج چهار سوراخ برای نصب ثابت روی پنل.
◦ ابعاد فلنج: ۱۲*۱۲ میلی‌متر (فاصله سوراخ‌ها و ابعاد فلنج).
◦ تفلون بلند: عایق PTFE با طول بیشتر از استاندارد، که باعث افزایش استقامت و جداسازی بهتر سیگنال می‌شود.
• امپدانس: 50 اهم (استاندارد برای کانکتورهای SMA).
• روش اتصال به کابل:
◦ Solder: لحیم‌کاری برای هادی مرکزی و شیلد (رایج برای کابل‌های نیمه‌سخت مثل RG402).
◦ Crimp: پرس برای کابل‌های انعطاف‌پذیر (مثل RG316 یا RG58، بسته به مدل).
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا برای مقاومت در برابر خوردگی.
◦ سوکت مرکزی: معمولاً با روکش طلا برای انتقال بهتر سیگنال.
◦ عایق: PTFE (تفلون) بلند، مقاوم در برابر حرارت و اتلاف دی‌الکتریک پایین.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً زیر 1.2 برای فرکانس‌های بالا.
• بازه فرکانسی: تا 18 گیگاهرتز (بسته به کابل متصل و کیفیت ساخت).
• دمای کاری: معمولاً از -65 تا +165 درجه سانتی‌گراد (به دلیل استفاده از تفلون).

مزایا:
• استحکام مکانیکی: فلنج چهار سوراخ (۱۲*۱۲ میلی‌متر) اتصال محکمی به پنل فراهم می‌کند.
• عملکرد بالا: تفلون بلند عایق‌بندی بهتری ایجاد کرده و برای فرکانس‌های بالا مناسب است.
• مقاومت محیطی: تفلون PTFE مقاومت خوبی در برابر حرارت، رطوبت و مواد شیمیایی دارد.
• کاربرد گسترده: با کابل‌های مختلف (مثل RG316، RG402، RG58) سازگار است.

معایب:
• نصب پیچیده‌تر: نیاز به لحیم‌کاری یا کریمپ دقیق دارد.
• فضای بیشتر: فلنج ۱۲*۱۲ میلی‌متر فضای بیشتری نسبت به مدل‌های دو سوراخ اشغال می‌کند.

کاربردها:
• اتصال کابل‌های RF به دستگاه‌ها در سیستم‌های مخابراتی (مثل آنتن‌ها، GPS، Wi-Fi).
• تجهیزات تست RF (مثل اسیلوسکوپ یا تحلیل‌گر طیف).
• نصب روی جعبه‌ها یا پنل‌های فلزی در پروژه‌های الکترونیکی و مایکروویو.

نصب کانکتور:
نصب این کانکتور به کابل و پنل به صورت زیر انجام می‌شود:
1 آماده‌سازی کابل:
◦ کابل (مثل RG316 یا RG402) را با ابزار استریپر کواکسیال برش دهید تا هادی مرکزی، عایق و شیلد جدا شوند.
◦ طول‌ها باید با مشخصات کانکتور (در دفترچه راهنما) مطابقت داشته باشد.
2 اتصال به کابل:
◦ لحیمی: هادی مرکزی را به سوکت لحیم کنید و شیلد را به بدنه کانکتور متصل کنید.
◦ کریمپ: اگر مدل کریمپ باشد، شیلد را با فرول پرس کنید.
3 نصب روی پنل:
◦ کانکتور را در سوراخ پنل قرار دهید و با ۴ پیچ (مناسب برای فلنج ۱۲*۱۲ میلی‌متر) محکم کنید.
4 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را بررسی کنید.
5 ابزار پیشنهادی: هویه با دمای کنترل‌شده، ابزار کریمپ (برای مدل کریمپ)، و پیچ‌گوشتی کوچک.
نکته: نوع کابل (مثلاً RG316، RG402) باید با کانکتور سازگار باشد؛ هنگام خرید، این موضوع را مشخص کنید.
