کانکتور SMA مادگی پنلی 4 سوراخه تفلون کوتاه

توضیحات

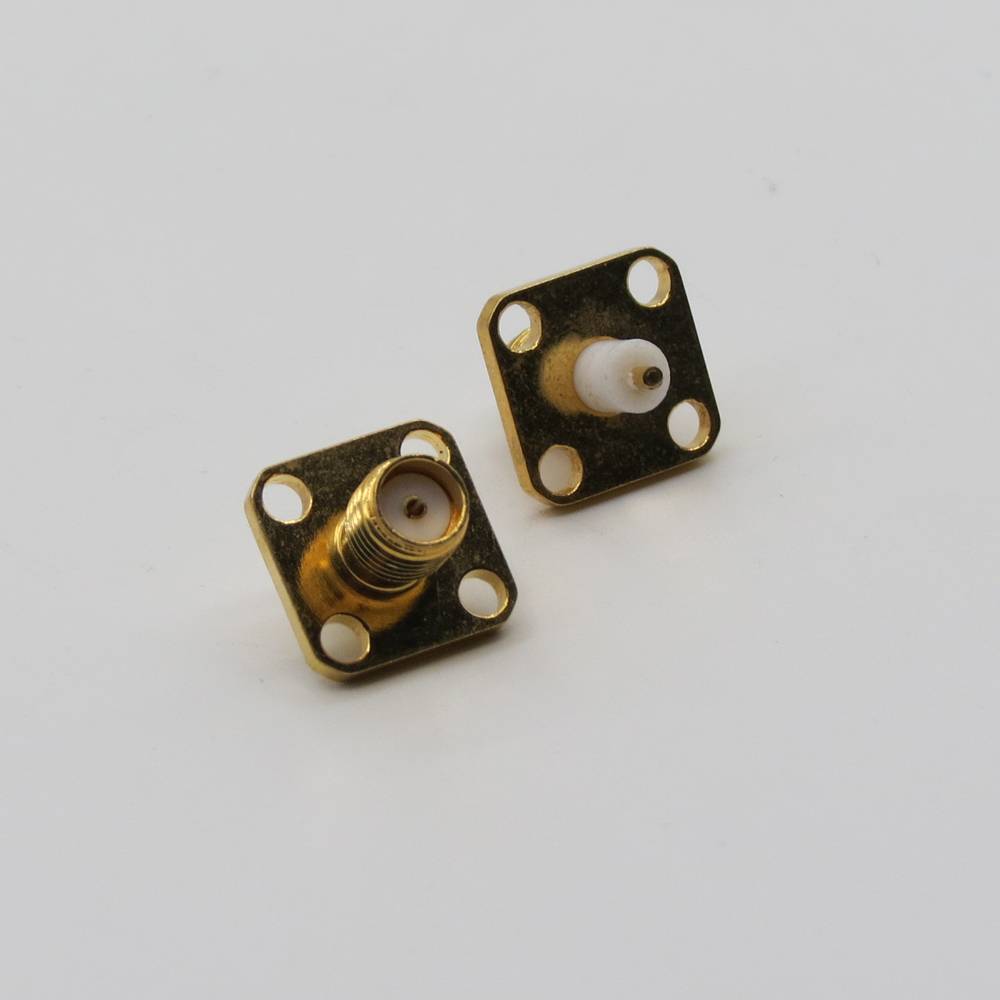

کانکتور SMA مادگی پنلی 4 سوراخه تفلون کوتاه یک کانکتور کواکسیال از نوع SMA (SubMiniature version A) است که به‌صورت مادگی (Female) طراحی شده و دارای فلنج با چهار سوراخ برای نصب ثابت روی پنل یا بدنه تجهیزات است. این نوع کانکتور به دلیل اندازه کوچک، اتصال رزوه‌ای محکم و عملکرد عالی در فرکانس‌های بالا (تا ۱۸ گیگاهرتز)، در کاربردهای RF مانند آنتن‌ها، تجهیزات بی‌سیم، ماژول‌های مخابراتی و سیستم‌های تست بسیار استفاده می‌شود. طراحی چهار سوراخ آن ثبات بیشتری نسبت به مدل‌های دو سوراخ یا Bulkhead فراهم می‌کند و برای نصب در محیط‌هایی که لرزش یا فشار مکانیکی وجود دارد، مناسب است.

مشخصات کلی کانکتور SMA مادگی پنلی 4 سوراخه تفلون کوتاه :

• نوع: مادگی (Female) با سوکت مرکزی
• نصب: پنلی با فلنج چهار سوراخ (4-Hole Flange)
• امپدانس: ۵۰ اهم (استاندارد برای SMA)
• فرکانس کاری: تا ۱۸ گیگاهرتز (بسته به کیفیت و طراحی)
• تحمل توان: معمولاً تا ۵۰۰ وات در فرکانس‌های پایین (بسته به شرایط)
• اتصال کابل: بسته به مدل، ممکن است برای کابل‌های خاصی مثل RG174، RG316، RG58 یا حتی کابل‌های نیمه‌سخت (Semi-Rigid) طراحی شده باشد.
• ابعاد فلنج: معمولاً حدود ۱۲.۷ میلی‌متر × ۱۲.۷ میلی‌متر (نیم اینچ مربع) با ۴ سوراخ در گوشه‌ها برای پیچ‌های کوچک (مثلاً M2 یا #2-56).
• کاربرد: ارتباطات بی‌سیم، آنتن‌ها، تجهیزات RF، اتصال به PCB

نصب:
• برای اتصال کابل، معمولاً از روش لحیم‌کاری (Solder) یا پرس (Crimp) استفاده می‌شود، بسته به طراحی کانکتور.
• فلنج چهار سوراخ با پیچ‌های کوچک به پنل یا جعبه تجهیزات محکم می‌شود، که اتصال مکانیکی قوی‌تری نسبت به مدل‌های Bulkhead (تک‌مهره) ایجاد می‌کند.
اگر این کانکتور برای کابل خاصی باشد (مثل RG316 یا RG58)، باید مدل متناسب با قطر و نوع کابل انتخاب شود. برخی مدل‌ها نیز به‌صورت مستقیم به برد مدار (PCB) لحیم می‌شوند و نیازی به کابل ندارند.

نکته: نوع کابل (مثلاً RG316، RG402) باید با کانکتور سازگار باشد؛ هنگام خرید، این موضوع را مشخص کنید.
