شاسی گرد فشاری رو پنلی

توضیحات

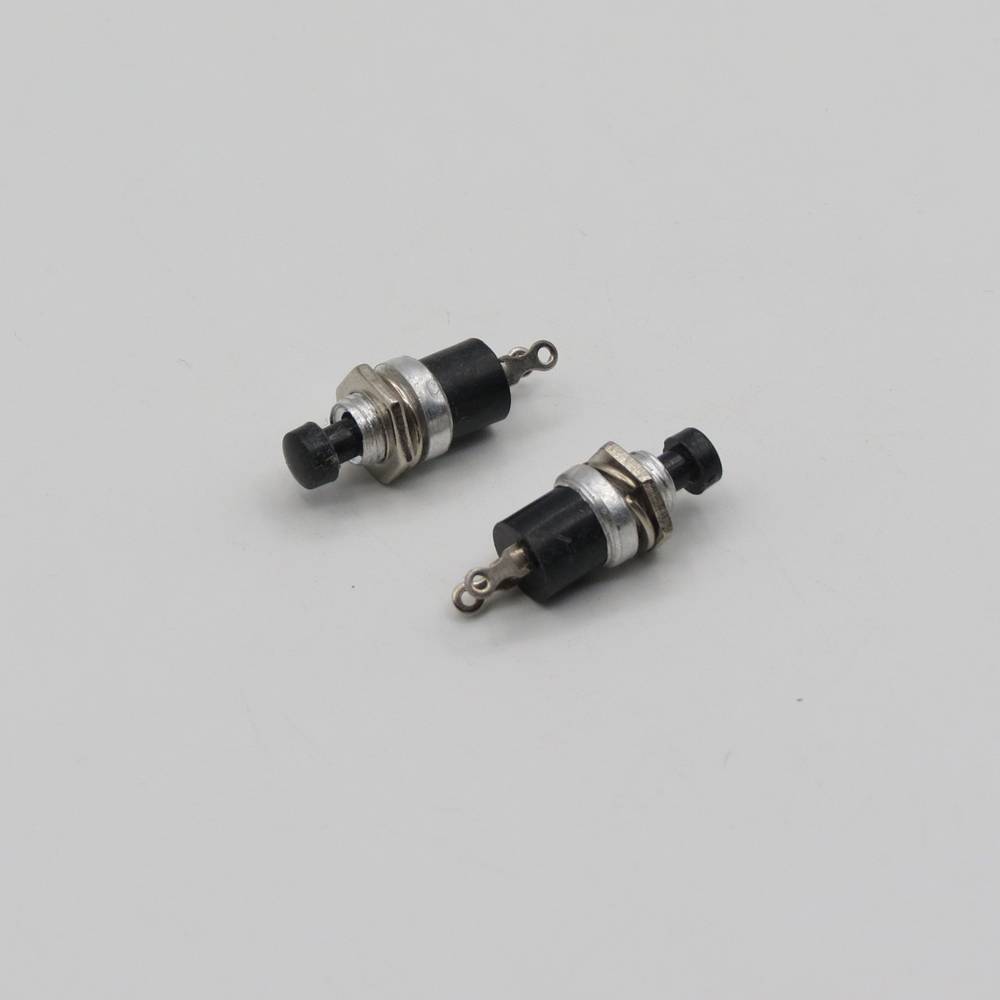

شاسی گرد فشاری رو پنلی
شاسی گرد فشاری رو پنلی (Panel Mount Round Push Button Switch) یک کلید فشاری لحظه‌ای (momentary push button) است که برای قطع و وصل موقت مدارهای الکتریکی و الکترونیکی استفاده می‌شود. این شاسی‌ها به دلیل شکل گرد و قابلیت نصب مستقیم روی پنل (روپنلی) یا جعبه‌های تجهیزات، در پروژه‌های الکترونیکی، تابلوهای برق، دستگاه‌های صنعتی و حتی کانکس‌های مخابراتی (مانند BTS) کاربرد دارند. با فشردن دکمه، اتصال بین پایه‌ها برقرار می‌شود و با رها کردن، مدار باز می‌ماند. معمولاً از جنس پلاستیک عایق یا فلز با روکش پلاستیکی ساخته می‌شوند و دارای مهره و واشر برای نصب محکم روی سطوح صاف (مانند پنل فلزی یا پلاستیکی) هستند.
این شاسی‌ها در اندازه‌های کوچک، متوسط و بلند عرضه می‌شوند و رنگ‌بندی متنوعی (سبز، قرمز، مشکی، زرد) برای تمایز عملکرد (مثل استارت، استاپ یا هشدار) دارند.
مشخصات کلی (بر اساس مدل‌های استاندارد مانند JPW-1101 یا مشابه):
• نوع: فشاری لحظه‌ای (NO – Normally Open)، ۲ پایه فلزی برای لحیم‌کاری سیم.
• ولتاژ/جریان: ۲۵۰ ولت AC/DC، حداکثر ۳ آمپر (مناسب مدارهای کم‌جریان).
• ابعاد:
• قطر دکمه: ۱۲ میلی‌متر (سایز استاندارد).
• طول کلی (با پایه‌ها): ۲.۶ تا ۴ سانتی‌متر (بسته به مدل کوچک/بلند).
• قطر مهره نصب: ۱۲ میلی‌متر (سوراخ پنل ۱۲mm).
• جنس: بدنه پلاستیکی عایق (ABS یا مشابه) یا فلزی با روکش، واشر و مهره فلزی/پلاستیکی برای آب‌بندی IP65 (در مدل‌های روپنلی).
• رنگ‌بندی رایج: سبز (استارت)، قرمز (استاپ)، مشکی (عمومی)، زرد (هشدار).
• عمر مفید: بیش از ۱۰۰,۰۰۰ سیکل فشاری.
• استانداردها: RoHS-compliant، IEC 60947 (برای کلیدهای صنعتی)، مناسب برای محیط‌های مخابراتی بدون تداخل EMI.
• نصب: روپنلی (panel mount) با سوراخ ۱۲mm؛ پایه‌ها برای لحیم‌کاری، بدون نیاز به ابزار خاص.

کاربردها:
• الکترونیکی/مخابراتی: در کانکس BTS برای کنترل پنل‌های rectifier، رک‌های تجهیزات یا نشانگرهای وضعیت (مثل ریست یا تست).
• صنعتی: تابلوهای برق، دستگاه‌های CNC، ماشین‌آلات برای استارت/استاپ لحظه‌ای.
• پروژه‌های DIY: مدارهای Arduino، ربات‌ها یا سیستم‌های هوشمند خانگی.
• مزایا: نصب آسان روی پنل، مقاوم به لرزش، قیمت پایین، و تنوع رنگی برای کدگذاری.
