کانکتور N-TYPE مادگی راسته LMR400-RG8

توضیحات

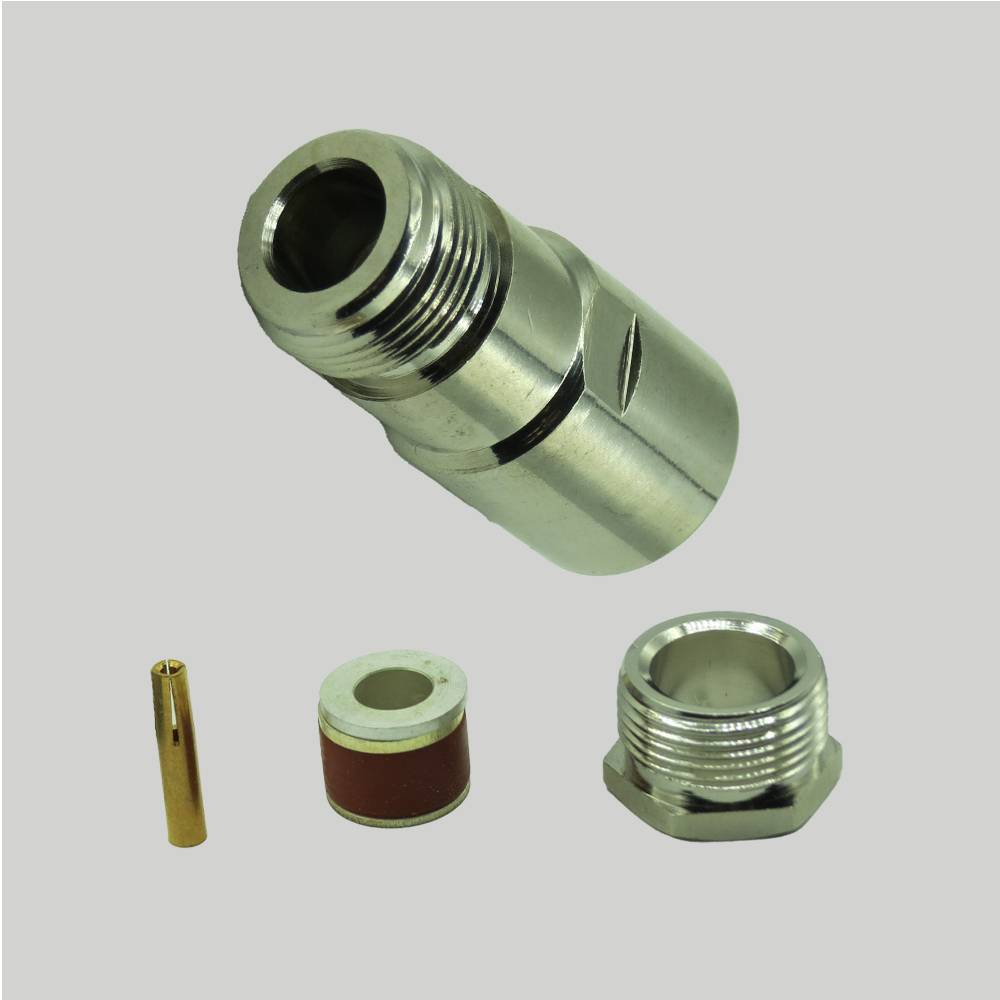

کانکتور N مادگی راسته LMR400-RG8

کانکتور N مادگی راسته (N Female Straight Connector) برای کابل LMR400 یک اتصال‌دهنده کواکسیال RF سرکابلی (cable mount) است که برای نصب مستقیم روی کابل LMR-400 (کابل کم‌تلفات Times Microwave با قطر ۱۰.۲۹ میلی‌متر، امپدانس ۵۰ اهم، و تلفات پایین در فرکانس‌های بالا) طراحی شده. این کانکتور مادگی (female) با سوکت رزوه‌دار (threaded coupling) برای اتصال به پین نری N-type استفاده می‌شود و در سیستم‌های مخابراتی، دکل‌های BTS (ایرانسل، همراه اول)، آنتن‌های RF، تقویت‌کننده‌های سیگنال، و تجهیزات 4G/5G کاربرد دارد. ساختار مستقیم (straight) آن برای نصب خطی بدون خمیدگی مناسب است و اغلب با روش clamp (بست) یا crimp (پرس) به کابل متصل می‌شود.

کاربرد اصلی: اتصال کابل LMR400 به RRU، BBU، یا آنتن‌های پنلی در پروژه‌های مخابراتی ایران، جایی که تلفات سیگنال کم (کمتر از ۰.۱ dB) و مقاومت در برابر UV/رطوبت الزامی است.
ویژگی‌های کلیدی (بر اساس استانداردهای MIL-STD-348 و IEC 61169-16):
• امپدانس: ۵۰ اهم.
• فرکانس کاری: DC تا ۱۱ GHz (ایده‌آل برای LMR400 تا ۶ GHz).
• حداکثر توان: ۱-۳ kW (در ۲ GHz).
• دمای کاری: -۵۵°C تا +۱۵۵°C.
• VSWR (ضریب موج ایستاده): ≤1.05 (در ۰-۲ GHz).
• جنس: برنج/استیل ضدزنگ با دی‌الکتریک PTFE (تفلون).
• روش نصب کابل: Clamp (بدون لحیم) یا Crimp (با پین لحیمی).

نصب کانکتور N مادگی راسته LMR400-RG8:
• کریمپ:
◦ کابل رو برش می‌زنید (روکش، سپر، و عایق داخلی رو جدا می‌کنید).
◦ حلقه کریمپ رو جا می‌ندازید.
◦ با ابزار کریمپ مناسب (سایز 0.405 اینچ برای LMR-400) کانکتور رو محکم می‌کنید.
• لحیم‌کاری: پین مرکزی رو به هادی داخلی لحیم می‌کنید و سپر رو به بدنه کانکتور وصل می‌کنید (کمتر رایجه).
کاربرد:
• LMR-400 به خاطر اتلاف سیگنال کم و استحکامش برای فواصل متوسط تا بلند (مثل اتصال آنتن به فرستنده) عالیه. کانکتور N مادگی راسته هم برای اتصال به دستگاه‌ها یا کابل‌های نری مناسب طراحی شده.

نکات:
• این کانکتورها گاهی ضدآب هستن (IP67)، که برای استفاده خارجی خوبه.
• مطمئن بشید کانکتور برای LMR-400 باشه، چون سایزش با کابل‌های دیگه (مثل LMR-300 یا RG58) فرق داره.
• برای نصب، ابزار کریمپ مناسب (مثل Times Microwave Crimp Tool) لازمه.
