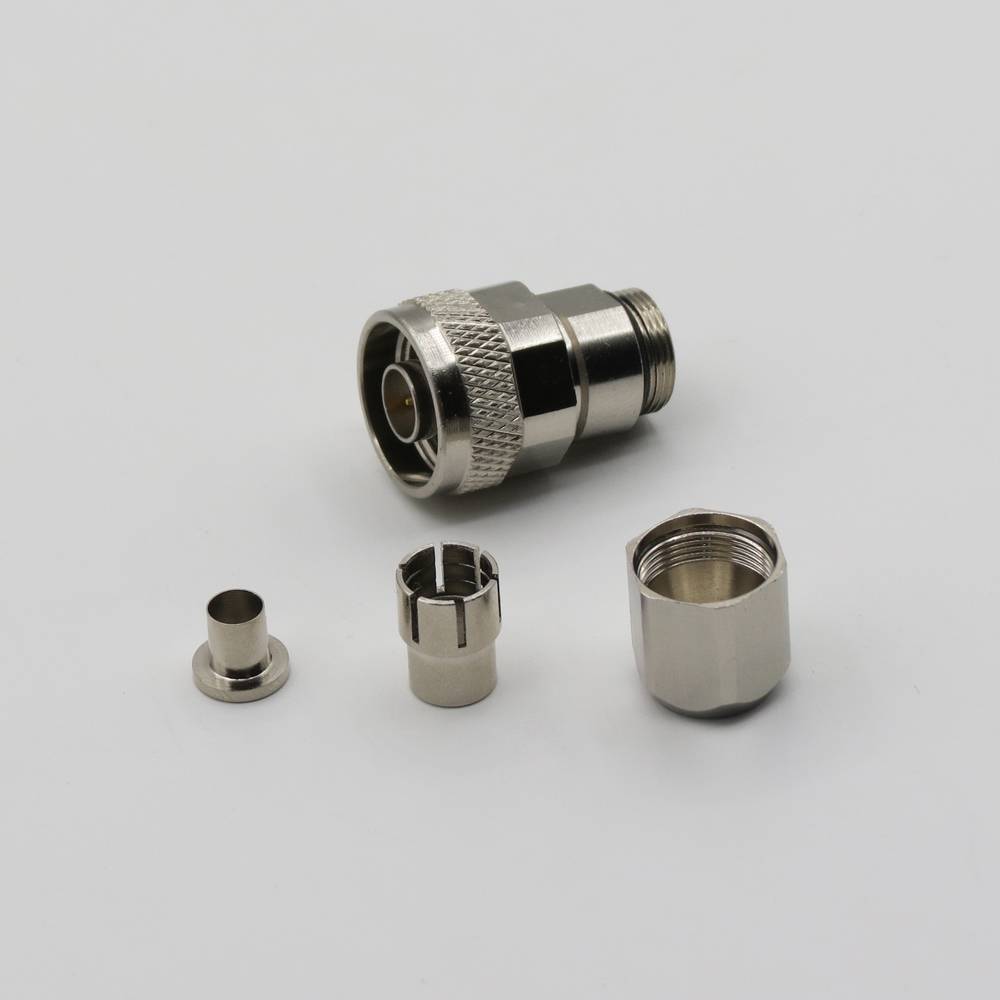

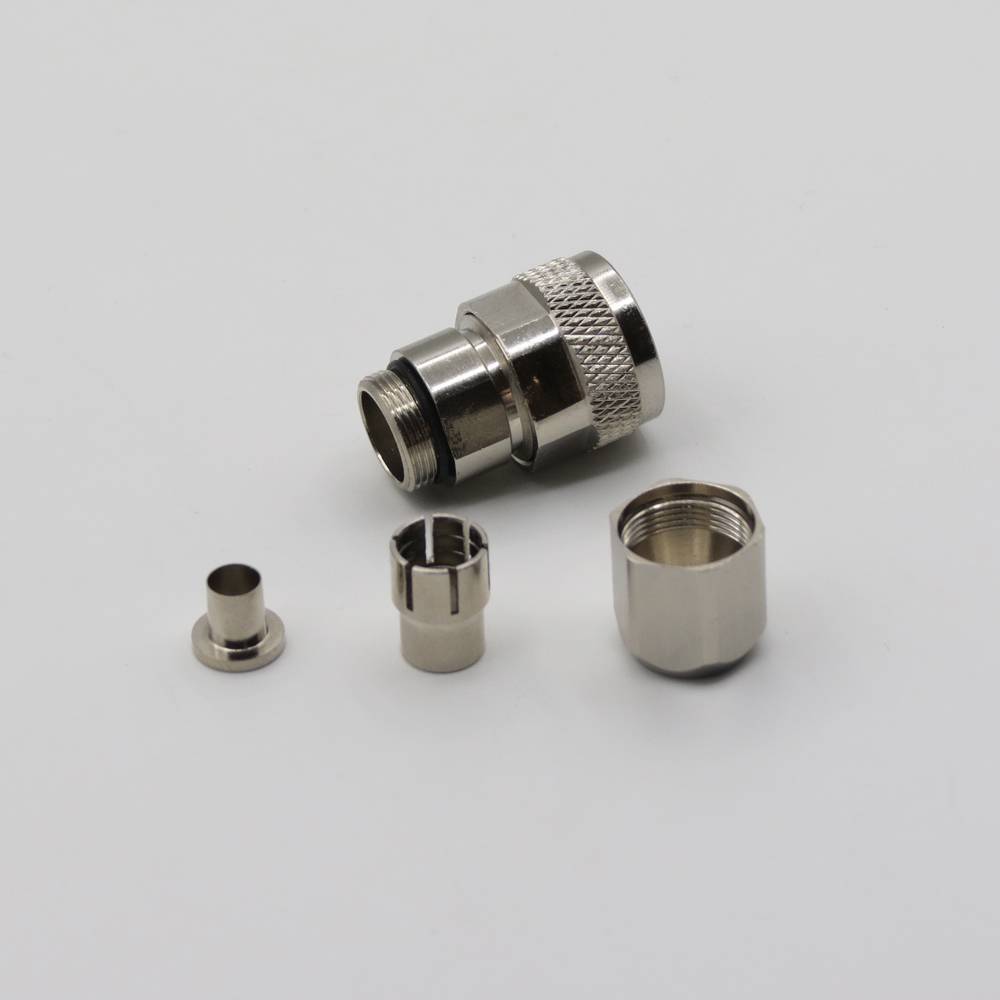

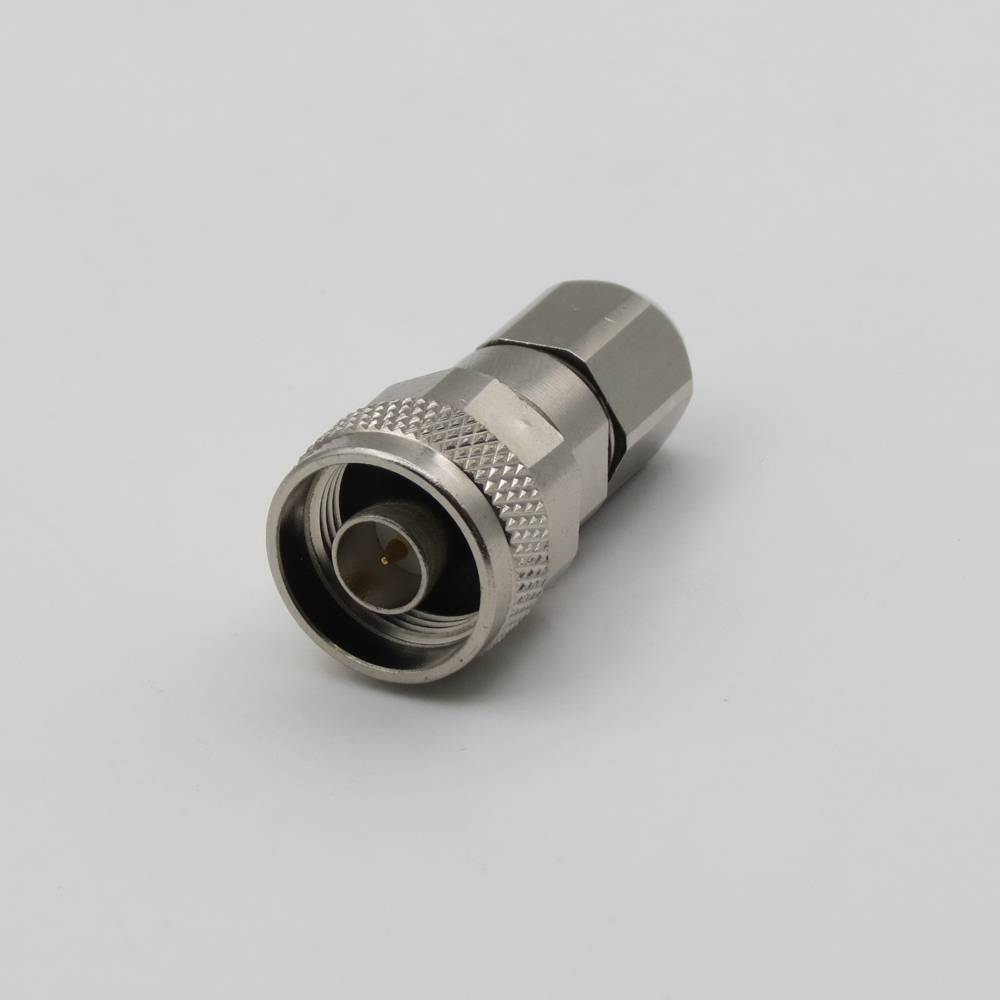

کانکتور N-TYPE نری راسته LMR-300

توضیحات

کانکتور N نری راسته LMR-300 برای کابل LMR-300 یه گزینه استاندارد و پرکاربرد برای اتصال مستقیم کابل به تجهیزات RF هست. LMR-300 یه کابل کواکسیال 50 اهمی با عملکرد خوب و اتلاف سیگنال کمه که توی پروژه‌های مخابراتی، آنتن‌ها، و سیستم‌های بی‌سیم استفاده می‌شه.

مشخصات کانکتور N راسته برای LMR-300
• نوع: N Male (نری)، Straight (راسته)
• روش اتصال: کریمپ (Crimp) یا لحیم‌کاری (Solder)، کریمپ رایج‌تره
• امپدانس: 50 اهم (مناسب LMR-300)
• جنس بدنه: برنج با روکش نیکل یا نقره
• فرکانس کاری: تا 11 گیگاهرتز (LMR-300 تا 6 گیگاهرتز عالیه)
• قطر کابل: LMR-300 حدود 7.6 میلی‌متر قطر داره، پس کانکتور باید برای این سایز طراحی شده باشه.
• استاندارد: مطابق MIL-C-39012 و MIL-STD-348
• کاربردها: اتصال کابل به آنتن‌ها، آمپلی‌فایرها، تجهیزات BTS، رادیوهای بی‌سیم و سیستم‌های GSM/WiFi
این کانکتور عملکرد بهتری نسبت به مدل‌های BNC در فرکانس‌های بالا دارد و برای محیط‌های خارجی (outdoor) ایده‌آل است.
تفاوت با مدل‌های مشابه

• LMR-300 vs. LMR-400: LMR-300 نازک‌تر و انعطاف‌پذیرتر است، اما LMR-400 ضخیم‌تر و با تلفات کمتر برای مسافت‌های طولانی‌تر. کانکتور N نری راسته برای LMR-300 کمی کوچکتر طراحی شده تا دقیقاً فیت شود.
• نری vs. مادگی: نری (Male) برای اتصال به پورت‌های مادگی (Female) استفاده می‌شود.

• نصب:
◦ کابل رو برش می‌زنید (روکش، سپر، و عایق داخلی رو جدا می‌کنید).
◦ حلقه کریمپ رو جا می‌ندازید.
◦ با ابزار کریمپ مناسب (سایز 0.300 اینچ برای LMR-300) کانکتور رو محکم می‌کنید.
• لحیم‌کاری: پین مرکزی رو به هادی داخلی لحیم می‌کنید و سپر رو به بدنه کانکتور وصل می‌کنید (کمتر استفاده می‌شه).
تفاوت با Right Angle:
• مدل راسته (Straight) برای جاهایی خوبه که کابل مستقیم به دستگاه وصل می‌شه و نیازی به خمیدگی 90 درجه نیست. در مقابل، Right Angle برای فضاهای محدود یا مسیرهای خاص مناسبه.

نکته:
• LMR-300 نسبت به RG58 یا RG316 اتلاف کمتری داره و برای فواصل متوسط تا بلند خوبه. کانکتور N هم به خاطر استحکام و عملکرد RF بالاش با این کابل جور درمیاد.
• مطمئن بشید کانکتور دقیقاً برای LMR-300 باشه، چون سایزش با LMR-400 یا کابل‌های دیگه فرق داره.
