کانکتور N-TYPE مادگی پنلی چهار سوراخه RG316

توضیحات

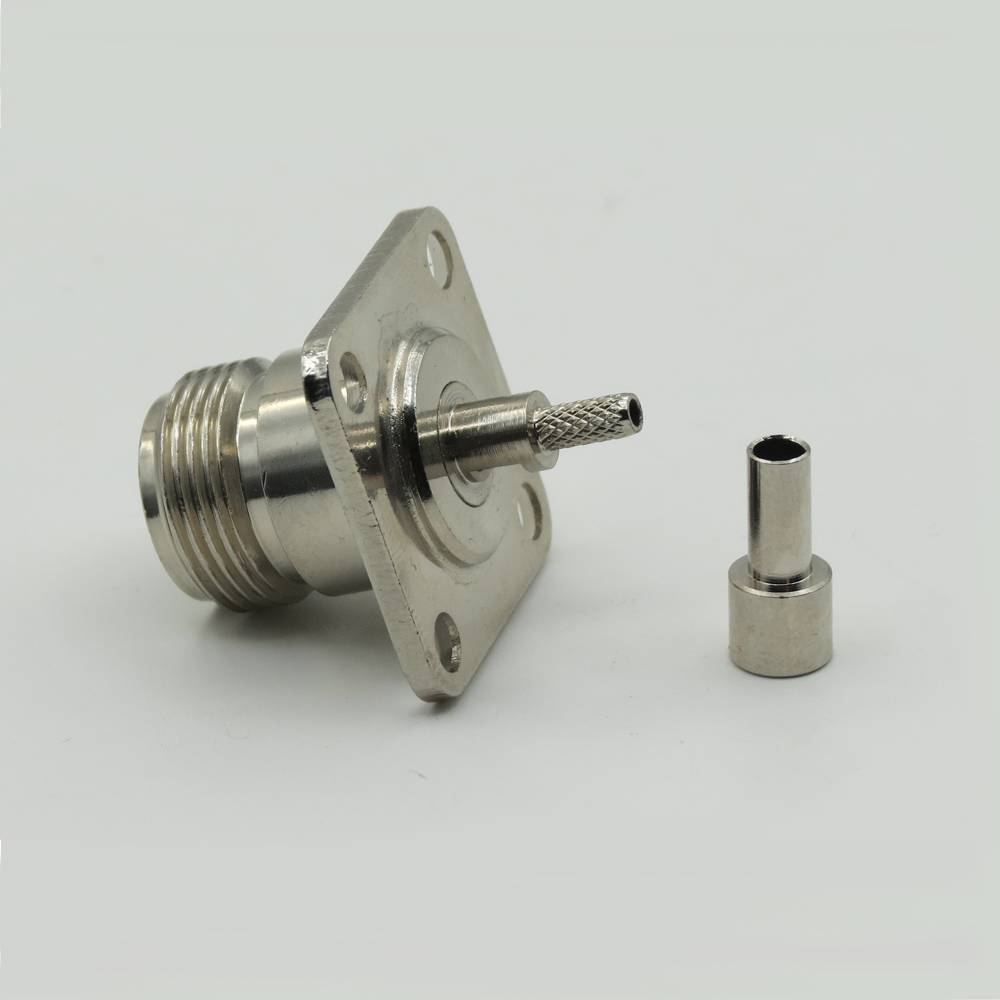

کانکتور N مادگی پنلی چهار سوراخه RG316

کانکتور N مادگی پنلی چهار سوراخ (4-Hole Panel Mount N Female Connector) برای کابل RG316 یک کانکتور کواکسیال از نوع N است که به‌صورت مادگی (Female) طراحی شده و دارای فلنج با چهار سوراخ برای نصب ثابت روی پنل یا بدنه تجهیزات است. این کانکتور برای اتصال به کابل RG316، که یک کابل کواکسیال کوچک و انعطاف‌پذیر با امپدانس ۵۰ اهم است، مناسب است. کابل RG316 به دلیل اندازه ظریف، عایق PTFE (تفلون)، و عملکرد خوب در فرکانس‌های بالا (تا حدود ۳ گیگاهرتز)، در کاربردهای RF مانند ارتباطات بی‌سیم، تجهیزات تست، و سیستم‌های هوافضا یا نظامی استفاده می‌شود.

مشخصات کانکتور N مادگی پنلی چهار سوراخه RG316 :
• نوع: مادگی (Female) با سوکت مرکزی
• نصب: پنلی با فلنج چهار سوراخ (4-Hole Flange)
• امپدانس: ۵۰ اهم (سازگار با RG316)
• کابل سازگار: RG316
• فرکانس کاری: تا ۱۱ گیگاهرتز (استاندارد برای کانکتورهای N)
• تحمل توان: تا ۵۰۰ وات یا بیشتر (بسته به فرکانس و شرایط)
• ابعاد فلنج: معمولاً حدود ۲۵.۴ میلی‌متر × ۲۵.۴ میلی‌متر (۱ اینچ مربع) با ۴ سوراخ برای پیچ‌های کوچک (مثلاً M3 یا #4-40)
• کاربرد: آنتن‌ها، تجهیزات RF، سیستم‌های مخابراتی، اتصال به جعبه یا پنل

نصب:
• اتصال به کابل RG316 معمولاً با روش Crimp (پرس) یا Solder (لحیم‌کاری) انجام می‌شود. نوع Crimp برای RG316 به دلیل قطر کم کابل (حدود ۲.۵ میلی‌متر) رایج‌تر است و نصب سریع و مطمئنی ارائه می‌دهد.
• فلنج چهار سوراخ با پیچ‌های کوچک به پنل محکم می‌شود، که ثبات مکانیکی بالایی را تضمین می‌کند، به‌ویژه در محیط‌های با لرزش یا فشار مکانیکی.
نکته: کانکتور N به دلیل اندازه بزرگ‌تر و تحمل توان بالاتر نسبت به کانکتورهایی مثل SMA یا BNC، معمولاً با کابل‌های ضخیم‌تر (مثل RG213 یا RG58) استفاده می‌شود. اما برای RG316 نیز قابل استفاده است، به‌ویژه در مواردی که نیاز به اتصال پنلی محکم و بادوام باشد.
