کانکتور N-TYPE نری راسته LCF 1/2

توضیحات

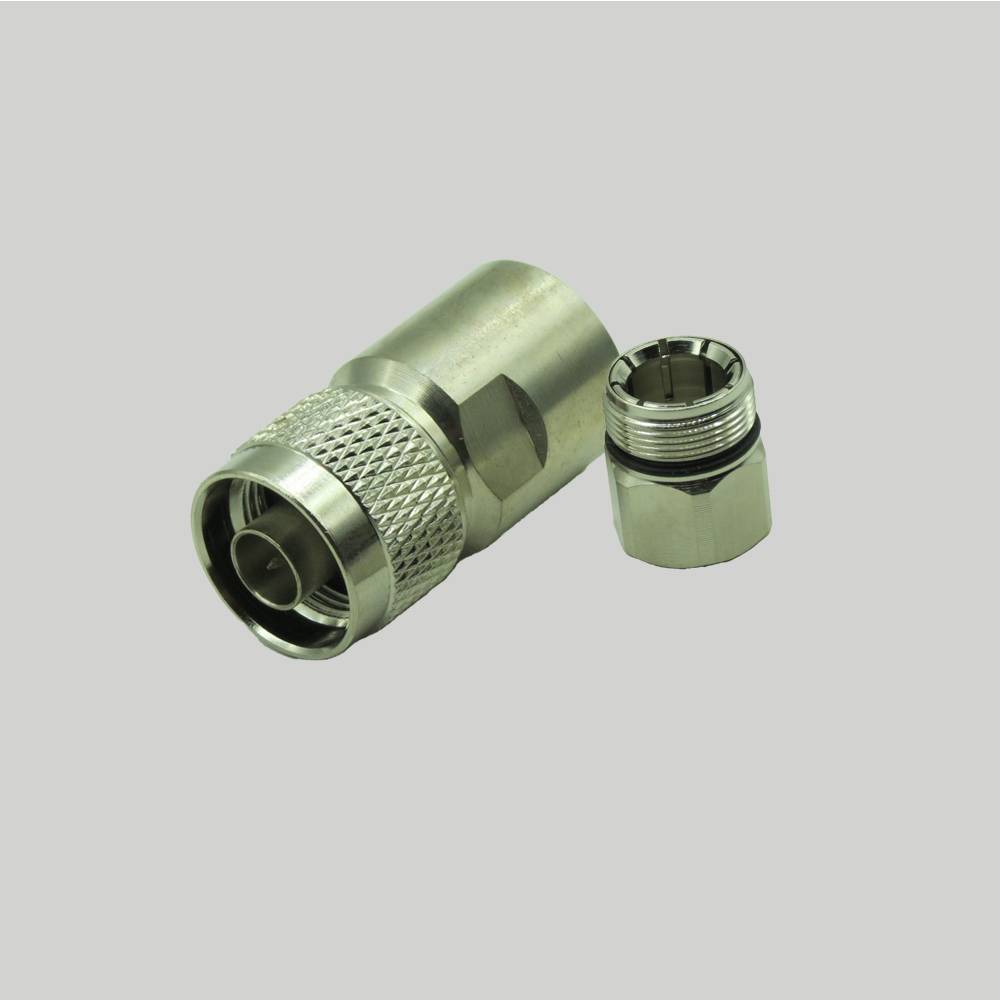

کانکتور N نری راسته LCF 1/2

کانکتور N نری راسته (N Male Straight Connector) برای کابل 1/2 اینچ LCF (Low Loss Coaxial Feeder) یه کانکتور استاندارد و مستقیمه که برای اتصال کابل‌های فیدری مثل LCF 1/2” (مثلاً RFS LCF 1/2 یا Andrew Heliax) به تجهیزات RF استفاده می‌شه. این کابل‌ها توی سیستم‌های مخابراتی مثل ایستگاه‌های پایه، آنتن‌ها، و زیرساخت‌های شبکه کاربرد دارن و امپدانس 50 اهم دارن.

مشخصات کانکتور N نری راسته برای کابل 1/2” LCF
• نوع: N Male (نری)، Straight (راسته)
• روش اتصال: Clamp (بست) یا کریمپ (Crimp)، گاهی لحیم‌کاری برای پین مرکزی
• امپدانس: 50 اهم (سازگار با LCF 1/2”)
• جنس بدنه: برنج با روکش نیکل یا نقره، معمولاً ضدآب (Weatherproof)
• فرکانس کاری: تا 11 گیگاهرتز (LCF 1/2” معمولاً تا 6-8 گیگاهرتز عملکرد عالی داره)
• قطر کابل: 1/2 اینچ (حدود 12.7 میلی‌متر)، که برای کابل‌های فیدری متوسط مناسبه.

نصب:
• Clamp:
◦ کابل رو برش می‌زنید (روکش، سپر، و عایق فومی رو جدا می‌کنید).
◦ کانکتور رو روی کابل می‌ذارید و با مکانیزم بست (Clamp) محکمش می‌کنید. این روش برای کابل‌های فیدری مثل LCF 1/2” خیلی رایجه.
• کریمپ: حلقه کریمپ رو با ابزار مخصوص (سایز 0.500 اینچ) پرس می‌کنید.
• لحیم‌کاری: پین مرکزی رو به هادی داخلی (معمولاً مسی) لحیم می‌کنید. به خاطر سایز کابل، نیاز به ابزار حرفه‌ای داره.
ویژگی‌های کابل 1/2” LCF:
• LCF 1/2” یه کابل فومی کم‌اتلاف (Low Loss) هست که نسبت به 7/8” نازک‌تر و انعطاف‌پذیرتره، ولی برای فواصل متوسط تا بلند و انتقال سیگنال قوی عالیه.
• نسبت به کابل‌های کوچیک‌تر مثل LMR-400 یا RG223، استحکام و کارایی بیشتری داره.

نکات:
• این کانکتورها اغلب برای محیط‌های خارجی ضدآب هستن (IP67 یا بالاتر).
• نصبش نیاز به ابزار خاص داره، مثل کاتر کابل فیدری (Cable Prep Tool) و پرس مناسب برای سایز 1/2”.
• مطمئن بشید کانکتور دقیقاً برای 1/2” LCF باشه، چون سایزش با 7/8” یا کابل‌های دیگه فرق داره.
