کانکتور N-TYPE نری رایت LMR300

توضیحات

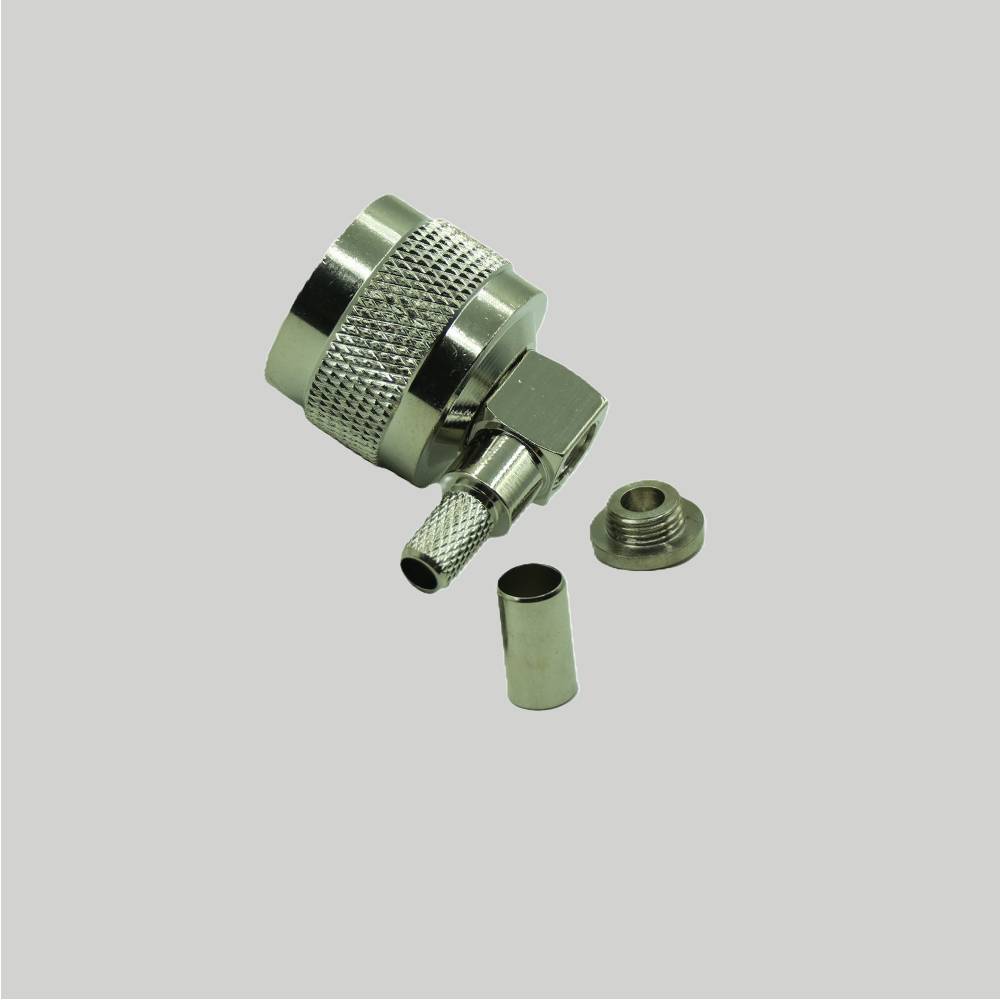

کانکتور N نری رایت LMR300

کانکتور N نری رایت (N Male Right-Angle Connector) برای کابل LMR300 یک اتصال‌دهنده کواکسیال RF سرکابلی (cable mount) با زاویه ۹۰ درجه است که برای نصب روی کابل LMR-300 (کابل کم‌تلفات Times Microwave با قطر ۷.۶۲ میلی‌متر، امپدانس ۵۰ اهم) طراحی شده. این کانکتور نری (Male) با پین مرکزی و رزوه خارجی برای اتصال به سوکت مادگی N-type استفاده می‌شود و زاویه رایت آن برای فضاهای محدود (مانند داخل رک، پشت RRU، یا دکل‌های شلوغ) ایده‌آل است.
در پروژه‌های مخابراتی ایران (ایرانسل، همراه اول، رایتل، 5G)، از این کانکتور برای جامپرهای کوتاه، اتصال به آنتن پنلی، RRU، یا BBU استفاده می‌شود که نیاز به خم شدن کابل بدون فشار دارند.

مشخصات کانکتور N نری رایت LMR300
• نوع کانکتور: N Male (نری)، Right Angle (زاویه‌دار 90 درجه)
• روش اتصال: کریمپ (Crimp) یا لحیم‌کاری (Solder)، ولی کریمپ رایج‌تره
• امپدانس: 50 اهم (سازگار با LMR-300)
• جنس بدنه: برنج با روکش نیکل یا نقره
• فرکانس کاری: تا 11 گیگاهرتز (LMR-300 معمولاً تا 6 گیگاهرتز عملکرد عالی داره)
• قطر کابل: LMR-300 حدود 7.6 میلی‌متر قطر داره، پس کانکتور باید برای این سایز طراحی شده باشه.

نصب:
• کریمپ: کابل LMR-300 رو برش می‌زنید (روکش، سپر، و عایق داخلی)، حلقه کریمپ رو جا می‌ندازید، و با ابزار کریمپ مناسب (مثلاً سایز 0.300 اینچ) کانکتور رو پرس می‌کنید. چون زاویه‌داره، دقت کنید که جهت کانکتور با نیازتون匹配 باشه.
• لحیم‌کاری: پین مرکزی رو به هادی داخلی لحیم می‌کنید و سپر رو به بدنه کانکتور وصل می‌کنید. این روش کمتر برای Right Angle استفاده می‌شه، چون کریمپ توی این مدل راحت‌تره.
ویژگی‌های LMR-300:
• LMR-300 نسبت به RG58 و RG316 ضخیم‌تره و اتلاف سیگنال کمتری داره (Low Loss)، پس برای فواصل طولانی‌تر یا کاربردهای حرفه‌ای (مثل آنتن‌های پایه یا سیستم‌های مخابراتی) عالیه.
• کانکتور N برای این کابل به خاطر استحکام و عملکرد RF بالاش انتخاب خوبیه.

کانکتور N نری زاویه‌دار (Right-Angle) برای کابل LMR300 چیست؟
