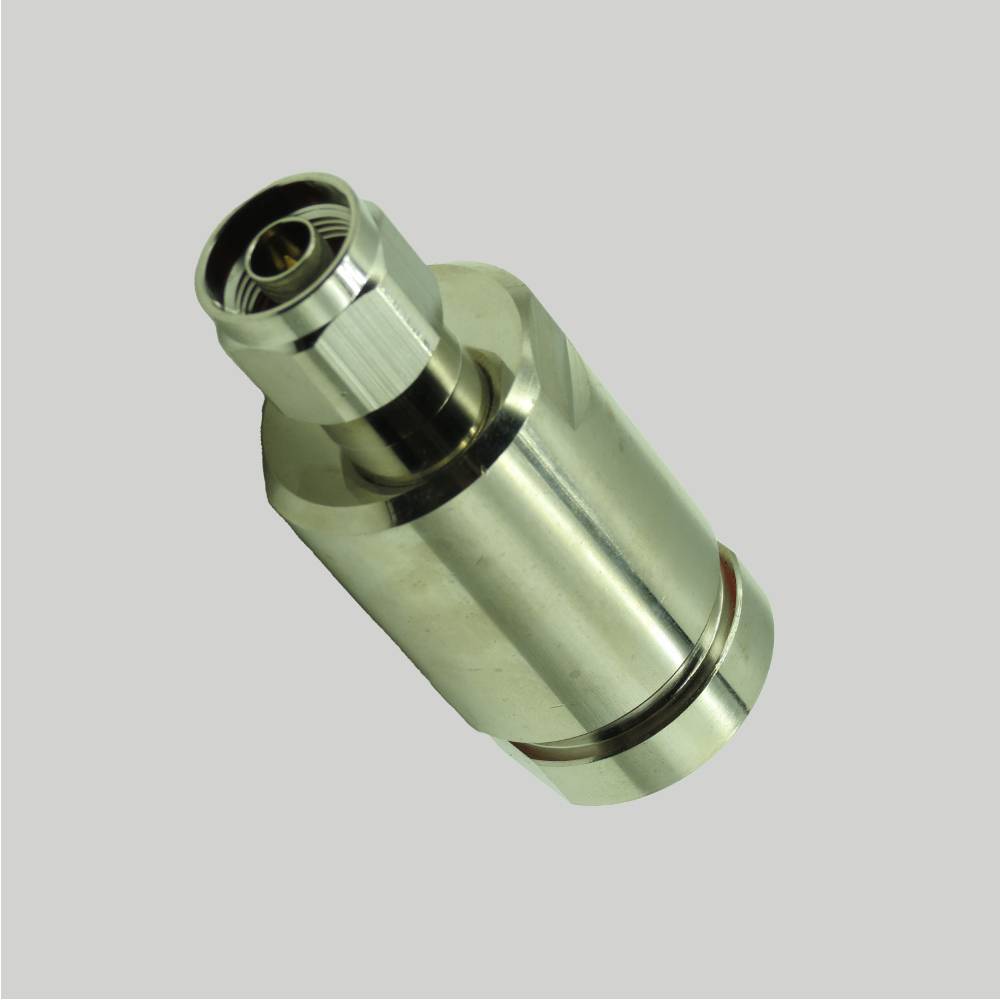

کانکتور N نری راسته 7/8

کانکتور N نری راسته (N Male Straight Connector) برای کابل 7/8 اینچ معمولاً برای کابل‌های کواکسیال فیدری (Feeder Cables) مثل کابل‌های 7/8” فومی (Foam Dielectric) یا کابل‌های مشابه از نوع Andrew Heliax، RFS، یا برندهای دیگه طراحی شده. این کابل‌ها توی سیستم‌های مخابراتی بزرگ، مثل ایستگاه‌های پایه (Base Stations) و آنتن‌های پرقدرت، استفاده می‌شن و امپدانس 50 اهم دارن.

مشخصات کانکتور N نری راسته برای کابل 7/8”
• نوع: N Male (نری)، Straight (راسته)
• روش اتصال: معمولاً Clamp (بست) یا کریمپ (Crimp)، گاهی لحیم‌کاری برای پین مرکزی
• امپدانس: 50 اهم (سازگار با کابل 7/8”)
• جنس بدنه: برنج با روکش نیکل یا نقره، گاهی با آب‌بندی (Weatherproof) برای استفاده خارجی
• فرکانس کاری: تا 11 گیگاهرتز (کابل 7/8” معمولاً تا 5-6 گیگاهرتز عملکرد عالی داره)
• قطر کابل: 7/8 اینچ (حدود 22.2 میلی‌متر)، که خیلی بزرگ‌تر از کابل‌های معمولی مثل RG223 یا LMR-300 هست.

نصب:

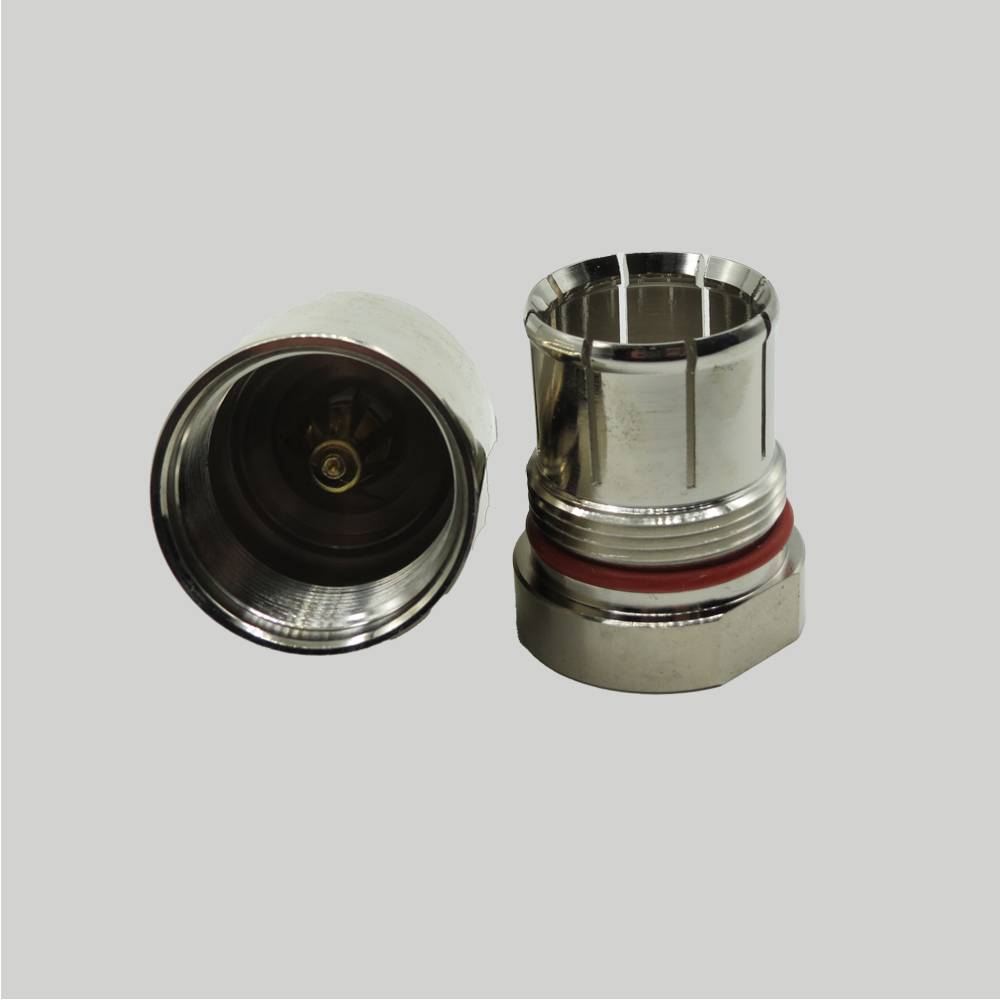

• Clamp: کابل رو برش می‌زنید (روکش، سپر، و عایق فومی رو آماده می‌کنید)، کانکتور رو روی کابل قرار می‌دید و با مکانیزم بست محکمش می‌کنید. این روش برای کابل‌های بزرگ مثل 7/8” رایجه.
• کریمپ: برای بعضی مدل‌ها، حلقه کریمپ رو با ابزار مخصوص (سایز بزرگ، مثلاً 0.875 اینچ) پرس می‌کنید.
• لحیم‌کاری: پین مرکزی رو به هادی داخلی (که معمولاً مسی و ضخیمه) لحیم می‌کنید. به خاطر سایز بزرگ کابل، این کار نیاز به ابزار حرفه‌ای داره.
ویژگی‌های کابل 7/8”:
• این کابل‌ها ضخیم و کم‌اتلاف (Very Low Loss) هستن و برای انتقال سیگنال توی فواصل طولانی (مثل اتصال آنتن به فرستنده) عالی‌ان.
• نسبت به RG223 یا LMR-300 خیلی بزرگ‌تر و سنگین‌تره و برای نصبش مهارت و تجهیزات خاص لازمه.

نکات:
• چون کابل 7/8” برای پروژه‌های حرفه‌ای و سنگین استفاده می‌شه، کانکتورش هم معمولاً گرون‌تر و محکم‌تره و اغلب ضدآب (IP67 یا بالاتر) طراحی می‌شه.
• نصبش نیاز به ابزار برش و پرس مخصوص داره (مثل Cable Prep Tools برای کابل‌های فیدری).
• مطمئن بشید کانکتور دقیقاً برای 7/8” باشه، چون سایزش با کابل‌های کوچیک‌تر (مثل LMR-400) فرق داره.
