کانکتور N مادگی راسته RG58-RG223

توضیحات

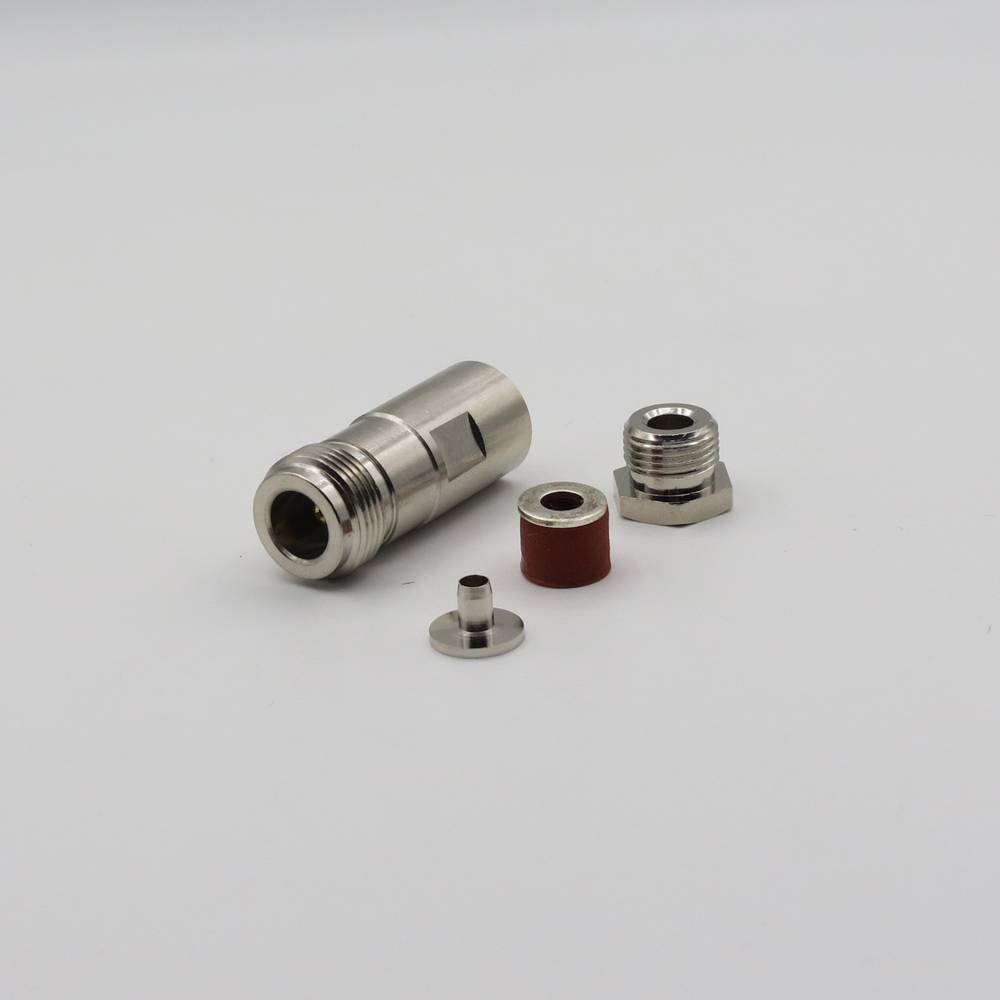

کانکتور N مادگی راسته کابل RG58/RG223
با توجه به جستجوی شما، به دنبال کانکتور N-Type مادگی (Female) راسته (Straight) مناسب برای کابل‌های کواکسیال RG-58 و RG-223 هستید. این کانکتور یک اتصال RF رزوه‌دار، ضدآب و باکیفیت است که برای کاربردهای مخابراتی، بی‌سیم، آنتن‌ها و تجهیزات RF استفاده می‌شود. RG-58 کابل نازک و انعطاف‌پذیری برای فرکانس‌های متوسط است، در حالی که RG-223 نسخه دوجداره (double-shielded) آن با محافظت بهتر در برابر تداخل است. در ادامه، جزئیات کامل، مشخصات و گزینه‌های خرید را بر اساس اطلاعات معتبر توضیح می‌دهم.

مشخصات کانکتور N مادگی راسته کابل RG58/RG223
• نوع کانکتور: N-Type Female (مادگی) – برای اتصال به کانکتورهای نری
• زاویه: راسته (Straight) – مناسب برای اتصالات مستقیم بدون خمیدگی
• کابل سازگار: RG-58 (قطر خارجی حدود 5 میلی‌متر، امپدانس 50 اهم) و RG-223 (قطر خارجی حدود 6.4 میلی‌متر، دوجداره برای کاهش تداخل)
• امپدانس: 50 Ω
• فرکانس کاری: 0 تا 11 گیگاهرتز (بهینه برای مایکروویو، WiFi و GSM)
• روش نصب: معمولاً پرسی (Crimp) برای بدنه و لحیمی (Solder) برای سوکت مرکزی. نصب آسان با ابزارهای استاندارد
• جنس: بدنه از برنج با روکش نیکل یا نقره برای مقاومت در برابر خوردگی، آب‌وهوا و اکسیداسیون
• استاندارد: مطابق MIL-C-39012، MIL-STD-348 و IEC 61169-4
• ویژگی‌های اضافی: ضدآب (IP67 با واشر مناسب)، VSWR کمتر از 1.3:1، تحمل توان تا 500 وات در فرکانس‌های پایین
• کاربردها: اتصال کابل به رادیوها، آنتن‌های BTS، آمپلی‌فایرها، تجهیزات تست RF و سیستم‌های 4G/5G
این کانکتور عملکرد عالی در کاهش تلفات سیگنال دارد و برای محیط‌های خارجی (outdoor) ایده‌آل است، به ویژه با RG-223 که محافظت دوگانه (فویل + مش) برای کاهش نویز ارائه می‌دهد.

تفاوت با مدل‌های مشابه
• RG-58 vs. RG-223: هر دو 50 اهم هستند، اما RG-223 ضخیم‌تر و با شیلد دوگانه است (تلفات کمتر در فرکانس‌های بالا، مناسب برای کاربردهای حساس‌تر مانند نظامی یا بی‌سیم صنعتی). کانکتور مادگی برای هر دو مشابه است، اما برای RG-223 ممکن است نیاز به فریینگ (stripping) دقیق‌تر باشد.
• مادگی vs. نری: مادگی (Female) برای اتصال به پورت‌های نری (Male) استفاده می‌شود؛ در مقابل مدل نری که قبلاً بحث شد.
• راسته vs. زاویه‌دار: راسته برای مسیرهای مستقیم بهتر است، اما اگر نیاز به خم دارید، مدل Right Angle موجود است.

راهنمای نصب مختصر
1. کابل RG58/RG223 را برش دهید (روکش خارجی، شیلد، عایق داخلی را جدا کنید؛ برای RG-223 شیلد دوم را هم مدیریت کنید).
2. سوکت مرکزی (socket) را لحیم کنید.
3. بدنه کانکتور را پرسی کنید (با Crimp Tool مناسب RG58، قطر 0.213 اینچ).
4. واشر و مهره را محکم کنید و تست VSWR انجام دهید (با آنالایزر RF برای تطابق امپدانس).
