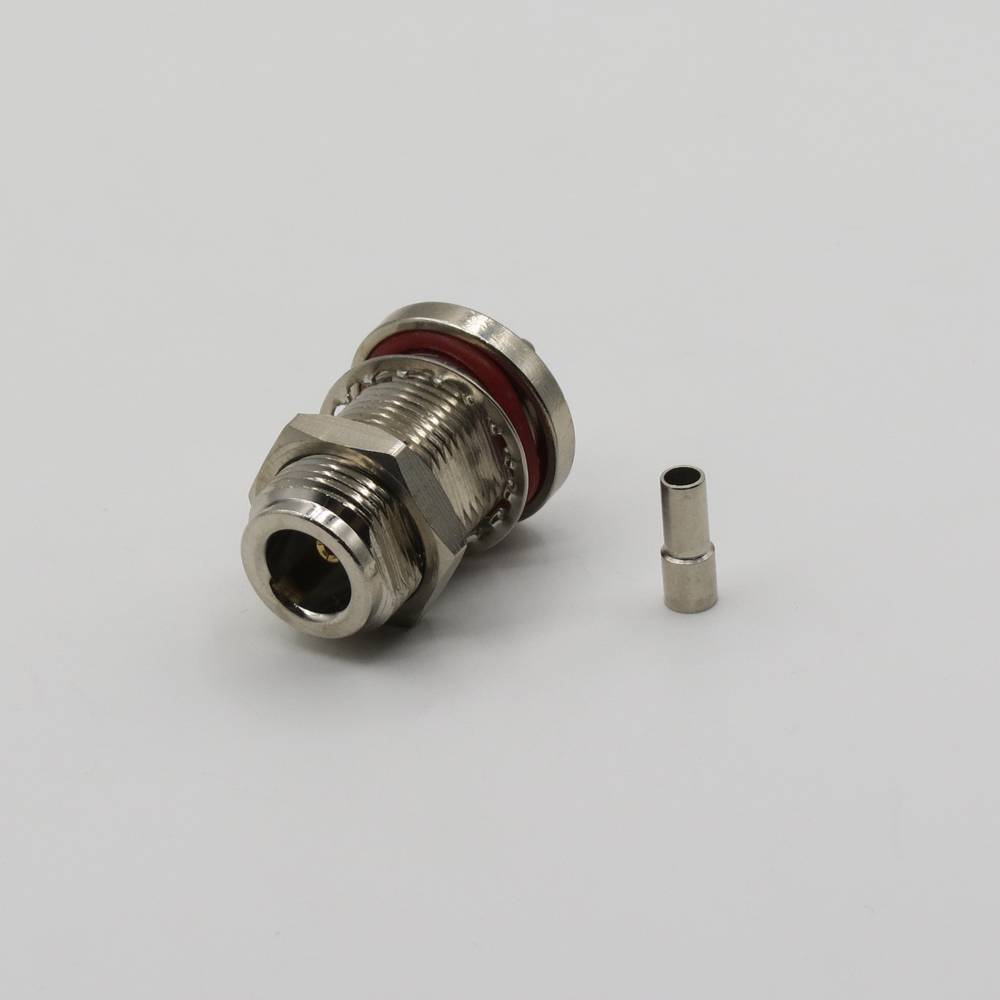

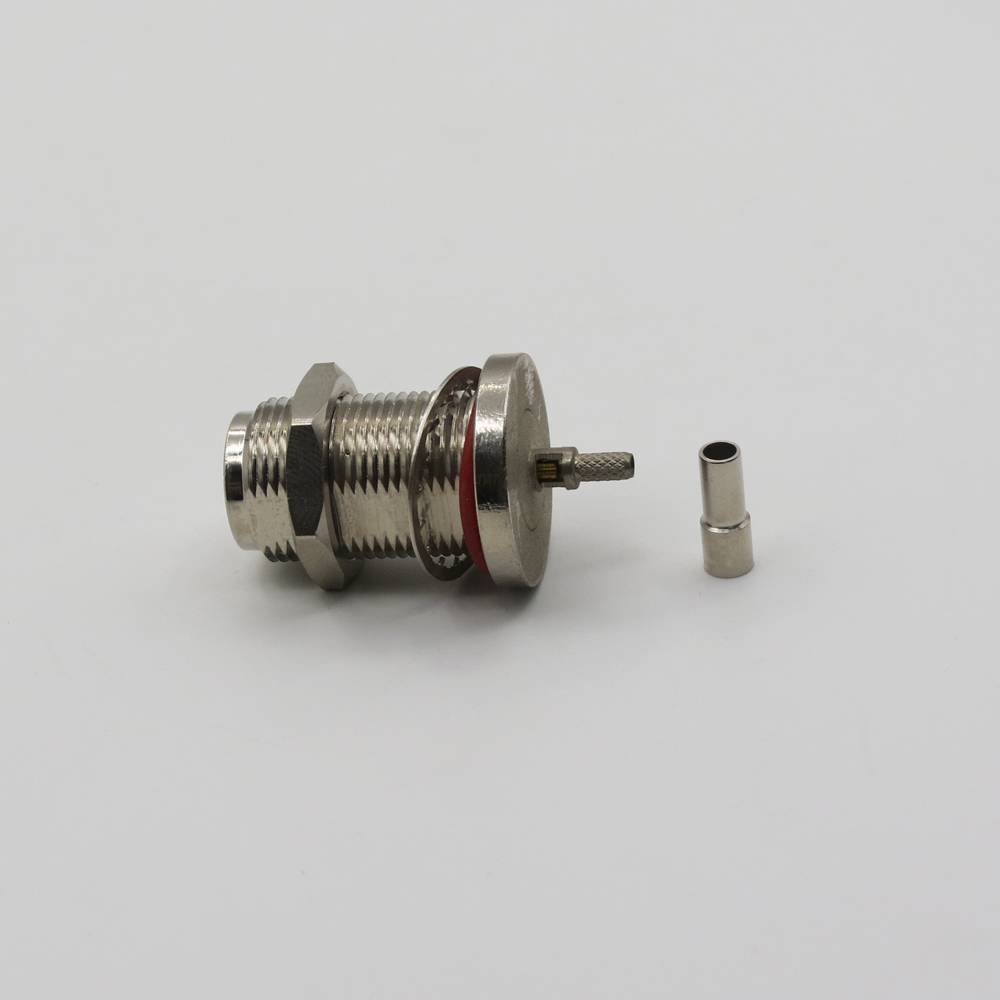

کانکتور N-TYPE مادگی سرکابلی پنلی مهره ای بلندRG316

توضیحات

کانکتور N مادگی  پنلی مهره ای بلند RG316 برای کابل RG316 هم موجوده و به خوبی با این کابل کواکسیال 50 اهمی کار می‌کنه. RG316 یه کابل نازک‌تر و انعطاف‌پذیرتر از RG58 هست که توی کاربردهای فرکانس بالا (مثل RF، مایکروویو، یا تجهیزات آزمایشگاهی) استفاده می‌شه. به همین دلیل، کانکتور N روپنلی برای این کابل باید با ابعاد و مشخصات RG316 سازگار باشه.

مشخصات کانکتور N مادگی  پنلی مهره ای بلند RG316 :
• نوع کانکتور: N Female (مادگی)
• نصب: روپنلی (Panel Mount)، معمولاً 4-Hole Flange یا Bulkhead
• روش اتصال به کابل: کریمپ (Crimp) یا لحیم‌کاری (Solder)
• امپدانس: 50 اهم (مناسب برای RG316)
• جنس بدنه: برنج با روکش نیکل یا نقره
• فرکانس کاری: تا 11 گیگاهرتز (RG316 معمولاً تا 3 گیگاهرتز عملکرد خوبی داره، ولی کانکتور N تا فرکانس بالاتر رو هم ساپورت می‌کنه)
• قطر کابل: RG316 باریک‌تر از RG58 هست (حدود 2.5 میلی‌متر)، پس کانکتور باید برای این سایز طراحی شده باشه.

نصب:
• کریمپ: کابل RG316 رو با دقت برش می‌زنید (روکش، سپر، و عایق داخلی)، حلقه کریمپ رو جا می‌ندازید، و با ابزار کریمپ مناسب (سایز کوچیک‌تر از RG58، مثلاً 0.128 اینچ) کانکتور رو محکم می‌کنید.
• لحیم‌کاری: پین مرکزی رو به هادی داخلی لحیم می‌کنید و سپر کابل (معمولاً بافت نقره‌ای) رو به بدنه کانکتور وصل می‌کنید. چون RG316 نازکه، دقت بیشتری توی لحیم‌کاری لازمه.
• نصب روی پنل:
◦ 4-Hole Flange: با 4 پیچ به پنل وصل می‌شه (فاصله سوراخ‌ها استاندارد، حدود 16 میلی‌متر).
◦ Bulkhead: با مهره از پشت پنل محکم می‌شه (مناسب پنل‌های نازک تا 5-6 میلی‌متر).

تفاوت با RG58
• RG316 قطر کمتری داره و اتلاف سیگنالش توی فرکانس‌های بالا کمتره (به خاطر عایق PTFE). پس کانکتور N برای RG316 باید دقیقاً برای این کابل یا کابل‌های مشابه (مثل RG174) طراحی شده باشه.
• حلقه کریمپ و پین کانکتور برای RG316 کوچیک‌تر از RG58 هست، پس مدل اشتباه نخرید.

نکته:
اگه فروشنده مدل دقیق برای RG316 نداشت، کانکتورهای سازگار با RG174 هم گاهی با RG316 کار می‌کنن (چون قطرشون نزدیکه). ولی حتماً مشخصات رو چک کنید.
