کانکتور N-TYPE مادگی پنلی چهار سوراخ 16×16 بدون تفلون مستقیم

توضیحات

کانکتور N مادگی پنلی چهار سوراخ 16×16 بدون تفلون مستقیم

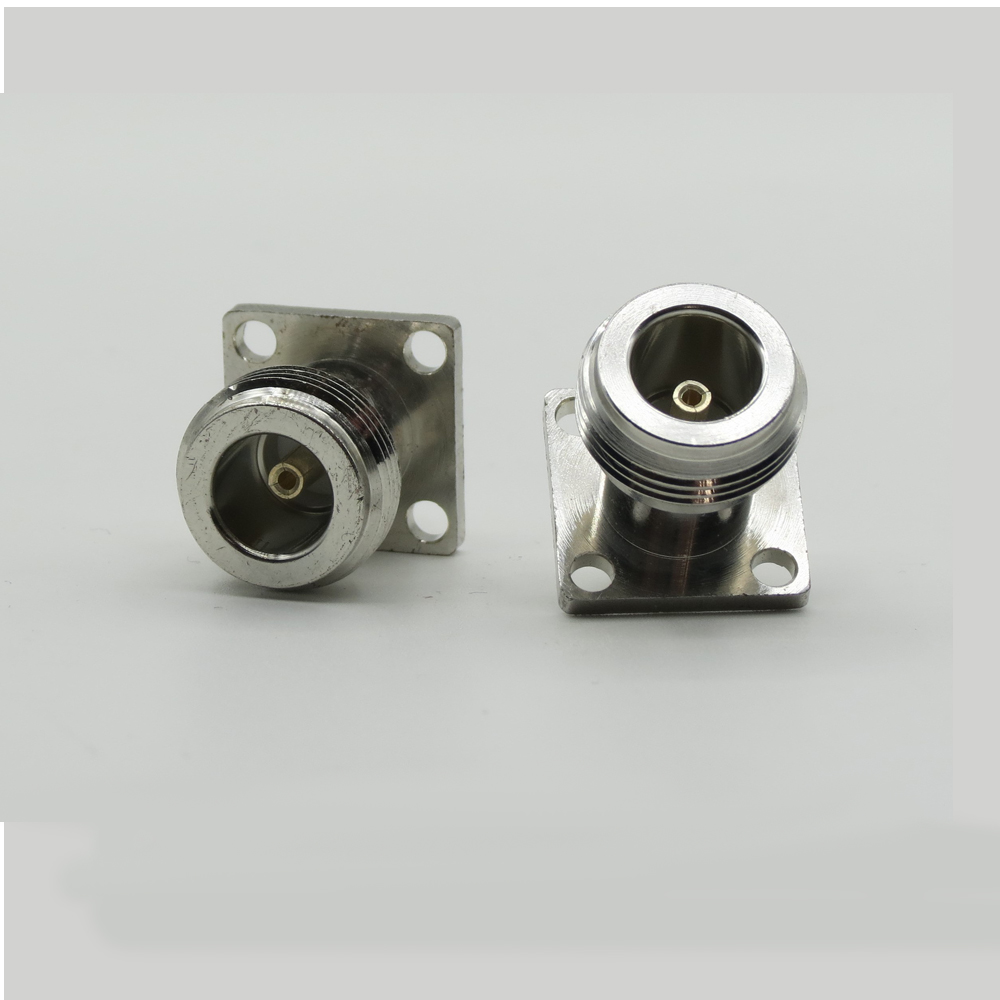

کانکتور N مادگی روپنلی (N Female Panel Mount Connector) با ابعاد 16×16 میلی‌متر معمولاً به نوع 4-Hole Flange اشاره داره، یعنی کانکتوری که با 4 سوراخ در قالب یه مربع 16×16 میلی‌متری (فاصله مرکز سوراخ‌ها) روی پنل نصب میشه. این کانکتور برای اتصال کابل‌های کواکسیال 50 اهمی به تجهیزات RF مثل آنتن‌ها، دستگاه‌های تست، یا جعبه‌های مخابراتی استفاده می‌شود.

مشخصات کانکتور N مادگی روپنلی 16×16:
• نوع: N Female (مادگی)، Panel Mount (روپنلی)
• ابعاد نصب: 4 سوراخ با فاصله 16×16 میلی‌متر (مربع استاندارد)
• روش اتصال به کابل: کریمپ (Crimp) یا لحیم‌کاری (Solder)، بسته به کابل
• امپدانس: 50 اهم
• جنس بدنه: برنج با روکش نیکل یا نقره
• فرکانس کاری: تا 11 گیگاهرتز (بسته به کابل و کیفیت کانکتور)
• نصب: با 4 پیچ (معمولاً M3 یا مشابه) به پنل وصل می‌شه.

نصب کانکتور N مادگی پنلی چهار سوراخ 16×16 بدون تفلون مستقیم
• اتصال به کابل:
◦ کابل رو برش می‌زنید (روکش، سپر، و عایق رو جدا می‌کنید).
◦ اگه کریمپه، حلقه کریمپ رو با ابزار مناسب (سایز بسته به کابل) پرس می‌کنید.
◦ اگه لحیمیه، پین مرکزی رو به هادی داخلی لحیم می‌کنید و سپر رو به بدنه وصل می‌کنید.
• نصب روی پنل:
◦ پنل رو با 4 سوراخ به فاصله 16×16 میلی‌متر سوراخ‌کاری می‌کنید.
◦ کانکتور رو با پیچ به پنل محکم می‌کنید.
کاربرد:
• برای اتصال دائمی کابل به بدنه دستگاه‌ها یا جعبه‌های RF مناسبه.
• ابعاد 16×16 میلی‌متر یه استاندارد رایج برای کانکتورهای N روپنلی نوع Flange هست.

نکات:
• سایز کابل (مثل RG316، LMR-400، یا RG213) رو مشخص کنید تا بگم حلقه کریمپ یا پین مناسبش چیه.
• این کانکتورها گاهی ضدآب (IP67) هستن، که برای استفاده خارجی خوبه.
• ضخامت پنل باید با طول رزوه کانکتور (معمولاً تا 5-6 میلی‌متر) جور دربیاد.
