کانکتور SMA نری راسته LMR300

توضیحات

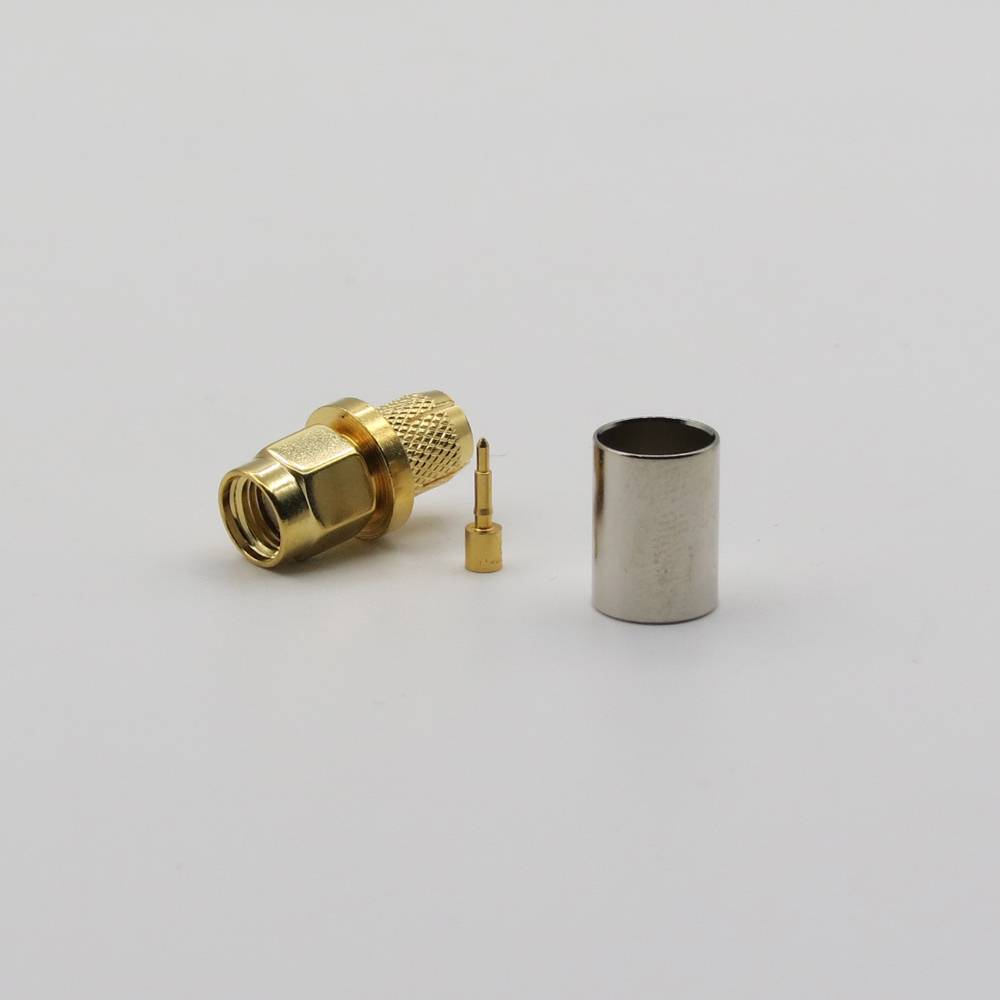

کانکتور SMA نری راسته LMR300 برای کابل LMR-300 یک کانکتور RF است که برای اتصال به کابل کواکسیال LMR-300 طراحی شده است. این نوع کانکتور در کاربردهای مخابراتی، آنتن‌ها و سیستم‌های بی‌سیم که نیاز به انتقال سیگنال با کیفیت بالا و اتلاف کم دارند، استفاده می‌شود.

مشخصات کابل LMR-300:
• نوع: کابل کواکسیال انعطاف‌پذیر (Flexible Coaxial Cable) از خانواده LMR شرکت Times Microwave.
• امپدانس: 50 اهم.
• قطر خارجی: حدود 7.62 میلی‌متر (0.300 اینچ).
• هادی مرکزی: مس خالص یا مس روکش‌دار (Solid BCCAI یا Bare Copper Clad Aluminum).
• عایق: فوم پلی‌اتیلن (Foam PE) که اتلاف دی‌الکتریک پایینی دارد.
• شیلد:
◦ لایه اول: نوار آلومینیومی (Tape).
◦ لایه دوم: بافت مسی قلع‌اندود (Tinned Copper Braid) برای محافظت در برابر تداخل.
• روکش خارجی: پلی‌اتیلن (PE) یا PVC مقاوم در برابر UV و شرایط محیطی.
• بازه فرکانسی: تا حدود 6 گیگاهرتز (بسته به کانکتور و کیفیت مونتاژ).
• اتلاف سیگنال: حدود 0.14 دسی‌بل بر متر در 1 گیگاهرتز (کمتر از کابل‌های RG مشابه).
LMR-300 به دلیل انعطاف‌پذیری، اتلاف کم و عملکرد خوب در فرکانس‌های بالا، جایگزین محبوبی برای کابل‌های RG-8 یا RG-213 است.

مشخصات کانکتور SMA نری راسته LMR300 :
• نوع: نری (Male)، یعنی دارای پین مرکزی و رزوه خارجی.
• طراحی: راسته (Straight)، بدون زاویه.
• سازگاری: طراحی‌شده برای کابل LMR-300 با قطر 0.300 اینچ.
• روش اتصال:
◦ Crimp: رایج‌ترین روش برای LMR-300، که از پرس (کریمپ) برای اتصال هادی و شیلد استفاده می‌شود.
◦ Solder: در برخی مدل‌ها، هادی مرکزی لحیم می‌شود و شیلد کریمپ می‌شود.
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا.
◦ پین مرکزی: معمولاً با روکش طلا برای کاهش اتلاف سیگنال.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً زیر 1.2 برای فرکانس‌های تا 6 گیگاهرتز.
• بازه فرکانسی: تا 6 گیگاهرتز یا کمی بیشتر (محدود شده توسط کابل LMR-300).
• اتلاف سیگنال: بسیار کم در صورت نصب صحیح.

مزایا:
• نصب آسان: مدل کریمپ برای LMR-300 سریع و بدون نیاز به لحیم‌کاری پیچیده است.
• عملکرد بالا: مناسب برای انتقال سیگنال‌های RF با اتلاف کم.
• سازگاری: SMA نری راسته به طور گسترده با تجهیزات RF سازگار است.

معایب:
• محدودیت فرکانس: نسبت به کابل‌های نیمه‌سخت مثل RG402، فرکانس حداکثری کمتری (تا 6 گیگاهرتز) دارد.
• حساسیت نصب: اگر کریمپ یا لحیم‌کاری ضعیف باشد، ممکن است افت سیگنال یا تداخل رخ دهد.

کاربردها:
• اتصال آنتن‌های Wi-Fi، GPS یا LTE.
• سیستم‌های مخابراتی بی‌سیم.
• کابل‌کشی در فواصل متوسط با نیاز به انعطاف‌پذیری.

نصب کانکتور:
نصب کانکتور SMA نری راسته روی LMR-300 معمولاً با روش کریمپ انجام می‌شود:
1 آماده‌سازی کابل:
◦ با ابزار استریپر کواکسیال (مثل مدل‌های Times Microwave)، روکش، شیلد و عایق را به اندازه مشخص برش دهید.
◦ طول هادی مرکزی باید با پین کانکتور هماهنگ باشد.
2 اتصال:
◦ پین مرکزی را روی هادی کریمپ یا لحیم کنید (بسته به مدل کانکتور).
◦ شیلد را داخل فرول (Ferrule) قرار داده و با ابزار کریمپ پرس کنید.
◦ بدنه کانکتور را روی کابل محکم کنید.
3 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را بررسی کنید.
4 ابزار پیشنهادی: ابزار کریمپ کواکسیال (مثل HEX Crimp Tool)، استریپر کابل، و هویه (در صورت نیاز).
