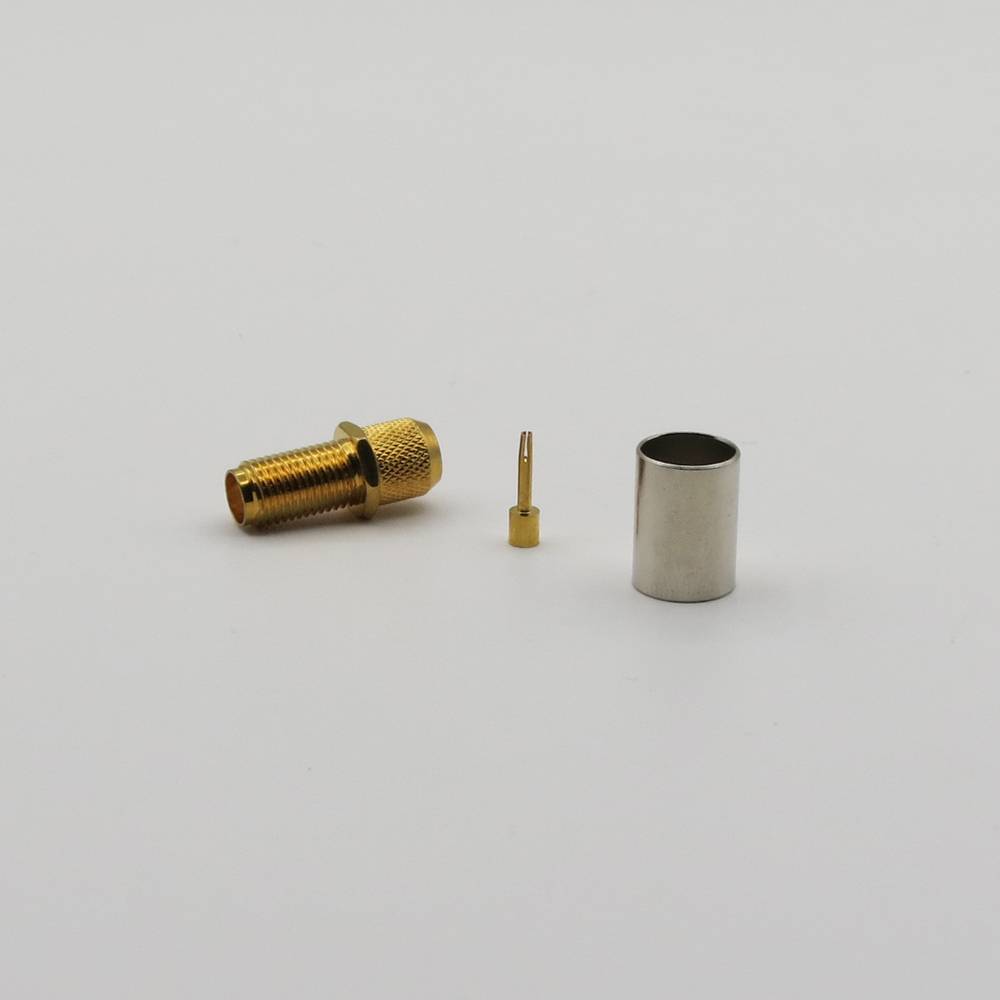

کانکتور SMA مادگی راسته LMR300

توضیحات

کانکتور SMA مادگی راسته LMR300 برای کابل LMR-300 یک کانکتور RF است که برای اتصال به کابل کواکسیال LMR-300 طراحی شده و به عنوان رابط مادگی (Female) عمل می‌کند. این کانکتور در سیستم‌های مخابراتی، آنتن‌ها و تجهیزات بی‌سیم که نیاز به اتصال پایدار و با کیفیت دارند، استفاده می‌شود.

مشخصات کابل LMR-300:
(مشابه پاسخ قبلی)
• نوع: کابل کواکسیال انعطاف‌پذیر.
• امپدانس: 50 اهم.
• قطر خارجی: 7.62 میلی‌متر (0.300 اینچ).
• هادی مرکزی: مس خالص یا روکش‌دار (Solid BCCAI).
• عایق: فوم پلی‌اتیلن (Foam PE).
• شیلد: نوار آلومینیومی + بافت مسی قلع‌اندود.
• روکش خارجی: پلی‌اتیلن (PE) یا PVC.
• بازه فرکانسی: تا حدود 6 گیگاهرتز.
• اتلاف سیگنال: حدود 0.14 دسی‌بل بر متر در 1 گیگاهرتز.

مشخصات کانکتور SMA مادگی راسته LMR300 :
• نوع: مادگی (Female)، یعنی دارای سوکت مرکزی (بدون پین) و رزوه داخلی.
• طراحی: راسته (Straight)، بدون زاویه.
• سازگاری: طراحی‌شده برای کابل LMR-300 با قطر 0.300 اینچ.
• روش اتصال:
◦ Crimp: رایج‌ترین روش برای LMR-300، که شیلد و هادی با پرس (کریمپ) متصل می‌شوند.
◦ Solder: در برخی مدل‌ها، هادی مرکزی لحیم می‌شود و شیلد کریمپ می‌شود.
• جنس:
◦ بدنه: برنج با روکش نیکل یا طلا برای مقاومت در برابر خوردگی.
◦ سوکت مرکزی: معمولاً با روکش طلا برای انتقال بهتر سیگنال.
• VSWR (نسبت موج ایستاده ولتاژ): معمولاً زیر 1.2 برای فرکانس‌های تا 6 گیگاهرتز.
• بازه فرکانسی: تا 6 گیگاهرتز یا کمی بیشتر (محدود شده توسط کابل LMR-300).
• اتلاف سیگنال: بسیار کم در صورت نصب صحیح.

مزایا:
• اتصال پایدار: طراحی مادگی برای اتصال به کانکتورهای نری SMA مناسب است.
• نصب آسان: مدل کریمپ برای کابل‌های انعطاف‌پذیر مثل LMR-300 سریع و کارآمد است.
• انعطاف‌پذیری: سازگار با تجهیزات استاندارد RF که از کانکتور SMA استفاده می‌کنند.

معایب:
• محدودیت فرکانس: نسبت به کابل‌های نیمه‌سخت مثل RG402، حداکثر فرکانس کمتری (تا 6 گیگاهرتز) دارد.
• دقت در نصب: نصب نادرست (مثل کریمپ ضعیف) می‌تواند باعث افت سیگنال یا تداخل شود.

کاربردها:
• اتصال کابل LMR-300 به دستگاه‌هایی با پورت SMA نری (مثل رادیوها، ماژول‌های RF).
• سیستم‌های بی‌سیم مثل Wi-Fi، LTE یا GPS.
• کابل‌کشی در فواصل متوسط با نیاز به انعطاف‌پذیری و اتصال مادگی.

نصب کانکتور:
نصب کانکتور SMA مادگی راسته روی LMR-300 معمولاً با روش کریمپ انجام می‌شود:
1 آماده‌سازی کابل:
◦ با ابزار استریپر کواکسیال (مثل مدل‌های Times Microwave)، روکش، شیلد و عایق را به طول مناسب برش دهید.
◦ هادی مرکزی باید با سوکت کانکتور هم‌تراز باشد.
2 اتصال:
◦ هادی مرکزی را به سوکت کانکتور کریمپ یا لحیم کنید (بسته به مدل).
◦ شیلد را داخل فرول (Ferrule) قرار داده و با ابزار کریمپ پرس کنید.
◦ بدنه کانکتور را محکم کنید.
3 کنترل کیفیت: با مولتی‌متر اتصال کوتاه یا قطعی را چک کنید.
4 ابزار پیشنهادی: ابزار کریمپ کواکسیال (HEX Crimp Tool)، استریپر کابل، و هویه (در صورت نیاز).

تفاوت با SMA نری:
• SMA نری: پین مرکزی دارد و رزوه خارجی، برای اتصال به SMA مادگی.
• SMA مادگی: سوکت مرکزی دارد و رزوه داخلی، برای اتصال به SMA نری.
اگر قصد دارید کابل LMR-300 را به دستگاهی با پورت SMA نری متصل کنید، این کانکتور مادگی راسته انتخاب مناسبی است.
