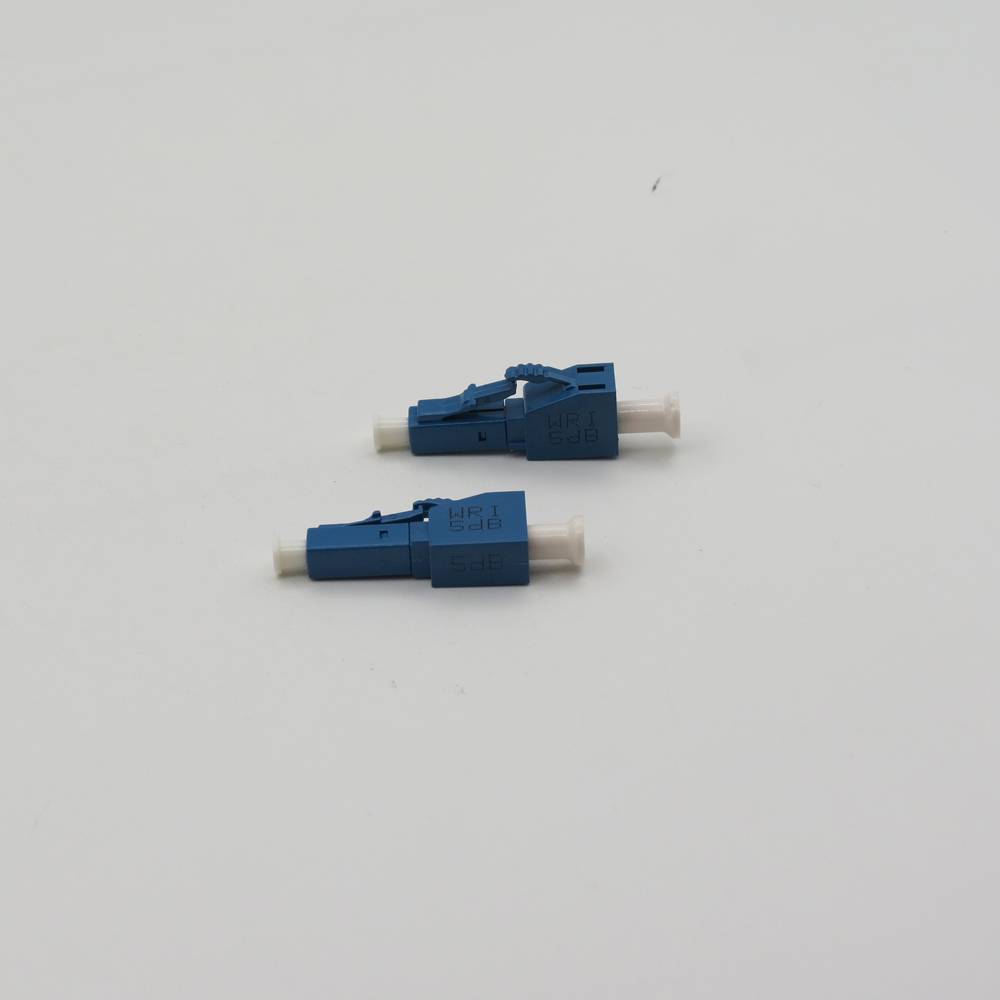

اتنیتور فیبرنوری F to M LC UPC 5db

توضیحات

اتنیتور فیبرنوری 5db
اتنیتور (تضعیف‌کننده) فیبر نوری یک قطعه پسیو (غیرفعال) در شبکه‌های فیبر نوری است که برای کاهش قدرت سیگنال نوری (attenuation) استفاده می‌شود. این دستگاه در مواردی کاربرد دارد که سیگنال نوری بیش از حد قوی است و نیاز به بالانس یا تنظیم قدرت آن برای جلوگیری از آسیب به تجهیزات گیرنده یا بهبود کیفیت انتقال وجود دارد. مدل مورد نظر شما، F to M LC UPC 5dB، یک اتنیتور ثابت (fixed attenuator) است که تضعیف دقیق 5 دسی‌بل (dB) را فراهم می‌کند.

مشخصات فنی اصلی (بر اساس استانداردهای رایج و محصولات مشابه موجود در بازار ایران):
• نوع کانکتور: LC (Latch Connector) – یک کانکتور کوچک و فشرده برای اتصالات متراکم.
• سمت مادگی (Male): LC/UPC (Ultra Physical Contact) – سطح صاف و براق برای بازتاب کم (کمتر از ۰.۳٪ در طول موج‌های ۱۳۱۰ نانومتر و ۱۵۵۰ نانومتر).
• سمت مادگی (Female): LC/UPC – برای اتصال مستقیم به پچ‌کورد یا تجهیزات.
• میزان تضعیف: 5 dB (ثابت و دقیق، بدون نیاز به تنظیم دستی).
• نوع فیبر: مناسب برای فیبر سینگل مود (Single Mode – SM)، با قطر هسته ۹/۱۲۵ میکرون.
• طول موج کاری: دوگانه ۱۳۱۰ nm و ۱۵۵۰ nm (مناسب برای شبکه‌های FTTH، LAN، WAN و مخابرات).
• ویژگی‌های عملکردی اتنیتور فیبرنوری 5db :
• دقت تضعیف: ±۰.۵ dB (کمترین انحراف).
• بازتاب (Return Loss): بیش از ۵۰ dB (UPC).
• از دست دادن درج (Insertion Loss): کمتر از ۰.۳ dB.
• PDL (Polarization Dependent Loss): کمتر از ۰.۱ dB.
• مقاومت حرارتی: -۴۰ تا +۷۵ درجه سانتی‌گراد.
• جنس بدنه: معمولاً پلاستیک مقاوم یا آلیاژ آلومینیوم با روکش ضدخوردگی، برای حفاظت دائمی و حمل آسان.
• ابعاد: کامپکت (شبیه به آداپتورهای استاندارد، حدود ۳۰-۴۰ میلی‌متر طول).
• استانداردها: RoHS، Telcordia GR-326 و IEC-61754-20.
این مدل ایده‌آل برای کاربردهایی مانند تست تجهیزات، شبکه‌های داده پرسرعت (تا ۱۰Gbps+)، و سیستم‌های CATV است، جایی که نیاز به کاهش سیگنال بدون اختلال در کیفیت دارید.

تفاوت با انواع دیگر:
• ثابت vs. متغیر: این مدل ثابت است (تضعیف ۷ dB ثابت). مدل‌های متغیر (VOA) اجازه تنظیم را می‌دهند.
• UPC vs. APC: UPC برای اتصالات عمومی با بازتاب متوسط؛ APC (زاویه‌دار) برای بازتاب کمتر (کمتر از ۰.۱٪) در سیستم‌های حساس مانند FTTx مناسب‌تر است.
• سایر میزان تضعیف: موجود در ۱ تا ۳۰ dB (مثلاً ۳dB، 7dB، ۱۰dB، ۱۵dB).

نحوه استفاده گام‌به‌گام:
1. انتخاب: بر اساس کانکتور (SC برای GPON) و نوع فیبر (SM برای 5 dB) انتخاب کنید؛ APC برای لینک‌های حساس.
2. نصب: اتنویتور را بین پچ‌کورد نری و مادگی (مثل SFP) قرار دهید و محکم قفل کنید.
3. تست: با Optical Power Meter افت را اندازه بگیرید (باید ≈۷ dB باشد)؛ Return Loss را با OTDR چک کنید.
4. نگهداری: کاپ محافظ را ببندید و هر ۳ ماه تمیز کنید (با دستمال Kimtech و الکل).
5. نکته ایمنی: از لیزر مستقیم به چشم اجتناب کنید (Class 1)؛ در توان >۲۰۰ mW از مدل High-Power استفاده کنید.
