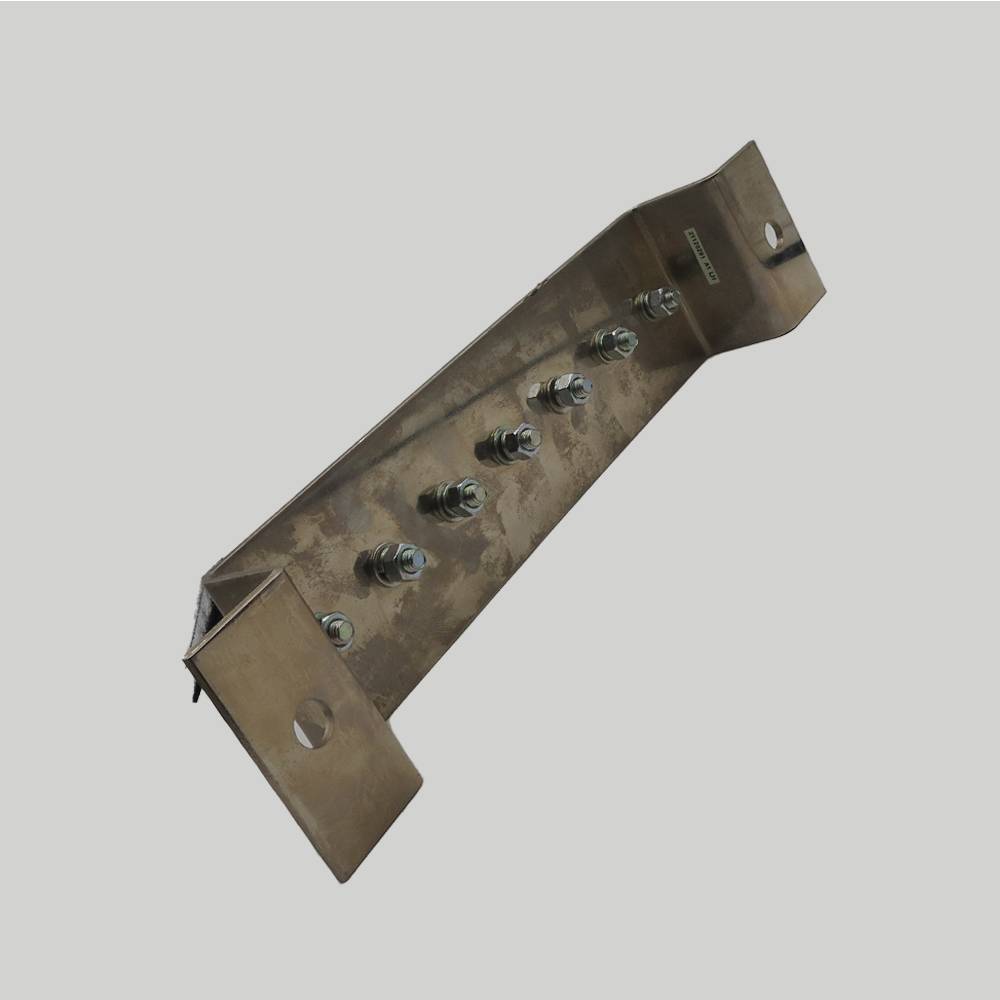

شینه مسی 5*100*300 پایه دار

توضیحات

شینه مسی 5*100*300 پایه دار

شینه مسی ۳۰۰ × ۱۰۰ × ۵ میلی‌متر پایه‌دار یک شینه الکتریکی با ابعاد بزرگ‌تر نسبت به مدل قبلی (۲۵۰ × ۷۰ × ۵) است که برای کاربردهای سنگین‌تر طراحی شده. این شینه معمولاً در تابلوهای برق صنعتی، سیستم‌های توزیع قدرت یا اتصال زمین (ارت) استفاده می‌شود. وجود پایه نشان‌دهنده این است که برای نصب ثابت روی مقره یا بدنه تابلو مناسب است.

مشخصات شینه مسی 5*100*300 پایه دار :
• جنس: مس خالص (معمولاً ۹۹.۹٪)
• ابعاد:
◦ طول: ۳۰۰ میلی‌متر
◦ عرض: ۱۰۰ میلی‌متر
◦ ضخامت: ۵ میلی‌متر
• وزن تقریبی: با چگالی مس (۸.۹۶ گرم بر سانتی‌متر مکعب)، حجم = ۳۰۰ × ۱۰۰ × ۵ = ۱۵۰,۰۰۰ میلی‌متر مکعب = ۱۵۰ سانتی‌متر مکعب. وزن = ۱۵۰ × ۸.۹۶ ≈ ۱۳۴۴ گرم (۱.۳۴ کیلوگرم).
• ظرفیت جریان: با سطح مقطع ۵۰۰ میلی‌متر مربع (۱۰۰ × ۵)، این شینه می‌تواند جریان حدود ۱۵۰۰ تا ۲۰۰۰ آمپر را تحمل کند (بسته به دما و استاندارد، مثلاً IEC یا DIN).
• پایه‌ها: معمولاً ۲ یا ۴ پایه برای نصب روی مقره یا تابلو دارد.
• سوراخ‌ها: بسته به طراحی، ممکن است ۶ تا ۱۶ سوراخ برای اتصال کابل‌ها داشته باشد (مثلاً پیچ M8 یا M10).

کاربرد:
• تابلوهای برق فشار ضعیف: برای توزیع جریان بین کلیدها، فیوزها یا تجهیزات.
• اتصال زمین: در سیستم‌های ارتینگ برای انتقال جریان به چاه ارت.
• پست‌های برق یا کارخانجات: در جاهایی که جریان بالا و پایداری اتصال مهم است.

نصب:
• شینه روی پایه‌های عایق (مقره) نصب می‌شود تا از تماس با بدنه فلزی جلوگیری شود، مگر اینکه برای ارتینگ باشد.
• برای اتصال کابل، از کابلشوهای مناسب (مثلاً سایز ۹۵ تا ۱۵۰ میلی‌متر مربع) و پیچ و مهره استفاده کنید.
• سطح شینه باید تمیز و بدون اکسید باشد تا هدایت بهتری داشته باشد.
