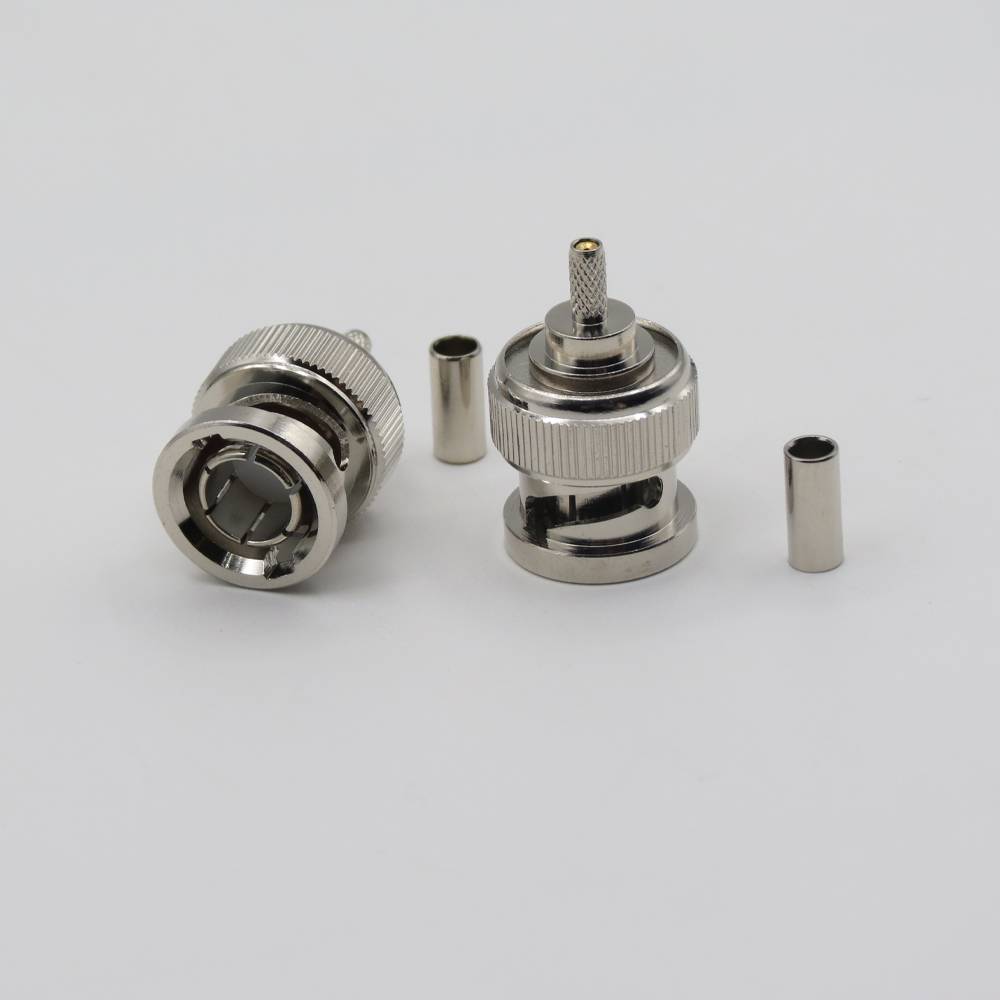

کانکتور BNC نری راسته RG316

توضیحات

کانکتور BNC نری راسته RG316 یک نوع اتصال‌دهنده کواکسیال RF (فرکانس رادیویی) است که به دلیل طراحی ساده، اتصال سریع و قابل اعتماد بودن، در کاربردهای مختلف مخابراتی، صوتی-تصویری و تست تجهیزات بسیار استفاده می‌شود. این کانکتور از مکانیزم قفل بیونتی (Bayonet) استفاده می‌کند که با یک چرخش کوچک قفل می‌شود.

مشخصات کلی کانکتور BNC نری راسته RG316

1 امپدانس:
◦ موجود در دو نوع: 50 اهم (برای کاربردهای RF مثل ارتباطات رادیویی) و 75 اهم (برای ویدئو و سیگنال‌های آنالوگ/دیجیتال مثل CCTV).
◦ انتخاب امپدانس باید با کابل و تجهیزات مورد استفاده مطابقت داشته باشد.
2 فرکانس کاری:
◦ تا 4 گیگاهرتز برای مدل‌های 50 اهم (در برخی مدل‌های باکیفیت تا 11 گیگاهرتز).
◦ تا 2 گیگاهرتز برای مدل‌های 75 اهم.
3 ساختار:
◦ پین مرکزی (Center Pin): هادی داخلی که سیگنال را منتقل می‌کند (معمولاً روکش طلا یا نقره برای کاهش مقاومت).
◦ بدنه (Body): هادی خارجی که به شیلد کابل متصل می‌شود (اغلب نیکل‌اندود یا برنجی).
◦ عایق داخلی: از موادی مثل PTFE یا Delrin برای جداسازی هادی‌ها.
4 انواع اتصال به کابل:
◦ Crimp: با ابزار پرس متصل می‌شود (محکم و حرفه‌ای).
◦ Compression: با فشرده‌سازی نصب می‌شود (ضدآب و مقاوم).
◦ Solder: با لحیم‌کاری (اتصال دائمی و قوی).
◦ Twist-On: پیچشی و بدون نیاز به ابزار (ساده و موقت).
5 حداکثر ولتاژ و توان:
◦ ولتاژ کاری: معمولاً تا 500 ولت.
◦ توان: بسته به فرکانس و نوع کابل، از چند وات تا چند صد وات.
6 کاربردها:
◦ 50 اهم: ارتباطات رادیویی، آنتن‌ها، اسیلوسکوپ‌ها، شبکه‌های قدیمی (مثل 10BASE2).
◦ 75 اهم: سیستم‌های ویدئویی (CCTV، پخش تلویزیونی)، تجهیزات صوتی-تصویری.

انواع کانکتور BNC:
• BNC Male: پلاگ نری با پین مرکزی بیرون‌زده.
• BNC Female: سوکت مادگی برای اتصال به پلاگ نری.
• BNC T-Adapter: برای انشعاب یا اتصال چند کابل.
• BNC Terminator: برای بستن انتهای خط و جلوگیری از انعکاس سیگنال (50 یا 75 اهم).

نکات انتخاب و نصب:
• مطابقت امپدانس: برای RG316 از BNC 50 اهم و برای RG59 یا 2.5C-2V از BNC 75 اهم استفاده کنید.
• کیفیت ساخت: کانکتورهای با روکش طلا (Gold-Plated) یا بدنه مقاوم (Nickel-Plated) عمر و عملکرد بهتری دارند.
• ابزار: برای Crimp یا Compression، ابزار مناسب (مثل Crimping Tool) ضروری است.
• محیط: در فضای باز، از کانکتورهای ضدآب یا نوار محافظ (مثل نوار ولکانیزه) استفاده کنید.
