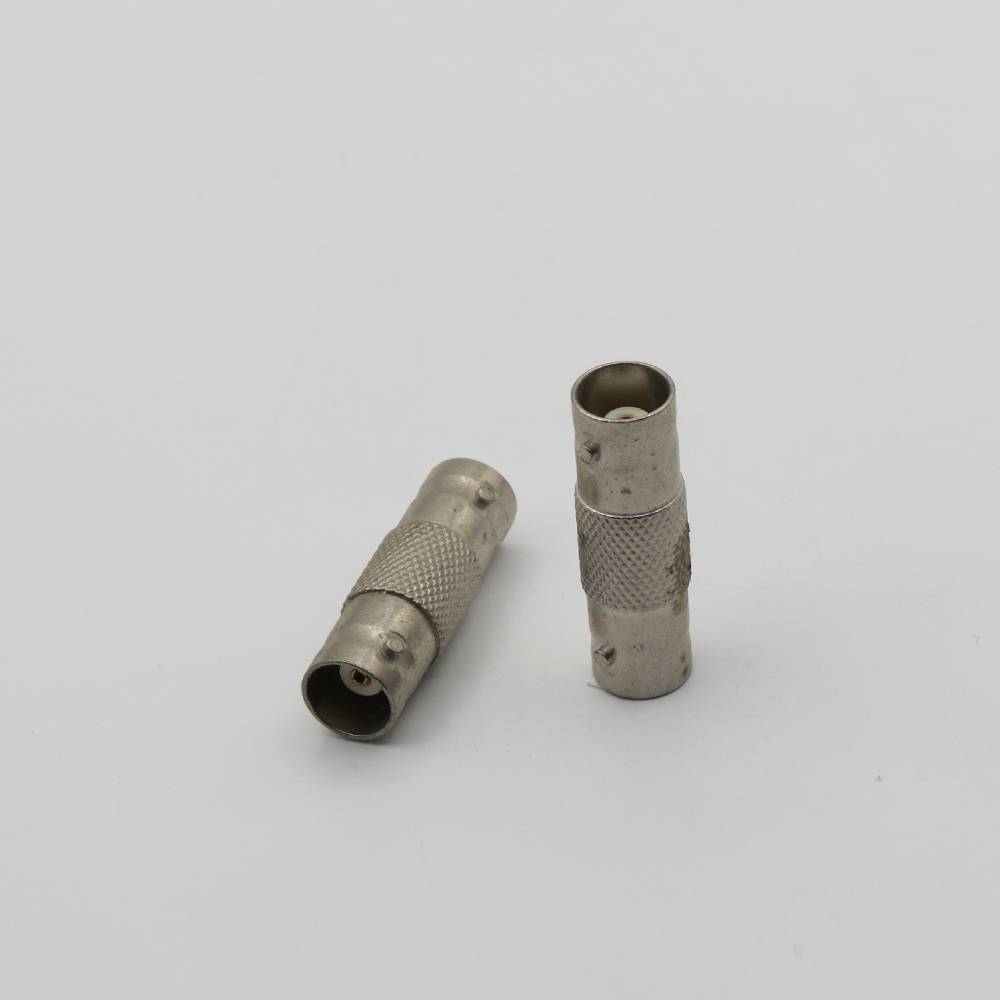

مبدل BNC دو سر ماده بین راهی راسته

توضیحات

مبدل BNC دو سر مادگی که برای اتصال کانکتورهای BNC به یکدیگر یا به انواع دیگر کانکتورها استفاده می‌شود. این آداپتورها در مدل‌ها و کاربردهای مختلفی عرضه می‌شوند و بسته به نیاز، می‌توانند امپدانس، جنسیت (نری/مادگی) یا نوع اتصال را تغییر دهند.

مشخصات مبدل BNC دو سر مادگی :
1 امپدانس:
◦ 50 اهم: برای کاربردهای RF (مثل رادیو، آنتن‌ها).
◦ 75 اهم: برای سیستم‌های ویدئویی و صوتی (مثل CCTV، پخش).
2 ساختار:
◦ بدنه: معمولاً از برنج با روکش نیکل یا استیل ضدزنگ.
◦ پین مرکزی: اغلب روکش طلا یا نقره برای کاهش مقاومت.
◦ عایق داخلی: از PTFE یا مواد مشابه برای حفظ کیفیت سیگنال.
3 فرکانس کاری:
◦ 50 اهم: تا 4 گیگاهرتز (در مدل‌های حرفه‌ای تا 11 گیگاهرتز).
◦ 75 اهم: تا 2 گیگاهرتز.
4 حداکثر ولتاژ:
◦ معمولاً تا 500 ولت (بسته به مدل).
انواع آداپتور BNC:
1 BNC Female-to-Female (Barrel Adapter):
◦ اتصال دو کانکتور BNC نری به یکدیگر.
◦ برای تمدید کابل یا اتصال دو دستگاه.
2 BNC Male-to-Female:
◦ یک سر نری و یک سر مادگی.
◦ برای تغییر جنسیت کانکتور یا اتصال موقت.
3 BNC T-Adapter:
◦ سه سر (معمولاً همه مادگی یا ترکیبی از نری/مادگی).
◦ برای انشعاب سیگنال (مثلاً اتصال دو ورودی به یک خروجی).
4 BNC Right Angle (90 Degree):
◦ زاویه‌دار برای استفاده در فضاهای محدود.
◦ می‌تواند Female-to-Male یا Female-to-Female باشد.
5 آداپتور BNC به سایر کانکتورها:
◦ BNC به RCA: برای اتصال کابل BNC به تجهیزات صوتی/تصویری RCA.
◦ BNC به SMA: برای سیستم‌های RF با کانکتور SMA.
◦ BNC به N-Type: برای اتصال به کابل‌های سنگین‌تر RF.
◦ BNC به F-Type: برای اتصال به سیستم‌های تلویزیونی کابلی.
6 BNC Terminator:
◦ یک سر BNC با مقاومت داخلی (50 یا 75 اهم).
◦ برای بستن انتهای خط و جلوگیری از انعکاس سیگنال.
کاربردها:
• تمدید یا تغییر مسیر کابل: اتصال دو کابل BNC یا تغییر زاویه اتصال.
• تبدیل نوع کانکتور: اتصال BNC به کانکتورهای دیگر (مثل RCA یا SMA).
• تست و عیب‌یابی: استفاده در آزمایشگاه‌ها برای اتصال موقت تجهیزات.
• سیستم‌های ویدئویی و RF: بسته به امپدانس، در CCTV، رادیو یا شبکه‌ها.
نکات انتخاب و استفاده:
• مطابقت امپدانس: آداپتور باید با امپدانس کابل و تجهیزات (50 یا 75 اهم) سازگار باشد.
• کیفیت ساخت: مدل‌های با پین روکش طلا (Gold-Plated) و بدنه مقاوم (Nickel-Plated) توصیه می‌شوند.
• محیط: برای فضای باز، از آداپتورهای ضدآب (IP-rated) استفاده کنید.
• اتصال محکم: مکانیزم بیونتی باید به خوبی قفل شود تا سیگنال پایدار بماند.
سازگاری با کابل‌ها:
آداپتور BNC با کابل‌های کواکسیال مثل RG58 (50 اهم)، RG59، RG6، یا 2.5C-2V (75 اهم) کار می‌کند، به شرطی که کانکتورهای نری یا مادگی متصل به آن‌ها سازگار باشند.
