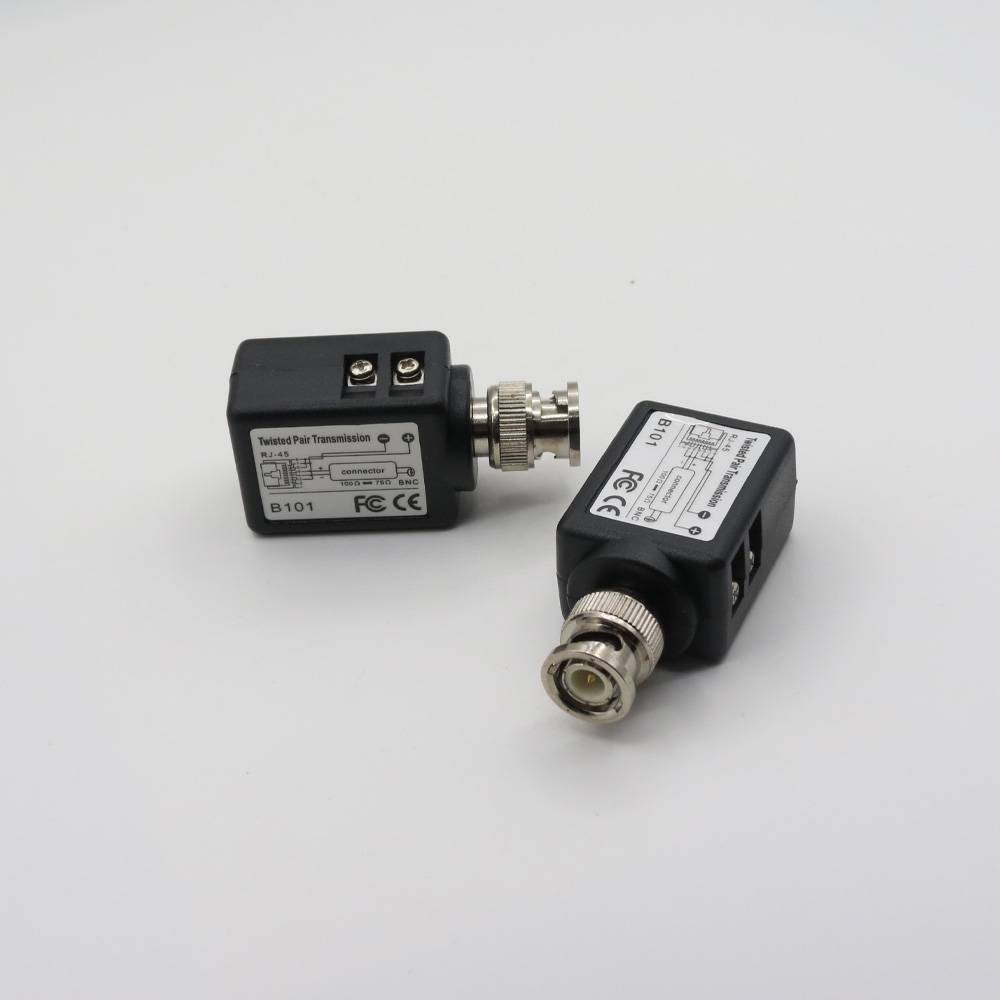

بالن (مبدل) 75 به 100 اهم جهت تبدیل کابل کواکسیال 75 اهم

توضیحات

بالن (مبدل) 75 به 100اهم  رابط BNC نری به RJ45 یک آداپتور یا مبدل است که برای اتصال یک کانکتور BNC (مادگی) به یک کانکتور RJ45 (معمولاً نری) استفاده می‌شود. این نوع رابط در سیستم‌هایی که نیاز به تطبیق بین کابل‌های کواکسیال (BNC) و کابل‌های شبکه اترنت (RJ45) دارند، کاربرد دارد.

توضیحات بالن (مبدل) 75 به 100اهم :
• کانکتور BNC نری: کانکتوری با مکانیزم قفل سرنیزه‌ای که معمولاً برای انتقال سیگنال‌های ویدئویی (مثل دوربین‌های مداربسته) یا شبکه‌های قدیمی (مثل 10Base2) استفاده می‌شود. امپدانس آن 50 اهم یا 75 اهم است و تا فرکانس 4 گیگاهرتز کار می‌کند.
• کانکتور RJ45: کانکتور استاندارد 8 پینی که در کابل‌های شبکه اترنت (مثل Cat5e یا Cat6) برای انتقال داده‌های دیجیتال استفاده می‌شود.
• رابط BNC Female به RJ45: این آداپتور به شما امکان می‌دهد یک کابل BNC نری را به یک سیستم یا کابل با کانکتور RJ45 متصل کنید.
انواع:
• BNC Female به RJ45 Male: مادگی BNC به نری RJ45 (رایج‌ترین نوع).
• BNC Female به RJ45 Female: هر دو طرف مادگی (کمتر رایج، برای اتصال کابل‌های نری).
کاربردها:
1 دوربین‌های مداربسته: برای اتصال دوربین‌هایی با خروجی BNC به سیستم‌های ضبط (DVR/NVR) که از کابل شبکه (RJ45) استفاده می‌کنند. در این موارد، اغلب از یک بالون ویدئویی (Video Balun) همراه با آداپتور استفاده می‌شود تا سیگنال آنالوگ روی کابل شبکه منتقل شود.
2 شبکه‌های قدیمی: تبدیل کابل‌های کواکسیال (BNC) به زیرساخت‌های مدرن‌تر مبتنی بر RJ45.
3 تست و اندازه‌گیری: تطبیق تجهیزات مختلف در آزمایشگاه‌ها یا پروژه‌های DIY.
نکات مهم:
• نیاز به بالون: چون BNC معمولاً سیگنال آنالوگ (مثل ویدئو) و RJ45 سیگنال دیجیتال (مثل داده‌های اترنت) منتقل می‌کند، یک آداپتور ساده به‌تنهایی کافی نیست. برای انتقال ویدئو، باید از بالون استفاده کنید که سیگنال را سازگار کند.
• امپدانس: مطمئن شوید امپدانس آداپتور (50 اهم یا 75 اهم) با کابل و دستگاه شما همخوانی دارد. برای ویدئو معمولاً 75 اهم و برای RF معمولاً 50 اهم است.
• کیفیت ساخت: آداپتورهای بی‌کیفیت ممکن است باعث افت سیگنال یا اتصال ضعیف شوند.
مثال عملی:
فرض کنید یک دوربین مداربسته با کانکتور BNC نری دارید و می‌خواهید آن را با کابل Cat6 (که در انتها RJ45 است) به DVR متصل کنید. از یک رابط BNC Female به RJ45 Male به همراه یک جفت بالون ویدئویی استفاده می‌کنید:
• بالون در سمت دوربین: BNC نری دوربین را به RJ45 تبدیل می‌کند.
• بالون در سمت DVR: RJ45 را به ورودی BNC دستگاه متصل می‌کند.
