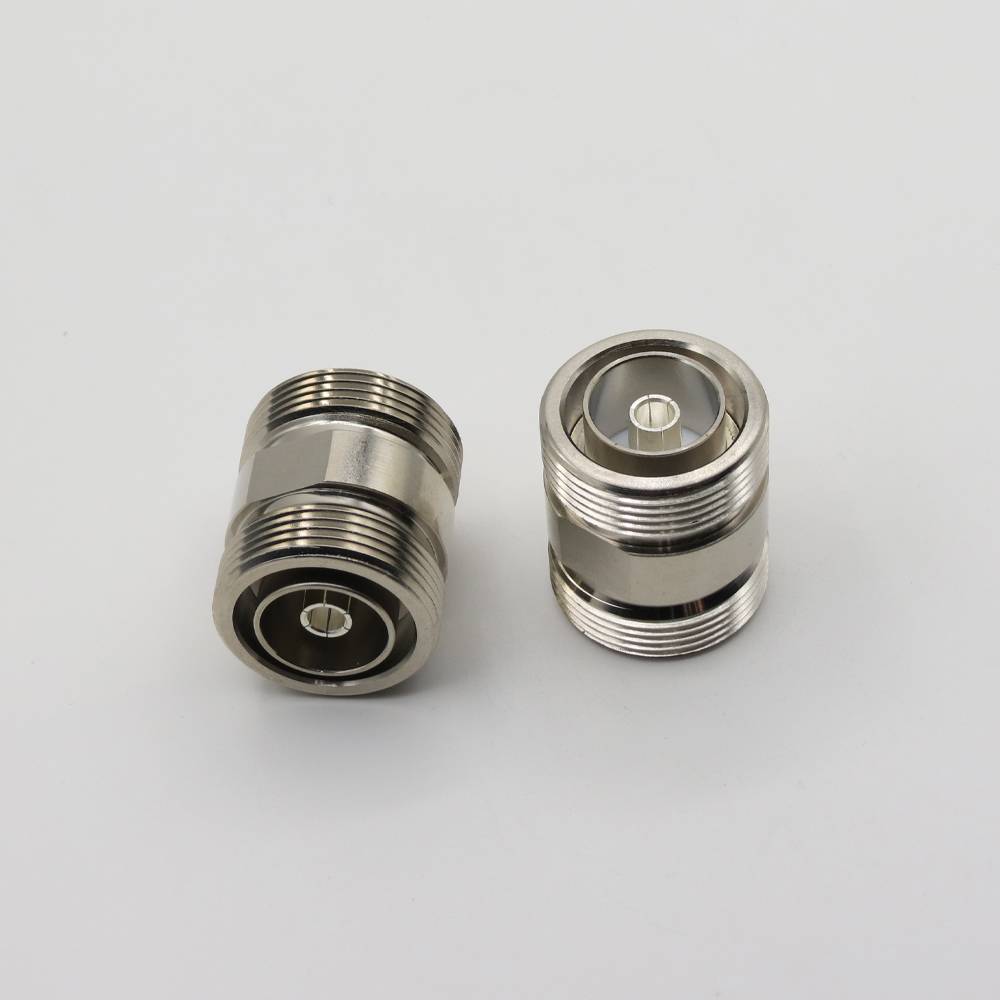

مبدل 7/16 مادگی به 7/16 مادگی راسته

توضیحات

مبدل 7/16 به 7/16 مادگی راسته

مبدل 7/16 مادگی به 7/16 مادگی مستقیم (7/16 Female to 7/16 Female Straight Adapter) یک کانکتور کواکسیال RF inline (مستقیم) است که برای اتصال دو کانکتور 7/16 مادگی به یکدیگر استفاده می‌شود. کانکتور 7/16 DIN یک نوع اتصال کم‌ازدست‌دهی (low-loss) با امپدانس 50Ω و فرکانس کاری بالا (تا 7.5 GHz یا بیشتر) است که در سیستم‌های مخابراتی، دکل‌های BTS، آنتن‌های RF، و تجهیزات بی‌سیم (مانند 4G/5G) کاربرد دارد. این مبدل برای延长 کابل‌ها، اتصال تجهیزات بدون نیاز به تعویض کانکتور، یا تطبیق جنسیت (از مادگی به مادگی) طراحی شده و ساختار مستقیم (straight) آن اجازه می‌دهد بدون زاویه خم، در خط مستقیم نصب شود.

کاربرد اصلی: در پروژه‌های مخابراتی ایران (مانند ایرانسل یا همراه اول) برای اتصال فیدرهای کواکسیال مانند LDF4-50A یا SCLF12-50، بدون ایجاد نویز یا افت سیگنال.

این محصول معمولاً از جنس برنج با روکش نیکل یا قلع (برای مقاومت در برابر خوردگی و هدایت بالا) ساخته می‌شود و شامل:
• دو سوکت مادگی 7/16: برای اتصال مستقیم کابل‌های مادگی.
• بدنه مستقیم: طول کوتاه (حدود ۵۰-۷۰ میلی‌متر) برای حداقل ازدست‌دهی سیگنال.
• ویژگی‌های اضافی: آب‌بندی IP67 (برای استفاده outdoor) و VSWR کمتر از 1.1 در فرکانس‌های کاری.

مشخصات  مبدل 7/16 به 7/16 مادگی راسته :
• نوع کانکتور: 7/16 DIN (مادگی به مادگی)
• کاربرد: این مبدل معمولاً در سیستم‌های مخابراتی، آنتن‌ها، و تجهیزات RF (فرکانس رادیویی) برای اتصال دو کابل یا دستگاه با کانکتور 7/16 مادگی استفاده می‌شود.
ویژگی‌های کلیدی (بر اساس استانداردهای IEC 61169-4):
• امپدانس: ۵۰ اهم.
• فرکانس کاری: DC تا ۷.۵ GHz (یا تا ۸ GHz در مدل‌های پیشرفته).
• حداکثر توان: ۳-۵ kW (بسته به فرکانس).
• دمای کاری: -۵۵°C تا +۱۵۵°C.
• VSWR (ضریب موج ایستاده): ≤1.05 (در ۰.۸-۲ GHz).
• جنس: برنج/استیل ضدزنگ با دی‌الکتریک PTFE (تفلون).

نکات خرید:
1. کیفیت ساخت: اطمینان حاصل کنید که مبدل از کیفیت سیگنال و دوام آن مطمئن شوید.
2. مشخصات فنی: بررسی کنید که فرکانس کاری و امپدانس مبدل با نیازهای شما سازگار باشد.
3. محیط استفاده: اگر برای فضای باز است، مدل‌های مقاوم در برابر آب و گردوغبار را انتخاب کنید.
