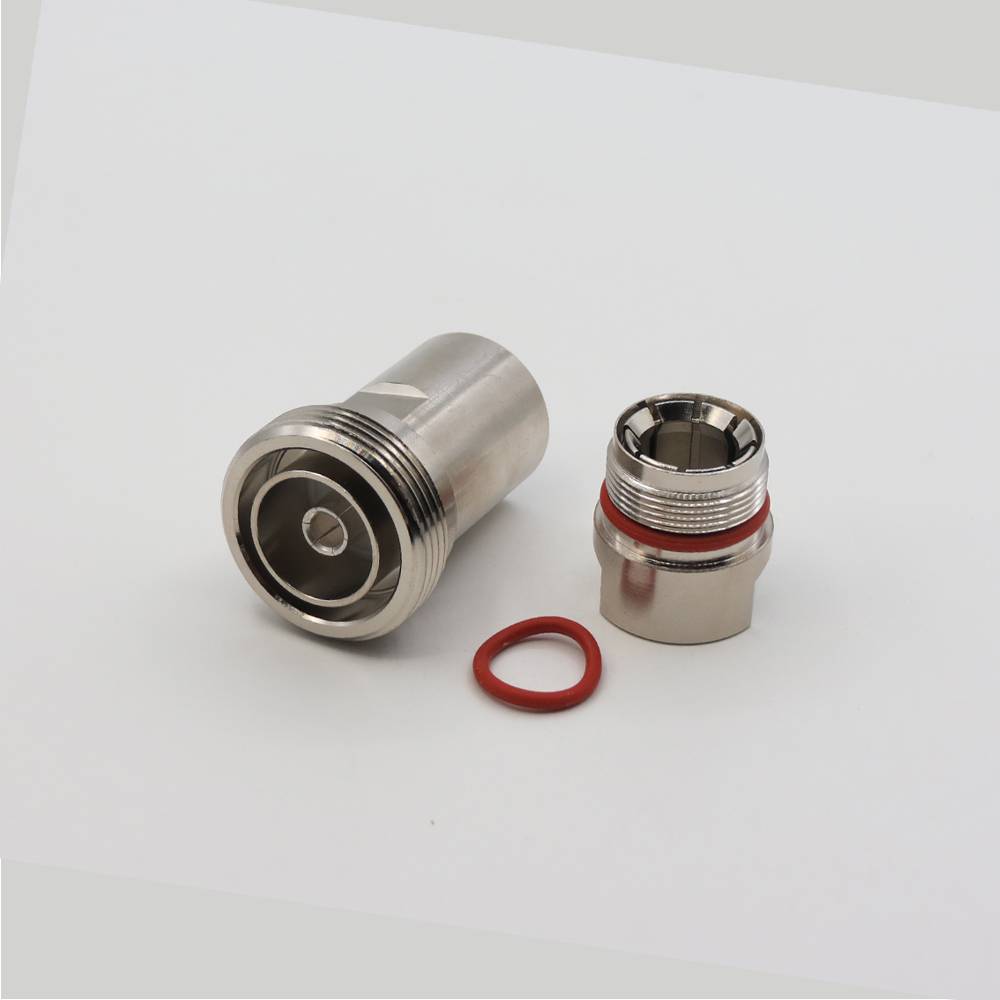

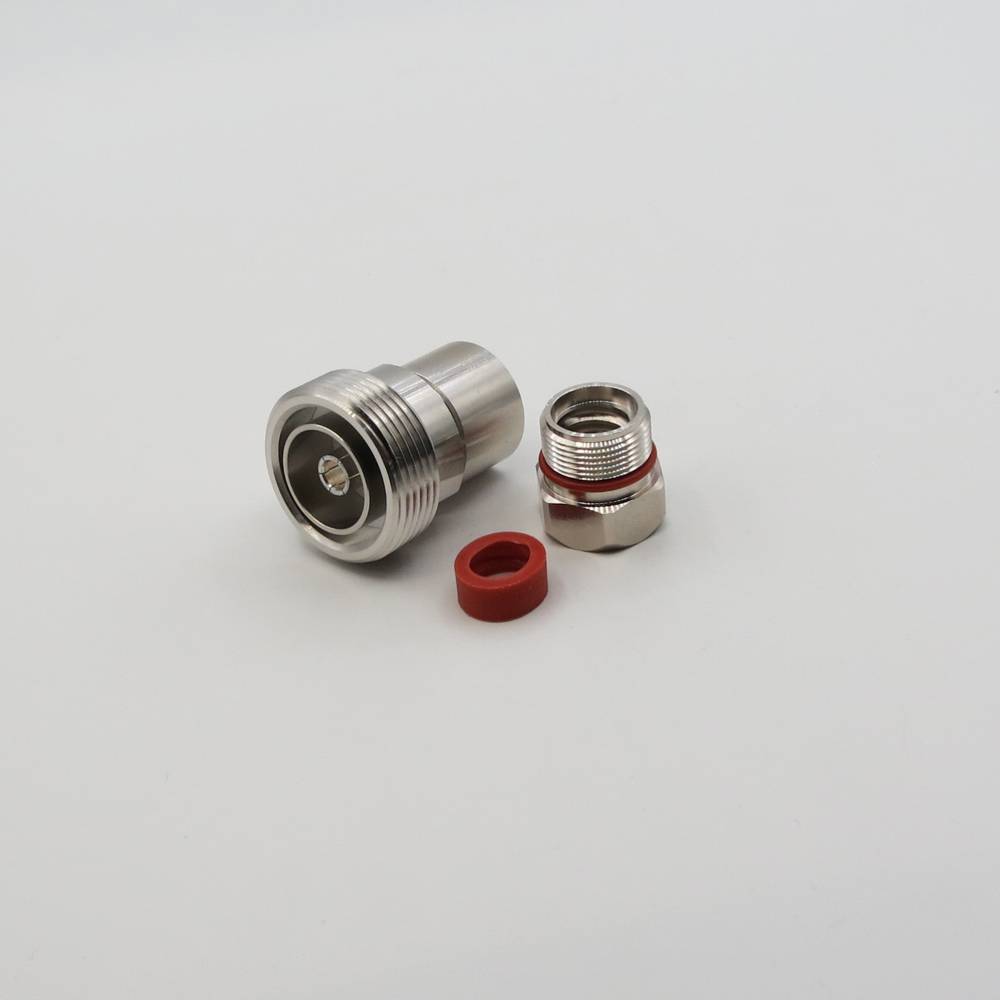

کانکتور7/16 مادگی راسته SCF 1/2

توضیحات

کانکتور7/16 مادگی راسته SCF 1/2
با توجه به جستجوی شما، به دنبال کانکتور 7/16 DIN-Type مادگی (Female) راسته (Straight) مناسب برای کابل کواکسیال 1/2 SCF (از برند RFS SuperFlexible، قطر 1/2 اینچ) هستید. این کانکتور یک اتصال RF رزوه‌دار، سنگین و باکیفیت است که برای کاربردهای مخابراتی توان بالا، BTS و سیستم‌های بی‌سیم استفاده می‌شود. SCF 1/2 کابل سوپرفلکسیبل با تلفات کم، انعطاف‌پذیری بالا و مناسب برای فرکانس‌های بالا است (مشابه LCF اما انعطاف‌پذیرتر). در ادامه، جزئیات کامل، مشخصات و گزینه‌های خرید را بر اساس اطلاعات معتبر توضیح می‌دهم.
مشخصات فنی کلی کانکتور7/16 مادگی راسته SCF 1/2 :
• نوع کانکتور: 7/16 DIN Female (مادگی) – رزوه داخلی برای اتصال محکم به کانکتورهای نری
• زاویه: راسته (Straight) – مناسب برای اتصالات مستقیم بدون خمیدگی
• کابل سازگار: 1/2 SCF (قطر خارجی حدود 14.5 میلی‌متر، امپدانس 50 اهم؛ سری SCF12-50 از RFS، با هادی مسی، دی‌الکتریک فوم PE و شیلد موج‌دار برای انعطاف بالا)
• امپدانس: 50 Ω
• فرکانس کاری: DC تا 7.5 گیگاهرتز (بهینه برای 4G/5G، PIM پایین)
• روش نصب: معمولاً فشاری (Compression) با O-ring یا پلیمر claw برای آب‌بندی 360 درجه. نصب آسان با ابزارهای Omni Fit
• جنس: بدنه از برنج یا آلومینیوم با روکش نیکل/نقره برای مقاومت در برابر خوردگی، آب‌وهوا و PIM (Passive Intermodulation) کمتر از -162 dBc
• استاندارد: مطابق IEC 61169-4، MIL-STD-348 و DIN 47263
• ویژگی‌های اضافی: ضدآب (IP68 با sealing مناسب)، VSWR کمتر از 1.05:1، تحمل توان تا 5 کیلووات در فرکانس‌های پایین، طول تقریبی 65 میلی‌متر، وزن حدود 150 گرم
• کاربردها: اتصال کابل فیدر به آنتن‌های BTS، RRUها، تجهیزات مایکروویو، سیستم‌های GSM/UMTS/LTE و محیط‌های خارجی (outdoor) با انعطاف‌پذیری بالا
این کانکتور عملکرد بهتری نسبت به N-Type در توان بالا و PIM دارد و برای کابل SCF 1/2 (سوپرفلکسیبل، مشابه LCF اما خم‌شونده‌تر) ایده‌آل است.
تفاوت با مدل‌های مشابه
• 1/2 SCF vs. 1/2 LCF: هر دو 50 اهم و 1/2 اینچ هستند، اما SCF سوپرفلکسیبل (انعطاف‌پذیرتر با شعاع خمش کمتر) است و برای نصب‌های پیچیده‌تر مناسب‌تر. کانکتور مادگی برای هر دو مشابه، اما Omni Fit برای SCF بهینه‌تر.
• مادگی vs. نری: مادگی (Female) برای اتصال به پورت‌های نری (Male) استفاده می‌شود؛ مدل نری برای اتصال به پنل‌ها.
• راسته vs. رایت: راسته برای مسیرهای مستقیم بهتر است، اما رایت (90 درجه) برای فضاهای تنگ (که قبلاً بحث شد).
• 7/16 DIN vs. 4.3-10: 7/16 DIN برای توان بالاتر (تا 5kW) و فرکانس‌های پایین‌تر مناسب‌تر است.

راهنمای نصب مختصر
1. کابل 1/2 SCF را با ابزار Trimming Tool (مثل TRIM-SCF12-D01) برش دهید (فریینگ دقیق: روکش، شیلد موج‌دار، دی‌الکتریک).
2. سوکت مرکزی را لحیم یا پرس کنید.
3. بدنه را فشاری یا کلمپ کنید (با Compression Tool).
4. O-ring یا claw را برای sealing چک کنید و VSWR را با PIM Analyzer تست کنید.
