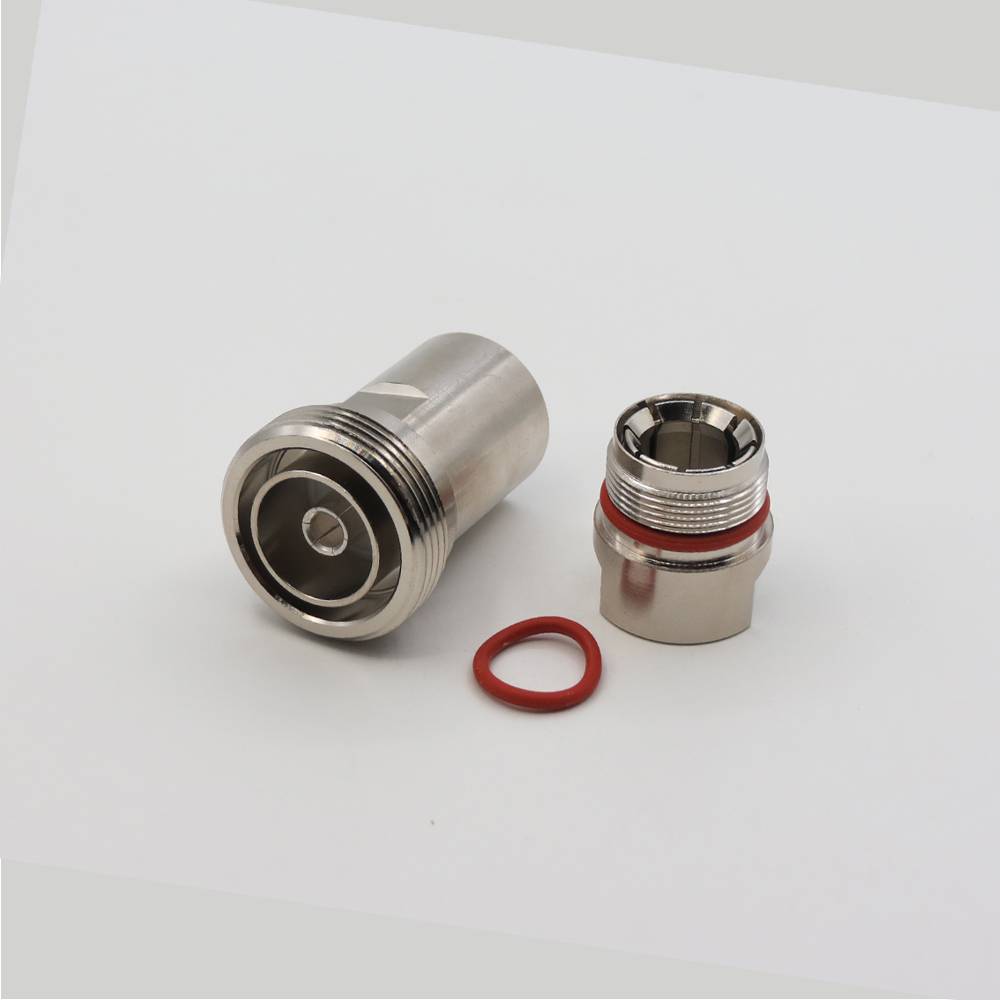

کانکتور 7/16 مادگی راسته 1/2 LCF

توضیحات

کانکتور 7/16 مادگی راسته 1/2 LCF برای کابل کواکسیال 1/2 LCF (از برند RFS CELLFLEX، قطر 1/2 اینچ) هستید. این کانکتور یک اتصال RF رزوه‌دار، سنگین و باکیفیت است که برای کاربردهای مخابراتی توان بالا، BTS و سیستم‌های بی‌سیم استفاده می‌شود. LCF 1/2 کابل فوم دی‌الکتریک با تلفات کم و مناسب برای فرکانس‌های بالا است. در ادامه، جزئیات کامل، مشخصات و گزینه‌های خرید را بر اساس اطلاعات معتبر توضیح می‌دهم.

مشخصات فنی کلی کانکتور 7/16 مادگی راسته 1/2 LCF :
• نوع کانکتور: 7/16 DIN Male (نری) – رزوه خارجی برای اتصال محکم
• زاویه: رایت (Right Angle, 90 درجه) – مناسب برای فضاهای تنگ و خم‌های مستقیم بدون تنش کابل
• کابل سازگار: 1/2 LCF (قطر خارجی حدود 14.2 میلی‌متر، امپدانس 50 اهم؛ سری LCF12-50 از RFS، با هادی مسی و دی‌الکتریک فوم PE)
• امپدانس: 50 Ω
• فرکانس کاری: DC تا 7.5 گیگاهرتز (بهینه برای 4G/5G، PIM پایین)
• روش نصب: معمولاً کلمپی (Clamp) یا فشاری (Compression) با O-ring یا پلیمر claw برای آب‌بندی 360 درجه. نصب آسان با ابزارهای Omni Fit
• جنس: بدنه از برنج یا آلومینیوم با روکش نیکل/نقره برای مقاومت در برابر خوردگی، آب‌وهوا و PIM (Passive Intermodulation) کمتر از -162 dBc
• استاندارد: مطابق IEC 61169-4، MIL-STD-348 و DIN 47263
• ویژگی‌های اضافی: ضدآب (IP68 با sealing مناسب)، VSWR کمتر از 1.05:1، تحمل توان تا 5 کیلووات در فرکانس‌های پایین، طول تقریبی 65 میلی‌متر، وزن حدود 150 گرم
• کاربردها: اتصال کابل فیدر به آنتن‌های BTS، RRUها، تجهیزات مایکروویو، سیستم‌های GSM/UMTS/LTE و محیط‌های خارجی (outdoor) با توان بالا
این کانکتور عملکرد بهتری نسبت به N-Type در توان بالا و PIM دارد و برای کابل LCF 1/2 (مشابه LDF4-50A از Andrew) ایده‌آل است.
تفاوت با مدل‌های مشابه
• 1/2 LCF vs. LDF4-50A: هر دو 50 اهم و 1/2 اینچ هستند، اما LCF از RFS سبک‌تر و انعطاف‌پذیرتر است. کانکتور رایت برای هر دو مشابه، اما Omni Fit برای LCF بهینه‌تر.
• نری vs. مادگی: نری (Male) برای اتصال به پورت‌های مادگی (Female) استفاده می‌شود.
• رایت vs. راسته: رایت برای صرفه‌جویی فضا در نصب‌های تنگ بهتر است، اما راسته برای مسیرهای مستقیم.
• 7/16 DIN vs. 4.3-10: 7/16 DIN برای توان بالاتر (تا 5kW) و فرکانس‌های پایین‌تر مناسب‌تر است.

راهنمای نصب مختصر
1. کابل 1/2 LCF را با ابزار Trimming Tool (مثل TRIM-LCF12-D01) برش دهید (فریینگ دقیق: روکش، شیلد، دی‌الکتریک).
2. پین مرکزی را لحیم یا پرس کنید.
3. بدنه را کلمپ یا فشاری کنید (با Compression Tool).
4. O-ring یا claw را برای sealing چک کنید و VSWR را با PIM Analyzer تست کنید.
