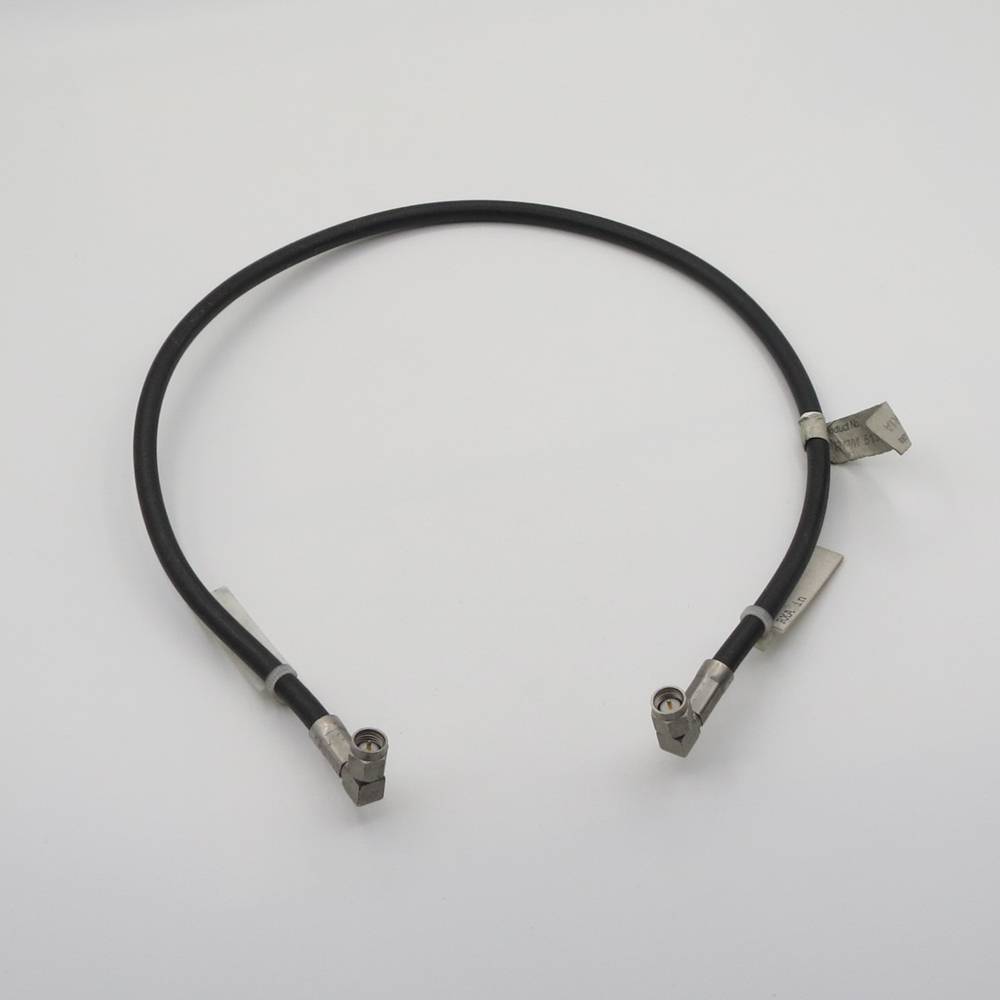

جامپر 50 سانتی دو سر نری رایت SMA

توضیحات

جامپر 50 سانتی دو سر نری SMA به یک کابل جامپر (Jumper Cable) با طول 50 سانتی‌متر اشاره دارد که مجهز به کانکتور SMA نری (Male) با طراحی زاویه‌دار (Right Angle یا 90 درجه) است و برای اتصال به بخش دریافت‌کننده (RX) در یک سیستم RF (فرکانس رادیویی) استفاده می‌شود. طراحی رایت برای فضاهای محدود یا تغییر جهت کابل بدون فشار مکانیکی مناسب است.

مشخصات جامپر 50 سانتی دو سر نری SMA :
• طول: 50 سانتی‌متر (0.5 متر).
• کانکتور: SMA نری (Male)، با پین مرکزی و رزوه خارجی، طراحی زاویه‌دار (Right Angle).
• کابل: کابل کواکسیال با امپدانس 50 اهم، مانند:
◦ RG174: نازک و انعطاف‌پذیر (قطر 2.8 میلی‌متر)، مناسب برای اتصالات کوتاه.
◦ RG316: با عایق PTFE و شیلد نقره‌اندود (قطر 2.5 میلی‌متر)، مقاوم در برابر حرارت و اتلاف کم.
◦ RG58: ضخیم‌تر (قطر 5 میلی‌متر)، برای کاربردهای با توان بالاتر.
• امپدانس: 50 اهم، استاندارد برای سیستم‌های RF و RX.
• بازه فرکانسی: بسته به کابل، معمولاً تا 3-6 گیگاهرتز (SMA تا 18 گیگاهرتز را پشتیبانی می‌کند، اما کابل محدودیت ایجاد می‌کند).
• سمت دیگر: نوع کانکتور سمت دیگر مشخص نشده است. می‌تواند SMA نری (راست یا رایت)، SMA مادگی، یا کانکتور دیگری (مثل SMB یا N) باشد.

کاربردها:
• مخابرات: اتصال آنتن به ماژول RX در سیستم‌های GSM، LTE، Wi-Fi، یا GPS، به‌ویژه در فضاهای تنگ.
• الکترونیک: استفاده در بردهای RF که نیاز به اتصال زاویه‌دار برای کاهش فشار روی کابل یا صرفه‌جویی در فضا دارند.
• مزیت SMA نری رایت: رزوه‌ای بودن اتصال محکمی فراهم می‌کند و زاویه 90 درجه برای نصب در نزدیکی دیواره‌ها یا پشت دستگاه‌ها مناسب است.
ساختار احتمالی:
• یک نمونه رایج: کابل RG223 با SMA نری رایت در یک سمت (برای اتصال به ماژول RX یا برد) و SMA مادگی راسته در سمت دیگر (برای اتصال به آنتن).
• نمونه دیگر: SMA نری رایت در یک سمت و SMA نری راسته در سمت دیگر، بسته به نیاز پروژه.

نصب و ساخت:
این جامپر معمولاً به صورت آماده موجود است، اما برای ساخت:
1 کابل (مثلاً RG223) را به طول 50 سانتی‌متر برش دهید.
2 انتهای کابل را لخت کنید و هادی مرکزی، عایق و شیلد را جدا کنید.
3 کانکتور SMA نری رایت را با ابزار پرس (Crimp) یا لحیم‌کاری (Solder) به کابل متصل کنید.
تفاوت با نوع راسته:
• طراحی: SMA رایت زاویه 90 درجه دارد، در حالی که نوع راسته مستقیم است.
• کاربرد: نوع رایت برای فضاهای محدود یا تغییر مسیر کابل بدون خمیدگی شدید مناسب‌تر است.
