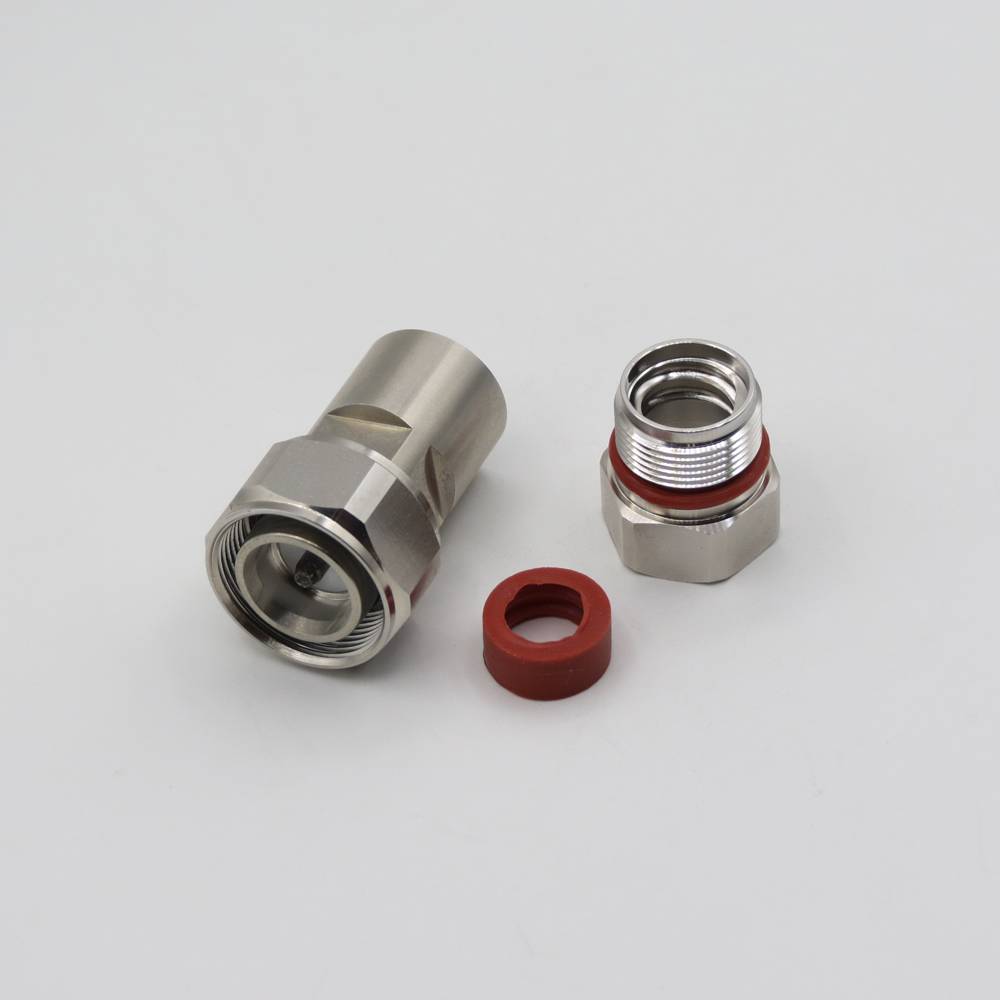

کانکتور 4.3/10 نری راسته 1/2SCF

توضیحات

کانکتور 4.3/10 نری راسته  برای کابل 1/2 SCF (Super Flexible Coaxial Cable) یک کانکتور RF است که به‌طور خاص برای اتصال به کابل‌های کواکسیال سوپرفلکسیبل با قطر ۱/۲ اینچ طراحی شده. این نوع کانکتور در سیستم‌های مخابراتی پیشرفته مثل شبکه‌های 4G، LTE و 5G کاربرد دارد و با کابل‌های انعطاف‌پذیر مثل 1/2 SCF سازگار است که نسبت به کابل‌های استاندارد (مثل LCF) انعطاف بیشتری دارند و برای نصب در فضاهای محدود مناسب‌اند.

مشخصات:
• نوع: کانکتور 4.3/10 نری (Male)، راسته (Straight)
• کابل سازگار: کابل کواکسیال 1/2 SCF (Super Flexible 1/2 inch)
• امپدانس: 50 اهم
• بازه فرکانسی: تا 12 گیگاهرتز (بسته به سازنده)
• PIM (Passive Intermodulation): بسیار پایین (معمولاً بهتر از -160 dBc)، که برای کاهش تداخل سیگنال حیاتی است
• حداکثر توان: بسته به کابل و شرایط، حدود 500 وات یا بیشتر
• اتصال: مکانیزم پیچی (Screw-on) برای نصب محکم و سریع
• درجه حفاظت: معمولاً IP67 یا IP68 (ضدآب و مقاوم در برابر گردوغبار)
• جنس: بدنه از برنج با روکش نقره یا نیکل، و هادی مرکزی از مس با روکش طلا یا نقره
ویژگی‌های کابل 1/2 SCF:
• قطر خارجی: حدود 16-17 میلی‌متر (بسته به برند)
• انعطاف‌پذیری: بیشتر از کابل‌های استاندارد 1/2 LCF، مناسب برای خم شدن در مسیرهای پیچیده
• تلفات سیگنال: کمی بالاتر از کابل‌های سخت، اما همچنان برای فرکانس‌های بالا بهینه است

نصب:
1 آماده‌سازی کابل:
◦ روکش خارجی کابل را با ابزار مخصوص (Cable Stripper) به طول توصیه‌شده (معمولاً 7-10 میلی‌متر) جدا کنید.
◦ شیلد (لایه بافته‌شده یا فویل) را به عقب برگردانید و هادی مرکزی را نمایان کنید.
2 اتصال کانکتور:
◦ هادی مرکزی را در پین مرکزی کانکتور قرار دهید.
◦ شیلد را با گیره کانکتور محکم کنید (معمولاً با پرس یا پیچ).
◦ در برخی مدل‌ها، از حلقه فشاری (Compression Ring) برای آب‌بندی استفاده می‌شود.
3 بستن: کانکتور را به مادگی 4.3/10 (مثلاً روی آنتن) با دست یا آچار مخصوص (با گشتاور توصیه‌شده) ببندید.

مزایا:
• انعطاف‌پذیری: ترکیب کابل SCF و کانکتور 4.3/10 برای نصب در فضاهای تنگ ایده‌آل است.
• عملکرد بالا: تلفات کم و PIM پایین برای سیگنال‌های مخابراتی.
• نصب سریع: طراحی پیچی بدون نیاز به لحیم‌کاری.

کاربرد:
• اتصال کابل به آنتن‌ها یا رادیوها در دکل‌های مخابراتی.
• پروژه‌های Small Cell یا DAS (Distributed Antenna Systems).
• جایگزین کانکتورهای قدیمی‌تر مثل N-Type یا 7/16 DIN در سیستم‌های جدید.
