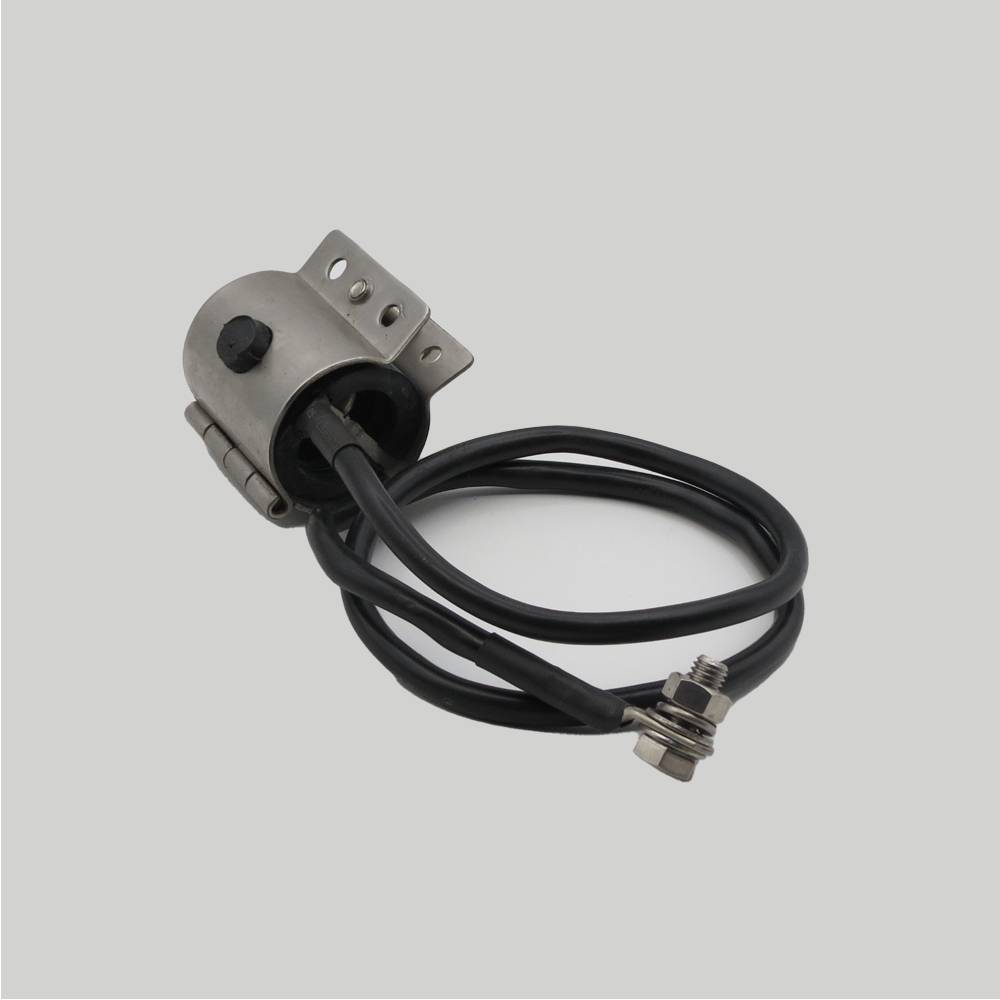

کیت گراند 7/8 اینچ ، طرح فیمو

توضیحات

کیت گراند 7/8

کیت گراندینگ (Grounding Kit) برای کابل کواکسیال سایز 7/8 اینچ باشد. این کیت‌ها معمولاً برای اتصال زمین (Earthing) کابل‌های فیدر در سیستم‌های مخابراتی و RF استفاده می‌شوند تا از تجهیزات در برابر صاعقه یا نوسانات الکتریکی محافظت کنند.
مشخصات فنی کیت گراندینگ برای کابل 7/8 اینچ
1 سازگاری با کابل:
◦ طراحی شده برای کابل کواکسیال فیدر 7/8 اینچ (مانند LCF 7/8 یا SCF1/2).
◦ مناسب برای کابل‌های با هادی خارجی موج‌دار (Corrugated Copper).
2 اجزای اصلی:
◦ نوار یا گیره گراندینگ (Grounding Strap/Clamp): معمولاً از مس یا آلیاژ مقاوم در برابر خوردگی ساخته شده و به هادی خارجی کابل متصل می‌شود.
◦ کابل زمین (Ground Wire): اغلب از سیم مسی با گیج 6 AWG یا 10 AWG (بسته به مدل) با طول استاندارد 1 تا 1.5 متر.
◦ اتصالات: شامل پیچ و مهره‌های ضدزنگ (Stainless Steel) برای نصب محکم.
3 ویژگی‌های الکتریکی:
◦ مقاومت تماس کم (کمتر از 1 میلی‌اهم).
◦ ظرفیت تحمل جریان بالا (معمولاً تا 100 کیلوآمپر در زمان تخلیه صاعقه).
4 ویژگی‌های مکانیکی:
◦ مقاومت در برابر شرایط محیطی: ضدآب و مقاوم در برابر UV (بسته به نوع روکش).
◦ دمای کاری: از -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد.
◦ نصب آسان با حداقل شعاع خمش کابل.
5 استانداردها:
◦ معمولاً مطابق با استانداردهای IEC 62305 (حفاظت در برابر صاعقه) یا TIA/EIA.
◦ دارای گواهینامه‌هایی مثل UL یا RoHS در مدل‌های باکیفیت.
6 کاربردها:
◦ نصب در دکل‌های مخابراتی برای اتصال کابل فیدر به سیستم زمین.
◦ حفاظت از تجهیزات RF، آنتن‌ها و ایستگاه‌های پایه در برابر صاعقه یا EMI.
انواع رایج کیت گراندینگ 7/8:
• نوع فنری (Spring Type): گیره‌ای که به‌صورت فنری به کابل متصل می‌شود و نصب آسانی دارد.
• نوع نواری (Strap Type): با نوار مسی که دور کابل پیچیده می‌شود.
• نوع پیش‌ساخته (Pre-assembled): با اتصالات آماده برای نصب سریع.
