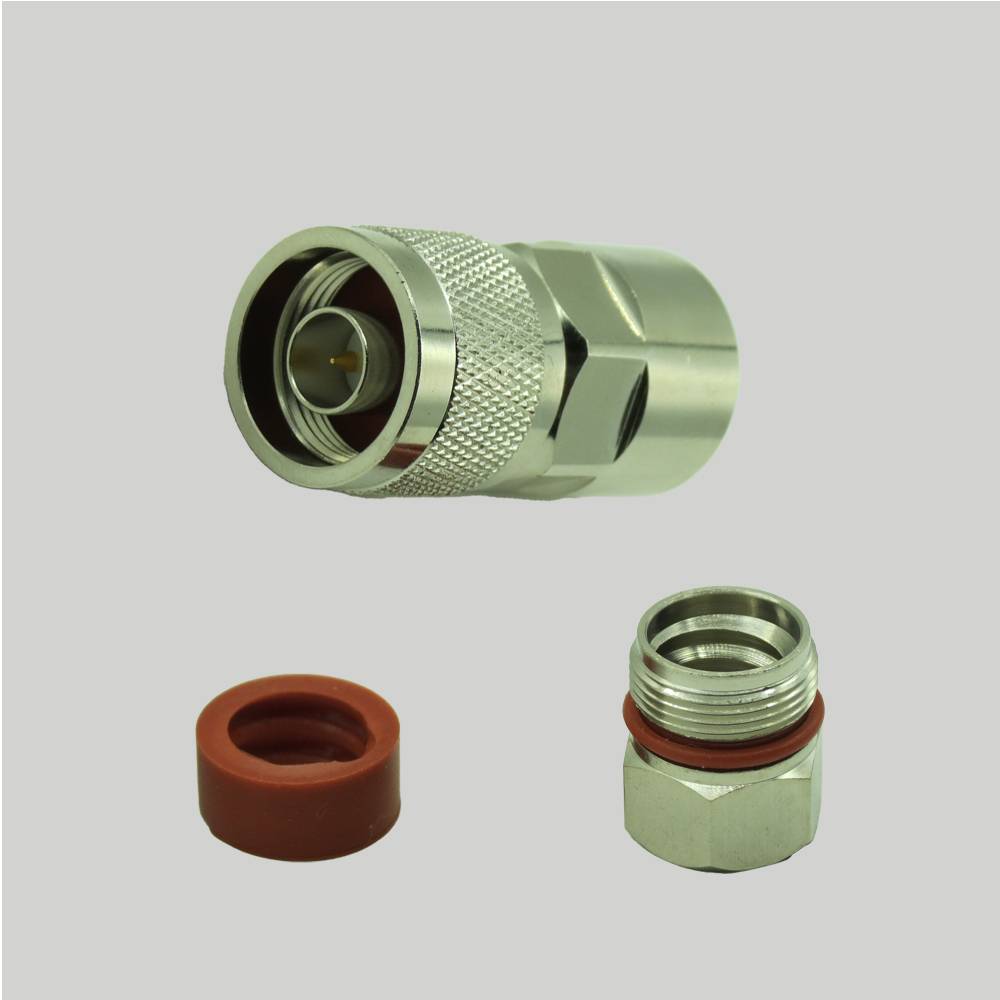

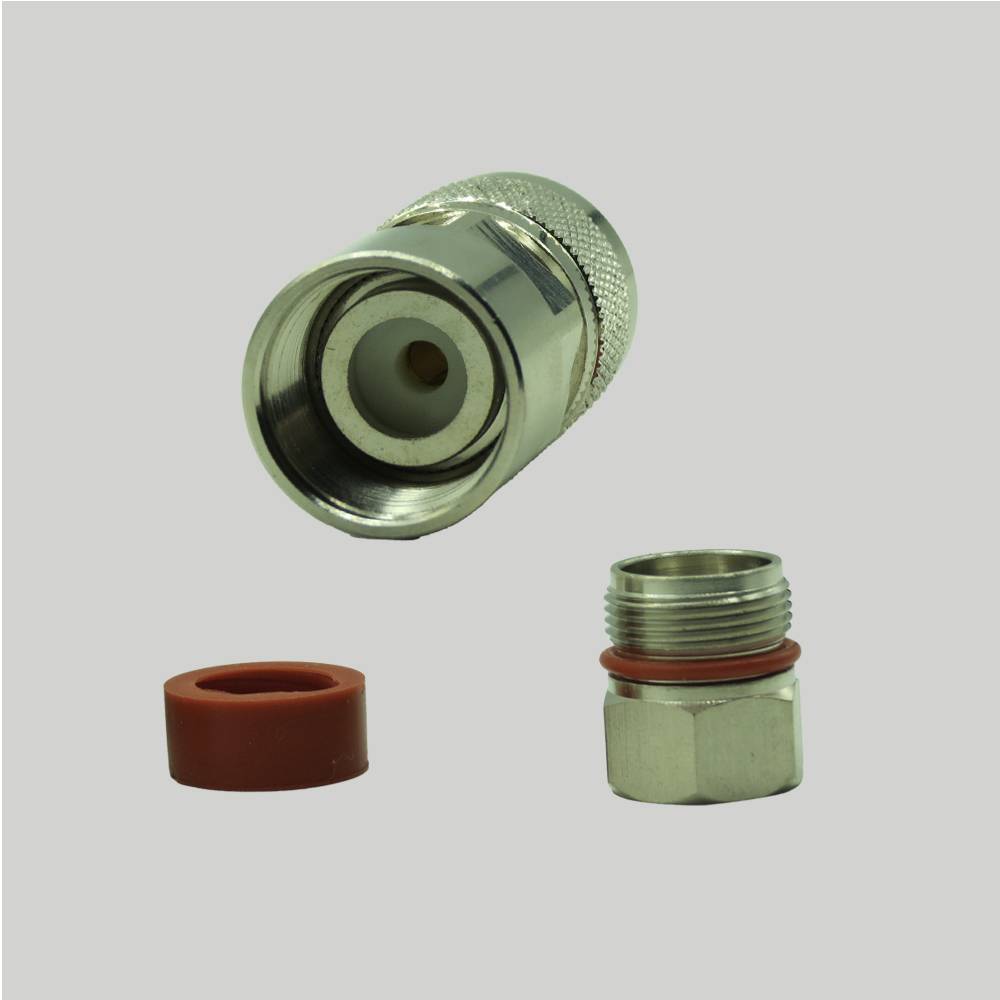

کانکتور N-TYPE نری راسته SCF 1/2

کانکتور N نری راسته (N Male Straight Connector) برای کابل 1/2 اینچ SCF (Superflexible Coaxial Feeder) یه کانکتور مستقیم و استاندارد برای اتصال کابل‌های فیدری سوپرفلکسیبل مثل SCF 1/2” (مثلاً RFS SCF 1/2 یا Andrew Heliax Superflex) به تجهیزات RF هست. این کابل‌ها به خاطر انعطاف‌پذیری بالا و سپر موج‌دارشون توی سیستم‌های مخابراتی، مثل اتصال آنتن‌ها، خیلی استفاده می‌شن و امپدانس 50 اهم دارن.

مشخصات کانکتور N نری راسته برای کابل 1/2” SCF
• نوع: N Male (نری)، Straight (راسته)
• روش اتصال: Clamp (بست) یا کریمپ (Crimp)، گاهی لحیم‌کاری برای پین مرکزی
• امپدانس: 50 اهم (سازگار با SCF 1/2”)
• جنس بدنه: برنج با روکش نیکل یا نقره، معمولاً ضدآب (Weatherproof)
• فرکانس کاری: تا 11 گیگاهرتز (SCF 1/2” معمولاً تا 6-8 گیگاهرتز عملکرد خوبی داره)
• قطر کابل: 1/2 اینچ (حدود 12.7 میلی‌متر)، با سپر موج‌دار (Corrugated) که انعطاف‌پذیری بیشتری می‌ده.

نصب کانکتور N-TYPE نری راسته :
• Clamp:
◦ کابل رو برش می‌زنید (روکش، سپر موج‌دار، و عایق داخلی رو جدا می‌کنید).
◦ کانکتور رو روی کابل می‌ذارید و با مکانیزم بست (Clamp) محکمش می‌کنید. این روش برای کابل‌های سوپرفلکسیبل مثل SCF 1/2” رایجه.
• کریمپ: حلقه کریمپ رو با ابزار مخصوص (سایز 0.500 اینچ) پرس می‌کنید.
• لحیم‌کاری: پین مرکزی رو به هادی داخلی (معمولاً مسی) لحیم می‌کنید. به خاطر سایز کابل، نیاز به ابزار حرفه‌ای داره.
ویژگی‌های کابل 1/2” SCF:
• SCF 1/2” یه کابل فیدری کم‌اتلاف (Low Loss) و سوپرفلکسیبله که سپر موج‌دار (Corrugated Copper) داره. نسبت به LCF 1/2” انعطاف‌پذیرتره و برای جاهایی که نیاز به خمیدگی بیشتر داره، مناسبه.

نکات:
• این کانکتورها معمولاً ضدآب (IP67 یا بالاتر) هستن و برای محیط‌های خارجی مناسبه.
• نصبش نیاز به ابزار خاص داره، مثل کاتر کابل فیدری (Cable Prep Tool) و پرس مناسب برای سایز 1/2”.
• کانکتور باید دقیقاً برای SCF 1/2” باشه، چون ساختار سپر موج‌دارش با LCF یا کابل‌های دیگه فرق داره.
